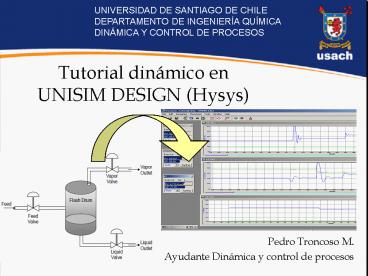

Tutorial dinámico enUNISIM DESIGN (Hysys)
UNIVERSIDAD DE SANTIAGO DE CHILE DEPARTAMENTO DE
INGENIERÍA QUÍMICA DINÁMICA Y CONTROL DE PROCESOS

• Pedro Troncoso M.
• Ayudante Dinámica y control de procesos

2
Tutorial dinámico enHYSYS 3.01
TUTORIAL DINÁMICO
Objetivo Desarrollar un proceso de separación
flash en estado dinámico usando UNISIM DESIGN
-HYSYS como plataforma Objetivos
específicos -Familiarizarse con el entorno
dinámico de UD -Configurar lazos de control LC,
PC, FC -Sintonización de controladores
PID -Operación del sistema configurado

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

3
Tutorial dinámico enHYSYS 3.01
ESTRATEGIA DE RESOLUCIÓN
1 Diseñar y resolver la simulación en estado
estacionario 2Especificar las características
dinámicas del equipamiento del proceso 3
Switching de la simulación a modo
dinámico 4Agregarlos controladores en feedback
a la simulación

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

4
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Condiciones de la alimentación
Composición de la alimentación
Flujo másico kg/s 5
Presión psia 20
Temperatura C 80
Acetona p/p 29.4
2-Propanol p/p 48.4
Agua p/p 22.2
Condiciones adicionales
Presión operación Flash psia 14.7
Presión de las corriente después de las válvulas de vapor y líquido 9.7

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

5
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Selección de componentes
Acetone, 2-Propanol,Water

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

6
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Selección del método termodinámico
NRTL Non random, two liquids

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

7
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Flowsheet del proceso
Conexión de flujos , válvulas y separador Flash

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

8
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Introducción de condiciones de operación

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

Alimentación antes y después de la válvula
9
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Introducción de condiciones de operación

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

Después de las válvulas de vapor y líquido
10
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Estacionario OK

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

11
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Especificación parámetros dinámicos Flash Drum
Volumen m3 4.418
Diámetro m 1.5
Nivel de operación m 1.06
Altura del vessel m 2.5
Nivel de operación 42

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

12
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Dimensionamiento de válvulas

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

13
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Configuración del Integrador

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

14
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Opción HYSYS Fidelity

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

15
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Configuración respuesta de la válvula como de
primer orden y cte del actuador de 5 s

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

16
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Esquema de color dinámico

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

17
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Especificaciones dinámicas de las corrientes

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

18
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Vista final antes del switch a dinámico

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

19
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO
Especificaciones dinámicas de las corrientes
Modo dinámico

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

20
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Configuración de los controladores Feedback a la
alimentación
Controladores PID

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

21
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Controladores PID a configurar

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

22
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Configuración de los lazos de control

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

23
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Configuración de los lazos de control

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

24
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Límites de control
Name Drum LC Feed FC Drum PC
PV Flash drum/Liquid percent level Drum Feed Flash drum/Vessel Pressure
PV min 0 0 kg/h 50 kPa
PV max 100 36.000 kg/h 150 kPa
OP Liquid Level Feed Valve Vapor Valve

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

25
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Agregando cartas de control
Click en FC gt Stripchart

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

26
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Agregando cartas de control

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

27
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Agregando cartas de control
Click para cambiar color de fondo a blanco

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

28
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Selección de Face plates
Click en FC gt Face plate

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

29
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Minimizando el flowsheet y reacomodando las
ventanas y Faces plates

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

30
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Especificaciones de parámetros de PID
De acción reversa
P I D

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

31
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Especificaciones dinámicas de las corrientes
De acción directa
De acción directa

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

32
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Autotunning

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

33
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Simulación en modo auto

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

34
Tutorial dinámico enHYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO
Cambios en escalón en modo automático

• Pedro Troncoso M.
• Ayudante Dinámica y control de proceso

35
Tutorial dinámico enHYSYS 3.01
FIN
GRACIAS POR SU ATENCIÓN
Links de interés Apuntes Hysys Tutorial Dinámico
Contacto pedro.pablo.troncoso_at_gmail.com
