Corba avec Java et C

1

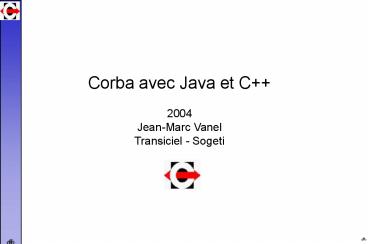

Corba avec Java et C 2004 Jean-Marc
Vanel Transiciel - Sogeti
2
Contenu et déroulement

• Plan
• Partie 1 survol
• vision Corba
• mise en oeuvre de Corba
• liaison et transport dans Corba
• services communs
• Annexe - exemple HelloWorld
• Partie 2
• Service de nommage (désignation)
• Premier programme CORBA en C
• Etude du type Any
• Les mécanismes dynamiques de C.O.R.B.A.
• Synthèse sur C.O.R.B.A.

3
Vision de Corba
4
OMG concepts-clés

• Permettre linteropérabilité des composants /
  applications par lintermédiaire dun mode de
  coopération unifié lappel dobjets distants
• Gérer lhétérogénéité des réseaux, machines,
  systèmes et langages
• Vision utilisateur langage pivot commun
  OMG-IDL
• Offrir une architecture globale

5
OMG les objectifs techniques

• Liaison avec tous les langages
• Transparence des invocations
• Invocation statique et dynamique
• Système auto-descriptif
• Activation automatique
• Interopérabilité entre bus

6
OMG vision globale

• Common Object Request Broker Architecture CORBA
• appel de méthode réparti transparent
• passages de paramètres in, out, in/out
• types de paramètres types de base (entiers,
  string, etc), références dobjets, objets par
  valeur
• un bus à objets répartis (ORB)
• transport des requêtes, activation des objets
• des services de base (CORBAservices)
• des utilitaires communs (CORBAfacilities)
• des interfaces de domaines objets métiers
•  interopérabilité sémantique

7
OMA larchitecture globale
8
OMG le modèle client/serveur objet
Objet CORBA
9
Mise en oeuvre de Corba
10
OMG-IDL le langage dinterfaces

• Rôle du langage
• décrire les interfaces des objets
• langage pivot entre applications
• générer des squelettes de programme dans les
  langages de programmation des applications

11
OMG-IDL mise en oeuvre des interfaces

• Projection des descriptions OMG-IDL vers les
  langages dimplantation des clients et des
  serveurs (e.g., C, C, Java, etc).
• mode  statique
• Instanciation sous forme dobjets CORBA des
  descriptions OMG-IDL depuis un référentiel
  dinterfaces.
• mode  dynamique

12
CORBA les composantes du bus
13
Liaison et transport dans Corba
14
Les couches de transport de CORBA

• GIOP protocole dinteropérabilité entre bus de
  la norme CORBA 2
• support à lappel de méthode (enveloppe
  REQUEST, REPLY, etc)
• encodage des données CDR
• GIOP sur Internet Internet Inter ORB Protocol
  (IIOP)
• champs  service context  (ex standardisation
  ctxt transactions, sécurité)

15
Nommage dans Corba

• Noms du domaine Corba
• Interoperable Object Reference IOR
• identification protocole
• interface OMG-IDL
• Sous-domaine Corba/Internet
• adresse IP port

16
Mise en place dune liaison
17
Services communs
18
Les services communs (1)

• Services de localisation dobjets
• service de nommage (Naming)
• pour retrouver un objet par un nom
• service de type  pages blanches
• service de courtage (Trader)
• pour retrouver un objet par des propriétés
• service de type  pages jaunes

19
Les services communs (2)

• Services de communications asynchrones
• Events, Notification, Messaging
• Services de sûreté de fonctionnement
• Security, Transactions, Concurrence
• Services concernant la vie des objets
• Life Cycle, Property, Relationship,
  Externalization, Persistent Object, Query,
  Collection, Versionning, Time, Licencing

20
Exemple  Hello World  en Java
21
Chaine de production de programme
22
De lIDL à Java

• Interface OMG-IDL Hello
• Interfaces Java HelloOperations, Hello
• Classes Java HelloHelper, HelloHolder

23
Implantation du serveur Corba
24
Implantation du client Corba
25
Les classes générées (client et serveur)

• Classe _HelloStub implantation du talon
• sert à envoyer les requêtes
• utilisé en lieu et place de l'objet Hello dans le
  client
• Classe HelloPOA ? Classe HelloPOATie
• reçoit et décode les requêtes ?reçoit et décode
  les requêtes
• implantation par héritage ?implantation par
  délégation

26
Corba dynamique
27
Linvocation dynamique

• Référentiel dinterfaces (IR)
• accessible comme objet Corba
• gestion de méta-objets Corba (ModuleDef,
  InterfaceDef, OperationDef, AttributeDef,
  TypedefDef, )
• API (DII) de construction de requêtes
• Un objet Request un nom dopération, une liste
  de couples type-valeur (au sens de lIR), une
  structure pour le résultat, des méthodes
• invoke
• send_deferred, get_response, poll_response
• send_oneway

28
Le squelette dynamique

• API (DSI) de décodage de requêtes
• Pas dutilisation de squelettes pré-générés
• Utilisée pour implanter dynamiquement des objets
• Cas dutilisation création de passerelles
