PowerPointPrsentation

1

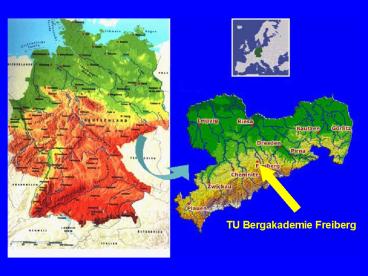

TU Bergakademie Freiberg
2
The TU Bergakademie Freiberg
Four core themes Geosciences, Materials, Energy
and Environment
The TU Bergakademie Freiberg is the only
university in Germany with studies and research
in all fields of geosciences Geology/Mineralogy,
Geoecology, Geo-engineering and Mining.
Research profile related to mining and mine
closure

• economic geology of ore and no-metallic deposits
• hydrogeology, material transport in waste water
• mining technologies
• mine reclamation and waste disposal in mines,
  landfill and problem site technology
• geochemical and mineralogical environmental
  research
• geoecology

3
Mineral deposits in Saxony
4
800 años de minería
Mina a cielo abierto de uranio Lichtenberg
1990
1999
Minería medieval
cuadro de Hans HESSE (1521) en el altar minero de
la iglesia de Sta. Ana, Annaberg/Sajonia
2006
5
Uso y devastación de terrenos
Minas a cielo abierto de lignito región de
Cottbus, Este de Alemania
6
Centro minero-metalúrgico de Freiberg
7
Metales pesados en suelos de Freiberg
520 km2 con red de muestreo 1 x 1 km (total 2200
puntos4 muestras por km2) tomamuestra por
horizontes Oh (en parte), A y B (total de
muestras 4530) fracción granulométrica lt 2 mm
Elementos analizados As, Cd, Cu, Pb, Sb, Tl,
Zn Asmob, Cdmob, Pbmob,Tlmob (horizonte
A)AsH2O, CdH2O, PbH2O (horizonte B) Enfoque
principal al As, Cd, Pb Muestreo y análisis
cumplen las normas federales del Reglamento de
Protección del Suelo (BBodSchV)
Varias campañas de muestreo y análisis entre 1987
y 2001. Pruebas de comparabilidad!! Resultados
en mapas 150 000 (interpretación regional, no
local para parcelas individuales!!)
8
As en suelo de Freiberg (2)
gt2300
gt1100
mg / kg
mg / kg
lt55
lt24
lt24
lt11
9
Pb y Zn en suelo de Freiberg
Pb
Zn
horizonte A
horizonte A
gt3760
gt1780
mg / kg
mg / kg
lt170
lt145
lt66
lt76
10
Desmontes...(III)
Desmonte de escoria de una fundición de
Zn Freiberg, Sajonia
11
Metales pesados en los rios Mulde, Sajonia
Universidad Técnica de Freiberg, Instituto de
Mineralogía y Universidad de Hamburgo, Instituto
de Química Inorgánica y Aplicada Informe Final
1999
12
Fracción lt 20 µm de los sedimentos y contenido
del material particulado en el agua
13
Composición mineralógica de los sedimentos
fluviales (lt 20 µm)
14
As - carga g/h y contenido en sedimentos
fluviales
15
Cd en sedimentos fluviales
16
Extracción secuencial de los sedimentos fluviales
(fracción lt 63 µm) para As, Cd, Pb, Cu y Zn
17
Factores de influencia análisis multivariable
18
Comparación de los elementos contaminantes en el
agua de los ríos Mulde con los valores guía de la
OMS
(valores en µgL-1)
FM río Mulde de FreibergZM río Mulde de
Zwickau VM río Mulde Unido
19
Corte N S por la mina abandonada de Pb-Zn
Reiche Zeche de Freiberg
HAUBRICH 2000
20
Acid Rock Drainage y Acid Mine Drainage
21
Oxidación de sulfuros (IV)
Hexáedro de pirita de una matríz arcillosa
Figuras de disolución orientadas en la pirita
Restos esponjosos de pirita oxidada
Mina abandonada de plomo y zinc Freiberg,
Sajonia. Fotos BAACKE 1999
Imágenes de Microscopio Electrónico de Barrido
(SEM)

Microcristales parcialmente oxidados en un
framboide de pirita desmontes de una mina de
lignito Senftenberg, Alemania. Foto GRUNER 1999
22
Oxidación de sulfuros (V)
Incrustación de azufre nativo sobre esfalerita
Figuras irregulares de disolución en galena

Incrustación densa de jarosita y escorodita con
cristales individuales de anglesita e yeso
Incrustación de anglesita sobre galena
Mina abandonada de plomo y zinc Freiberg,
Sajonia. Fotos BAACKE 1999
23
Los sedimentos en un socavón de desagüe como
barrera geoquímica (esquema)
distancia entre 4 y 1 aprox. 2000 m
24
Minerales de As en los yacimientos de U
delErzgebirge y sus productos de oxidación
25
Löseverhalten der Co-Ni- Arsenide

• Sowohl Bereiche mit reinem CoAs2 als auch
  Bereiche mit ausgeglichenem Co-Ni- Verhältnis und
  hohen Schwefelgehalten sind gegenüber Wasser
  relativ stabil
• Bereiche mit ausgeglichenem Co-Ni- Verhältnis,
  aber geringen Schwefelgehalten, sind gegenüber
  Wasser instabil

26
Oxydationsprodukte der Arsenide

• Bei der Verwitterung vom Arseniden entsteht neben
  Co-Ni- haltigen Produkten der Me3AsO4 8 H2O
  Gruppe stets auch Arsenolith (As2O3) auf Grund
  der unterschiedlichen Metall- Arsen- Verhältnisse
• Der häufig auftretende Gips (CaSO4) entsteht
  durch die Reaktion der S- haltigen Erzminerale
  mit den carbonatischen Gangarten

27
Comportamiento de solubilidad de minerales
primarios de As
