Title: Sin t


1

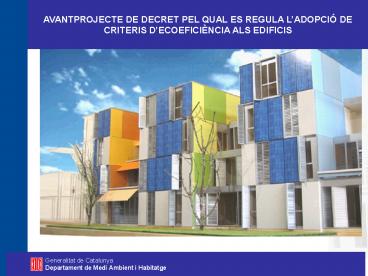

AVANTPROJECTE DE DECRET PEL QUAL ES REGULA
LADOPCIÓ DE CRITERIS DECOEFICIÈNCIA ALS EDIFICIS
2
OBJECTIU
  • INCORPORAR CRITERIS DECOEFICIÈNCIA EN ELS
  • EDIFICIS
  • DE NOVA CONSTRUCCIÓ
  • PROCEDENTS DE RECONVERSIÓ DANTIGA
  • EDIFICACIÓ
  • RESULTANTS DUNA GRAN REHABILITACIÓ

3
TIPUS DEDIFICIS
Usos edificatoris on shan dincorporar aquests
criteris
?
  • Habitatge
  • Residencial collectiu
  • Administratiu
  • Docent
  • Hospitalari
  • Esportius, piscines i gimnasos

4
PARÀMETRES DECOEFICIÈNCIA
AIGUA
ENERGIA
SISTEMES CONSTRUCTIUS I MATERIALS
RESIDUS
5
  • PARÀMETRES DECOEFICIÈNCIA DAIGUA
  • Sistema separatiu de xarxa de sanejament
  • Aixetes economitzadores
  • Cisternes amb descàrrega parcial

6
SISTEMA SEPARATIU
XARXA DE SANEJAMENT QUE SEPARI LES AIGÜES
PLUVIALS DE LES RESIDUALS
?
Aquesta separació es mantindrà, com a mínim, fins
a una arqueta situada a lexterior de ledifici
o, si això no fos possible, en el límit de
ledificació més proper a la xarxa
general. Sadmet una única connexió a xarxa en el
cas que aquesta no disposi de sistema separatiu.
7
AIXETES I CISTERNES
AIXETES I EQUIPS DE DUTXA Les aixetes de
lavabos, bidets i aigüeres, així com els equips
de dutxa, estaran dissenyades o disposaran dun
mecanisme economitzador daigua de manera que
sobtingui un cabal màxim de 12 l / minut havent
de donar un mínim de 9 l / minut a una pressió
dinàmica mínima dutilització superior a 1 bar
?
CISTERNES Les cisternes dels WC hauran de
disposar de mecanismes de doble descàrrega o de
descàrrega interrompible.
?
8
  • PARÀMETRES DECOEFICIÈNCIA DENERGIA
  • ACS amb energia solar tèrmica
  • Protecció solar de les obertures
  • Aïllament dobertures (marcs vidres)

9
ACS AMB ENERGIA SOLAR TÈRMICA
CRITERIS DECOEFICIÈNCIA (I) Energia
GENERACIÓ DACS PER ENERGIA SOLAR TÈRMICA
  • Els edificis amb una demanda dACS superior a 350
    l/dia a una temperatura de referència de 60º C,
    així com tots els habitatges unifamiliars
    aïllats, hauran de disposar denergia solar
    tèrmica per a la producció dACS
  • Excepcions (cal una justificació adequada del
    supòsit)
  • Compliment amb altres energies renovables
  • Barreres externes que limiten molt
    lassolellament
  • Per limitacions constructives o urbanístiques en
    les grans
  • rehabilitacions
  • Per normativa urbanística que impedeixi la
    superfície de captació
  • necessària
  • Per protecció històric-artística (determinació
    de l'òrgan competent)

10
ACS AMB ENERGIA SOLAR TÈRMICA
CRITERIS DECOEFICIÈNCIA (I) Energia
CONTRIBUCIÓ MÍNIMA OBLIGATÒRIA DACS GENERADA PER
ENERGIA SOLAR TÈRMICA
En edificis amb una demanda dACS gt l000
l/dia No es pot generar ACS amb efecte Joule
(electricitat), a no ser que saugmenti un 20 de
la contribució solar tèrmica que li correspon
11
ACS AMB ENERGIA SOLAR TÈRMICA
12
ACS AMB ENERGIA SOLAR TÈRMICA
CRITERIS DECOEFICIÈNCIA (I) Energia
DEMANDA DE REFERÈNCIA ACS A 60º
?
PARÀMETRES CTE
PERSONES EN LÚS DE LHABITATGE
?
13
ACS AMB ENERGIA SOLAR TÈRMICA
CRITERIS DECOEFICIÈNCIA (I) Energia
EXEMPLES DE CÀLCUL DE LACS OBLIGATÒRIA
6 habitatges de 2 habitacions 2 habitacions 3
persones Ocupació edifici 3 6 18
persones Consum ACS - 22 l/dia i pers Consum
exemple 18 22 396 l/dia
?
ZC I- 40 ZC II-40 ZC III-45 ZC IV - 50
4 habitatge de 3 habitacions 3 habitacions 4
persones Ocupació edifici 4 4 16
persones Consum ACS - 22 l/dia i pers Consum
exemple 16 22 352 l/dia
?
14
PROTECCIÓ SOLAR
CRITERIS DECOEFICIÈNCIA (I) Energia
CRITERIS DECOEFICIÈNCIA (I) Energia
Les obertures en cobertes i façanes orientades al
sud-oest (? 90º) han de disposar dun element o
tractament protector, situat a lexterior o entre
dos vidres de manera que el factor solar (S) de
la part envidrada sigui igual o inferior al 35

15
AÏLLAMENT DE LES OBERTURES
CRITERIS DECOEFICIÈNCIA (I) Energia
CRITERIS DECOEFICIÈNCIA (I) Energia
Les obertures dels espais habitables disposaran
de vidres dobles i duna fusteria adequada que
en el conjunt de lobertura tinguin un coeficient
mitjà de transmissió tèrmica igual o inferior a
3,30 w/m2 K .
?
16
  • Sistemes constructius
  • Materials

PARÀMETRES DECOEFICIÈNCIA
17
SISTEMES CONSTRUCTIUS I
  • EN LA CONSTRUCCIÓ DE LEDIFICI CALDRÀ OBTENIR UNA
    PUNTUACIÓ GLOBAL MÍNIMA DE 8 PUNTS MITJANTÇANT LA
    UTILITZACIÓ DALGUNA/S DE LES SOLUCIONS
    CONSTRUCTIVES SEGÜENTS
  • Construcció de façana ventilada en orientació
    sud-oest ( 90º) (5)
  • Construcció de coberta ventilada
    --------------------------------------- (5)
  • Construcció de coberta enjardinada
    ----------------------------------- (5)
  • Utilització de sistemes preindustrialitzats com
    a mínim en el
  • 80 de la estructura i/o tancaments
    ------------------------------------ (7)

18
SISTEMES CONSTRUCTIUS II
  • En el cas dedificis dhabitatges, què el 80
    daquests rebin
  • en lobertura de la sala 1 hora dassolejament
    directe entre les
  • 10 i les 12 hores solars en el solstici dhivern
    --------------------------- (5)
  • Reduir el coeficient de transmissió tèrmica dels
    diferents
  • tancaments exteriors en un 10 respecte als
    paràmetres fixats
  • per la normativa daïllament tèrmic dobligat
    compliment aplicable - (4)
  • Reduir el coeficient de transmissió tèrmica dels
    diferents
  • tancaments exteriors en un 20 respecte als
    paràmetres
  • fixats per la normativa daïllament tèrmic
    dobligat
  • compliment aplicable ---------------------------
    -------------------------------- (6)

19
SISTEMES CONSTRUCTIUS II
  • Reduir el coeficient de transmissió tèrmica dels
    diferents
  • tancaments exteriors en un 30 respecte als
    paràmetres fixats
  • per la normativa daïllament tèrmic dobligat
    compliment
  • aplicable ---------------------------------------
    ------------------------------------- (8)
  • Disposar dun sistema de reciclatge de les aigües
    pluvials de
  • ledifici ---------------------------------------
    ----------------------------------------- (4)
  • Disposar dun sistema de reciclatge de les aigües
    grises i pluvials
  • de ledifici ------------------------------------
    ---------------------------------------- (8)
  • Utilització almenys dun producte obtingut del
    reciclatge de residus
  • (residus de la construcció, pneumàtics, residus
    descumes, etc.)
  • per subbases, paviments, panells aïllants i
    altres usos -------------- (4)

20
SISTEMES CONSTRUCTIUS II
  • En el cas que hi hagi una fase de demolició
    prèvia, reutilització
  • dels residus petris generats en la construcció
    del nou edifici ---- (4)
  • Que les diferents entitats privatives de
    ledifici disposin duna
  • ventilació creuada natural ---------------------
    ------------------------------- (6)
  • Utilització denergies renovables per obtenir
    aigua calenta
  • sanitària i climatització ----------------------
    ---------------------------------- (7)
  • Enllumenat despais comunitaris o daccés amb
    detectors de
  • presència sempre que sutilitzin làmpades
    incandescents -------- (3)

21
MATERIALS
  • EN LA CONSTRUCCIÓ DE LEDIFICI AL MENYS UNA
    FAMÍLIA DE PRODUCTES HAURÀ DE DISPOSAR DUNA
    ETIQUETA ECOLÒGICA
  • Distintiu de Garantia de Qualitat ambiental de
    la Generalitat
  • Etiqueta ecològica de la Unió Europea
  • Marca AENOR mediambient
  • Qualsevol altra etiqueta ecològica Tipus I (ISO
    14204) o Tipus III
  • (ISO 14205)

?
22
  • RESIDUS
  • Domèstics
  • De la construcció

23
RESIDUS (I)
Preveure en els habitatges un espai fàcilment
accessible de 150 dm3 (60 x 50 x 50 cm) que
permeti la separació de
- Envasos lleugers - Matèria orgànica - Vidre -
Paper i cartró - Rebuig
24
RESIDUS (II)
En la resta dusos, les diferents entitats
disposaran en linterior de cadascuna o en un
espai comunitari dun sistema que permeti
lemmagatzematge per separat dels diferents
tipus de residus que soriginin (segons
normativa sectorial daplicació)
25
RESIDUS (III)
Dacord amb els decrets 201/1994 i 161/2001
reguladors dels enderrocs i altres residus de la
construcció, caldrà incorporar al projecte
executiu un pla de gestió de residus que
?
  • Quantifiqui els residus per tipologies
    i fases
    dobra o de lenderroc
  • Defineixi les operacions de destriament o
    recollida selectiva previstes per realitzar a
    lobra
  • Especifiqui la reutilització in situ
  • Identifiqui els gestors autoritzats que
    sutilitzaran (preferentment per la via de la
    seva valorització)

26
PROJECTE BÀSIC
És necessari
?
ESPECIFICAR LES DISPOSICIONS ADOPTADES PER
ASSOLIR ELS CRITERIS DECOEFICIÈNCIA QUE
ESTABLEIX AQUEST DECRET
27
PROJECTE EXECUTIU
Cal que incorpori
?
  • DOCUMENTACIÓ JUSTIFICATIVA DEL COMPLIMENT
  • DELS CRITERIS I PARÀMETRES QUE ESTABLEIX EL
  • DECRET
  • RECOMANACIONS ADREÇADES ALS USUARIS
  • REFERENTS A LÚS I MANTENIMENT DE LEDIFICI I
    DE
  • LES INSTALLACIONS.
  • (Tota aquesta documentació formarà part del
    llibre de
  • ledifici).

28
TRANSMITÀNCIA TÈRMICA DELS PERFILS (prEN14351-1)
CRITERIS DECOEFICIÈNCIA (I) Energia
MATERIAL DEL PERFIL TRANSMITÀNCIA TÈRMICA U (W/m² . K)
Poliuretà amb nucli metàllic. Espessor de PUR ? 5 mm 2,80
Perfils buits de PVC (2 càmares) 2,20
Perfils buits de PVC (3 càmares) 1,80
Fusta dura (? 700 kg/m³, ? 0,18 W/m K) 2,20
Fusta toba (? 500 kg/m³, ? 0,13 W/m K) 2,00
Metàllic sense RPT 5,70
Metàllic amb trencament de pont tèrmic, trencament 4 mm ? d lt 12 mm 4,00
Metàllic amb trencament de pont tèrmic, trencament d ? 12 mm 3,20
29
TRANSMITÀNCIA TÈRMICA DELS ENVIDRAMENTS (UNE EN
673)
COMPOSICIÓ PES KG/M² VIDRES NORMALS VIDRES NORMALS VIDRES NORMALS 1 VIDRE NORMAL 1 VIDRE BAIX EMISSIU 1 VIDRE NORMAL 1 VIDRE BAIX EMISSIU
COMPOSICIÓ PES KG/M² e 0,89 e 0,89 e 0,89 0,1 lt e ? 0,2 0,1 lt e ? 0,2
COMPOSICIÓ PES KG/M² gS() UHV HORIT. UHV VERT. UHV HORIT. UHV VERT.
ENVIDRAMENT SENZILL ENVIDRAMENT SENZILL ENVIDRAMENT SENZILL ENVIDRAMENT SENZILL ENVIDRAMENT SENZILL ENVIDRAMENT SENZILL ENVIDRAMENT SENZILL
4 10,0 0,85 7,1 5,9
6 15,0 0,82 6,8 5,7
DOBLE ENVIDRAMENT DOBLE ENVIDRAMENT DOBLE ENVIDRAMENT DOBLE ENVIDRAMENT DOBLE ENVIDRAMENT DOBLE ENVIDRAMENT DOBLE ENVIDRAMENT
4-6-4 20,0 0,75 3,7 3,3 2,9 2,7
4-6-6 25,0 0,74 3,7 3,3 2,9 2,9
4-9-4 20,0 0,75 3,3 3,0 2,5 2,3
4-9-6 25,0 0,74 3,3 3,0 2,5 2,3
4-12-4 20,0 0, 76 3,2 2,9 2,0 1,9
4-12-6 25,0 0,75 3,1 2,8 2,0 1,9
30
TRANSMITÀNCIA TÈRMICA GLOBAL DE LOBERTURA
EXEMPLES Segons fòrmula del CTE UH (1-FM) x
UH,V FM x UH,M (W/m² . K)
PERFIL ENVIDRAMENT ENVIDRAMENT UH (W/M² . K), segons dàrea ocupada pel perfil en lobertura UH (W/M² . K), segons dàrea ocupada pel perfil en lobertura UH (W/M² . K), segons dàrea ocupada pel perfil en lobertura
PERFIL TIPUS UH,V 20 30 40
Metàl.lic sense RPT UH,M 5,7 W/m² . K 4-6-4 3,3 3,76 4,01 4,25
Metàl.lic sense RPT UH,M 5,7 W/m² . K 4-12-4 2,9 3,42 3,70 3,99
Metàl.lic sense RPT UH,M 5,7 W/m² . K 4-6-4 bel 2,6 3,20 3,51 3,82
Metàl.lic amb trencament de pont tèrmic 4mm ? d lt 12 mm UH,M 4,0 W/m² . K 4-6-4 3,3 3,42 3,50 3,57
Metàl.lic amb trencament de pont tèrmic 4mm ? d lt 12 mm UH,M 4,0 W/m² . K 4-12-4 2,9 3,08 3,19 3,31
Metàl.lic amb trencament de pont tèrmic 4mm ? d lt 12 mm UH,M 4,0 W/m² . K 4-6-4 bel 2,6 2,86 3,00 3,14
Metàl.lic amb trencament de pont tèrmic d ? 12 mm UH,M 3,2 W/m² . K 4-6-4 3,3 3,26 3,26 3,25
Metàl.lic amb trencament de pont tèrmic d ? 12 mm UH,M 3,2 W/m² . K 4-12-4 2,9 2,92 2,95 2,99
31
TRANSMITÀNCIA TÈRMICA GLOBAL DE LOBERTURA
EXEMPLES Segons fòrmula del CTE UH (1-FM) x
UH,V FM x UH,M (W/m² . K)
PERFIL ENVIDRAMENT ENVIDRAMENT UH (W/M² . K), segons dàrea ocupada pel perfil en lobertura UH (W/M² . K), segons dàrea ocupada pel perfil en lobertura UH (W/M² . K), segons dàrea ocupada pel perfil en lobertura
PERFIL TIPUS UH,V 20 30 40
Fusta dura (? 700 kg/m³) o PVC 2 càmeres UHM 2,2 W/m² . K 4-6-4 3,3 3,06 2,96 2,85
Fusta dura (? 700 kg/m³) o PVC 2 càmeres UHM 2,2 W/m² . K 4-12-4 2,9 2,72 2,65 2,59
PVC 3 càmares UH,M 1,8 W/m² . K 4-6-4 3,3 2,98 2,84 2,69
PVC 3 càmares UH,M 1,8 W/m² . K 4-12-4 2,9 2,64 2,53 2,43
Write a Comment
User Comments (0)
About PowerShow.com
