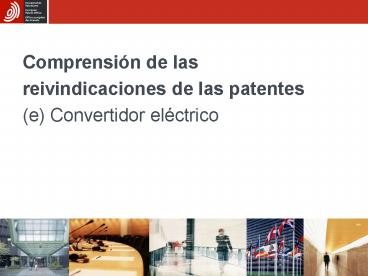

Comprensión de las reivindicaciones de las
patentes(e) Convertidor eléctrico
2
La invención

• Un convertidor aislado con una red de
  amortiguación para proteger el interruptor
  principal frente a picos de alto voltaje creados
  en el momento del bloqueo.

3
Cómo patentar esta invención Reivindíquela!
Reivindicación Un transformador de retorno que
protege el interruptor."
La protección frente a picos de voltaje es un
problema técnico. Los problemas no pueden
patentarse sólo las soluciones. Cuál es la
característica técnica que consigue esta
protección?
Reivindicación Un transformador de retorno con
al menos un condensador en paralelo con la bobina
principal."
No le interesa que alguien eluda la patente
empleando su configuración de amortiguamiento
primario con un circuito secundario diferente,
por ejemplo, en un convertidor frontal.
Reivindicación Una fuente de alimentación de
modo conmutado con al menos un condensador en
paralelo con la bobina principal."
Una búsqueda sobre el estado de la técnica
demostrará si la invención tal como se
reivindica es realmente nueva.
4
Resultado de la búsqueda sobre el estado de la
técnica
La búsqueda sobre el estado de la técnica arrojó
la patente DE 40 29 221, Fuente de alimentación
de modo conmutado", que revela una invención
similar.
" contando dicha fuente de alimentación con
conexión en serie de una resistencia y un
condensador en paralelo con la bobina principal "
5
Comparación de las dos invenciones
La invención tal y como se reivindica
DE4029221
Una fuente de alimentación de modo conmutado con
al menos un condensador en paralelo con la bobina
principal."
Una fuente de alimentación de modo conmutado que
cuenta con una conexión serie de una resistencia
y un condensador en paralelo con la bobina
principal."
No es nuevo

• Nuevo
• Actividad inventiva (la modificación proporciona
  una mejora del amortiguamiento de los picos de
  alto voltaje en el interruptor principal)

" donde la bobina principal se subdivide en
sub-bobinas con al menos una derivación, y un
condensador está conectado en cada caso en
paralelo con las dos sub-bobinas."
6
Reivindicación para proteger la invención
Reivindicación a presentar Una fuente de
alimentación de modo conmutado con un condensador
de almacenamiento, un transformador con una
bobina principal y una bobina secundaria, y con
un transistor de conmutación conectado en serie
con la bobina principal, caracterizado por que la
bobina principal se subdivide en sub-bobinas con
al menos una derivación, y un condensador está
conectado en cada caso en paralelo con al menos
dos sub-bobinas."
7
Utilización de reivindicaciones dependientes para
mejorar la protección
Una reivindicación independiente (más genérica)
impide que la patente sea eludida.
Las reivindicaciones dependientes (más
específicas) se adaptan para que encajen
exactamente en los productos potencialmente
infractores.
Reivindicación principal
Reivindicación específica A
Reivindicación específica B
8
Solicitud presentada ante la OEP
Reivindicación 1 Una fuente de alimentación
de modo conmutado ... con un primario subdividido
con al menos una derivación, y un condensador en
cada caso en paralelo con las dos sub-bobinas."
Reivindicación 2 Un dispositivo con arreglo a
la reivindicación 1, caracterizado por que se
seleccionan las capacidades y los números de
bobinas para que las oscilaciones derivadas de la
desactivación del interruptor tengan diferentes
frecuencias de resonancia."
Reivindicación 3 Un dispositivo con arreglo a
la reivindicación 1, caracterizado por que el
condensador que está conectado al transistor de
conmutación es más pequeño que el segundo
condensador."
La OEP realizará su propia búsqueda sobre el
estado de la técnica y, a continuación,
considerará si la invención TAL COMO SE
REIVINDICA es nueva y no evidente.
9
Técnica anterior adicional hallada por la OEP
Fuente de alimentación de conmutación por
software con reducción del ruido"
US6061253 Una fuente de alimentación de
conmutación con un circuito de amortiguamiento
activo que comprende un conmutador auxiliar (Q2)
para obtener una conmutación de corriente cero y
voltaje cero."
10
Opinión de la OEP
US6061253
Reivindicación del solicitante Una fuente de
alimentación de modo conmutado con un condensador
de almacenamiento, un transformador con una
bobina principal y una bobina secundaria, y con
un transistor de conmutación conectado en serie
con la bobina principal, caracterizado por que la
bobina principal se subdivide en sub-bobinas con
al menos una derivación, y un condensador está
conectado en cada caso en paralelo con al menos
dos sub-bobinas."
C1 en paralelo con N1, C2 en paralelo con N3
Esto ya se muestra en US6061253
Respuesta de la OEP Le rogamos modifique sus
reivindicaciones si desea que se proteja su
invención.
11
Análisis adicional

• Ha pasado por alto la OEP alguna característica
  importante de la invención?
• Respuesta del solicitante
• Modificaciones a la solicitud, explicación de la
  relación entre la invención y la técnica
  anterior.
• Cómo pueden modificarse las reivindicaciones
  para reflejar la invención de modo que sea
  novedosa (considerando toda la técnica anterior)?

12
Comparación de la invención con la técnica
anterior
DE4029221
US6061253
Características técnicas de la invención
Condensador en paralelo con el primario
Dos sub-bobinas, dos condensadores
No
Dimensionado para cancelar las oscilaciones
No
No
Ventajas / resultado técnico
(amortig. activo)
(amortig. pasivo)
Amortiguar cada bobina individualmente
No
No

Amortiguamiento efectivo / capacitancia reducida
No
No
13
Resultado del análisis

• Algunos de los elementos individuales de la
  invención no son conocidos y no resultan
  evidentes a la luz de los documentos hallados,
  por lo que la combinación de características no
  se conoce y produce beneficios novedosos y
  únicos.
• Dado el conocimiento de la técnica anterior, no
  resulta evidente combinar los elementos para
  obtener estos nuevos efectos ? se cumple el
  requisitos de actividad inventiva.
• Debe modificarse la reivindicación para
  distinguirse de US6061253

Una fuente de alimentación de modo conmutado con
un condensador de almacenamiento, un
transformador con una bobina principal y una
bobina secundaria, y con un transistor de
conmutación conectado en serie con la bobina
principal, donde la bobina principal se subdivide
en sub-bobinas con al menos una derivación, y un
condensador está conectado en cada caso en
paralelo con al menos dos sub-bobinas,
caracterizado por que se seleccionan la
capacidades y el números de bobinas para que las
oscilaciones derivadas de la desactivación del
interruptor tengan diferentes frecuencias
resonantes y, con ello, se cancelen al menos
parcialmente entre sí."
14
La descripción original presentada ante la OEP
respalda las modificaciones a las
reivindicaciones
A tal efecto, se conoce como red de
amortiguación, también denominada red de
amortiguamiento, que debe suministrarse, que al
menos suprime parcialmente los picos de voltaje.
Una red de amortiguación de este tipo que se
utiliza con frecuencia se encuentra, por ejemplo,
en DE4029221. En US6061253 se revela una fuente
de alimentación de modo conmutado con arreglo al
preámbulo de la reivindicación 1. La objeción de
la invención es indicar una red de amortiguación
para una fuente de alimentación de modo conmutado
del tipo mencionado al comienzo, que sólo cuenta
con un número reducido de componentes y produce
pérdidas reducidas en la fuente de alimentación
de modo conmutado. La fuente de alimentación de
modo conmutado con arreglo a la invención ... La
bobina principal se subdivide aquí en sub-bobinas
con al menos una derivación y, como red de
amortiguación, se monta un condensador en cada
caso dispuesto en paralelo con una sub-bobina.
Mediante esta medición, las sub-bobinas de una
bobina principal se amortiguan individualmente, y
no la bobina principal como tal. las
oscilaciones producidas cuando el transistor de
conmutación se desactiva tienen diferentes
frecuencias de resonancia y con ello se cancelan
al menos parcialmente entre sí. Ello da lugar a
un amortiguamiento efectivo del voltaje de
desactivación en el transistor de conmutación.
Respalda la actividad inventiva diferente
resultado técnico
Diferente de la patente DE40
Diferente de la patente US60
15
Finalmente se concede la patente
Respuesta de la OEP Concedida!
