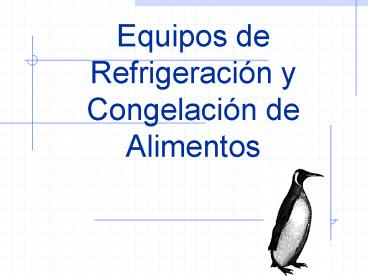

Equipos de Refrigeración y Congelación de
Alimentos
2
Cadena de frío

• Serie de etapas de almacenamiento y
  comercialización de los productos
• La temperatura en todas las operaciones debe ser
  cercana o igual a la del producto inicial
• Su mantenimiento garantiza que los productos no
  se deterioren antes de tiempo

3
Cadena de frío
Refrigeración o congelación
Almacenamiento in situ
Transporte
Almacenamiento mayorista
Transporte
Almacenamiento minorista
Exhibición de venta
Transporte y almacenamiento por el consumidor
4
Tipos de Refrigeradores

• Por aire
• Por agua
• Por vacío

5
Tipos de congeladores

• Por aire
• De contacto indirecto
• De contacto directo

6
Refrigeracion por aire

• El aire retira la mayor cantidad posible de calor
  cuando entra en contacto con una gran superficie
  del alimento.
• La transferencia de calor depende de la
  conductividad térmica del alimento y del espesor
  mínimo del alimento.
• A mayor velocidad del aire se logra mayor
  capacidad de refrigeración.

7
Refrigeración por aire

• En cuarto refrigerado (aire estático)

Funciona creando una diferencia de presión que
favorece la circulación del aire entre las
unidades de producto. Se utilizan ventiladores
que aspiran el aire frío y lo fuerzan a circular
a mayor velocidad, lo que mejora el coeficiente
de transferencia de calor.
Presenta largos tiempos de congelación, debido a
la baja velocidad de circulación del aire y al
pequeño coeficiente de transmisión de calor. La
temperatura no es homogénea en todas las
secciones de la cámara de enfriamiento.
El aire frío circula a gran velocidad (5 a 15
m.s-1) en un espacio relativamente estrecho en
los laterales del producto. La velocidad del
aire y el tiempo de permanencia en el túnel
permiten controlar la temperatura final del
producto.

• Por presión de aire.

• Túneles de refrigeración.

8
Refrigeracion por agua

• El agua presenta una elevada capacidad de retirar
  calor, gracias a su alto coeficiente de película.
• Se pueden emplear sistemas de aspersión o
  inmersión.
• El caudal regula la transferencia de calor
  directamente.

9
Refrigeracion a vacío

• Al disminuir la presión el agua se vaporiza más
  fácilmente.

• El agua toma calor del alimento para vaporizarse.
• El tiempo es muy corto, entre 20-25 min.
• Los embalajes deben tener una permeabilidad al
  vapor adecuada.

10
Congeladores por aire

• De aire estático
• La congelación con aire inmóvil no se debe
  emplear comercialmente, ya que la velocidad es
  muy baja y va en detrimento de la calidad del
  producto.
• El almacenamiento congelado es la única
  aplicación práctica de los congeladores de aire
  estático.

11
Congeladores por aire

• De ráfagas (Blast freezing)

Permite lograr cortos tiempos de congelación por
efecto de las altas velocidades empleadas. Se
pueden emplear de forma discontinua, continua o
mixta.
12
Congeladores por aire

• Tipos de congeladores de ráfaga

Por lotes (discontinuo)
13
Congeladores por aire
Entrada
Salida
De túnel (continuo)
14
Congeladores por aire
En espiral (continuo)
15
Congeladores por aire
Lecho fluidizado (continuo)
16
Congeladores por contacto indirecto

• El alimento es congelado por medio de la
  conducción por placas metálicas que están unidas
  a tubos por los que circula un refrigerante.
• La velocidad de congelación depende del espesor
  del alimento y del tamaño de las placas.

17
Congeladores por contacto indirecto
Congelador de placas
18
Congeladores por contacto directo
Congelador de aspersión de salmuera
19
Congeladores por contacto directo

• El alimento es congelado por medio de la
  conducción de un refrigerante que cubre al
  alimento.
• Se obtienen altas transferencias de calor.
• Los alimentos pueden estar protegidos por láminas
  de empaque.

20
Congeladores por contacto directo

• Los sistemas empleados son los de inmersión y
  aspersión de gases licuados.
• La inmersión en soluciones salinas ha sido
  desplazada por medios más eficientes, pero aún se
  emplea en algunos procesos, como en barcos
  atuneros.

21
Congeladores por contacto directo
Congelador de aspersión de N2
22
Congeladores por contacto directo
Congelador de inmersión
23
Congeladores por contacto directo
Congelador de superficie
24
Congeladores por contacto directo
Congelador de aspersión
