RFID technologie

1

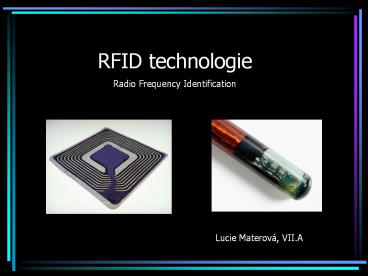

RFID technologie Radio Frequency Identification
Lucie Materová, VII.A
2
RFID

• Identifikace objektu pomocí elektromagnetických
  vln na radiové frekvenci
• Automatická jednoznacná identifikace, lokalizace,
  sledování
• Samolepící etikety, náramky, plastové karty, cipy
  v pouzdrech
• VÝHODY OPROTI CÁROVÉMU KÓDU
• Rychlost ctení
• Nacítání více tagu najednou (nekolik set/ 1 s)
• Nedochází k prímému kontaktu, dosah nekolika 10
  metru
• Nemusí být na povrchu (nedochází k poškození)
• Velká odolnost

3
V jaké forme mužeme cipy videt
4
Historie RFID

• Rozvoj ekonomiky gt nutnost evidence zboží,
  materiálu
• Cárové kódy, 1949 (WalMart)
• American Mario Cardullo získal patent na pametový
  cip, 1973
• Charles Walton získal patent na pasivní tag k
  odemykání dverí s použitím RFID karty
• V 90. letech vytvorení standardu pro využívání
  RFID
• WalMart, IBM, ComServ, FairChild

5
Princip RFID

• Anténa, ctecka (prijímac/vysílac), transponder
  tag (cip pripojený k anténe)
• Vysílac ctecky vysílá elektromagnetické vlny
• Anténa transponderu prijme signál, usmernený
  elektrický proud dobije napájecí kondezátor a
  odešle svuj identifikacní kód
• Prijímac ctecky prijme data (v podobe logických
  úrovní 1, 0)
• Ctecka provádí dekódování obdržených dat a
  predává je rídícímu pocítaci

6
Princip RFID
vysílac tag prijímac dekódování rídící
pocítac
7
Stavba cipu

• Elmag. medená cívka (anténa) muže být na podložce
  naparená, vyleptaná, natištená)
• Siliconový mikirocip
• Propojení cipu s anténou
• Ladící kondenzátor
• (minibaterie, sklenené pouzdro)

8
Cip

• Identifikacní císlo se zapíše pri výrobe, nelze
  zmenit
• Cip obsahuje standardizovaný 96-bitový EPC kód
• EPC kód obsahuje hlavicku, informace o firme,
  tríde a sériovém císle výrobku
• Prostor pro 268 mil. výrobcu, každý muže využit
  16 mil. tríd s 68 mil. sériových císel (do
  budoucna i více)
• Cipy se delí se na aktivní a pasivní
  (semipasivní) nebo nízkofrekvencní a
  vysokofrekvencní (velmi vysokofrekvencní)

9
Pasivní cip

• Levnejší, castejší použití
• Vzdálenost ctení až 30 m
• Užití technologie RTF (reader talks first)
• Nemají baterii, jsou aktivovány pouze v
  prítomnosti radiofrekvencních vln
• Vysílac periodicky vysílá pulsy do okolí, pokud
  je v blízkosti RFID cip, ten využije signál k
  nabití napájecího kondenzátoru a odešle odpoved

• Identifikace osob, zboží, logistika
• Semipasivní cip (zvýšení dosahu, využití
  minibaterie)

10
Aktivní cip

• Složitejší, dražší
• Užití technologie TTF (tag talks first)
• Pamet až 1 MB, vzdálenost ctení až 100 m
• Obsahují zdroj napájení (miniaturní baterie),
  mohou vysílat své identifikace a data
• Použití pri aktivní lokalizaci, sledování pohybu
  osob, zvírat nebo vozidel a hodnotných vecí

11
Delení na základe frekvence

• LF nízké frekvence (125 - 135 kHz)
• Dosah lt0,2 m, kontaktní snímání
• Cipování zvírat, docházkové karty
• HF vysoké frekvence (13,56 MHz)
• Dosah lt1 m, bezkontaktní snímání
• Docházkové systémy, Smart Label
• UHF velmi vysoká frekvence (850 950 MHz 2,4
  2,5 GHz)
• Dosah lt3 m
• Vlny hure pronikají skrz kov a kapaliny
• Trídení zásilek na letišti

12
Uchovávání informací

• Read-Only
• - od pocátku nese jedinecnou informaci, nikdy
  nemuže být zmenena)
• - lze pouze císt informace
• Read-Write
• - prijme dodatecné informace, pamet 2 kB
• - doplnkové informace o produktech
• WORM
• - neobsahuje žádná data
• - dodavatel naplní tyto data pri 1. použití
  tagu

13
Hardware

• Ctecky
• rucní
• stacionární
• ctecí brány (sklady)
• RFID tiskárny
• potisk a kódování RFID tagu
• kontrola vadných tagu
• RFID aplikátory
• tisk, kódování a aplikace Smart Labelu

14
Smart Label

• 2vrstvá etiketa
• Silikonový vrstva (0,1 mm)
• Horní vrstva je potisknutelná (tlakem, teplotou,
  inkoustem)
• Spodní vrstva obsahuje tag
• Mohou být jednorázové i prepisovatelné
• Výhodou je dvojí evidence (RFID cárový kód)

15
Využití v praxi

• Logistika (znacení, príjem, výdej produktu,
  trídení)
• Výroba (stav výroby, evidence)
• Evidence zboží ve skladech
• Ochrana zboží
• Bezpecnostní systémy
• Elektronické pasy, karty ISIC, platební karty
• Sledování pohybu osob v budovách
• Zdravotnictví (informace o pacientech,
  identifikace léku, krevní centra)
• Sledování pohybu vozidel, kontejneru, vratných
  obalu, prepravek, palet
• Vybírání mýtného
• Merení casomíry (sport)
• Cipování zvírat
• Cipování lidí, sledování osob (??)

16
Odkazy

• RFID how it works
• http//www.youtube.com/watch?vXGu_fktA_qM
• RFID in Manufacturing
• http//www.youtube.com/watch?vXFIuIPqJIHw
