Introduction aux machines tournantes

1

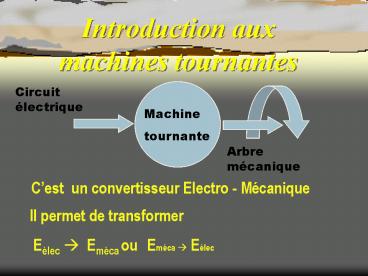

Introduction aux machines tournantes
Circuit électrique
Arbre mécanique
Cest un convertisseur Electro - Mécanique
Il permet de transformer Eélec ? Eméca ou
Eméca ? Eélec
2
Introduction aux machines tournantes
On appelle MOTEUR une machine construite pour
transformer lénergie électrique en énergie
mécanique
On appelle GENERATRICE une machine construite
pour transformer lénergie mécanique en énergie
électrique
3
Introduction aux machines tournantes
Toutes les machines tournantes sont réversibles,
elles peuvent réaliser la transformation dans
les 2 sens
Pour un moteur quand, Eélec? Eméca, on parle de
propulseur ou dactionneur
Eméca? Eélec, on parle de frein
Pour une génératrice quand, Eméca? Eélec, on
parle de source ou dalimentation
Eélec? Eméca, on parle de charge
4
Introduction aux machines tournantes
Attention à ne pas confondre (et ne pas prendre
ses désirs pour des réalités)
Freiner
sopposer au mouvement
Ralentir
Aller moins vite
Agir dans le sens du mouvement
Pousser
Aller plus vite
Accélérer
5
Introduction aux machines tournantes
Pour un véhicule en montée
Le chauffeur  pousse , mais la voiture
 ralentit
Pour un véhicule en descente
Le moteur  freine , mais la voiture  accélère
6
Les grandeurs physiques
Electriques

• u tension (V)
• i courant (A)
• p puissance (W)
• r résistance (?)
• L inductance (H)

p u ? i r résiste au courant L soppose aux
variations du courant
7
Les grandeurs physiques
Mécanique

• T moment du couple (N.m)
• ? vitesse angulaire (rad/s)
• p puissance (W)
• f frottement (N.m)
• J moment dinertie (m2kg)

p T ? ? f résiste à la rotation J soppose
aux variations du vitesse
8
Les grandeurs physiques
Translation
Rotation

• T moment du couple (N.m)

F force (N)
? vitesse angulaire (rad/s)
v vitesse (m/s)
n fréquence de rotation (tr/s)
n fréquence de rotation (tr/mn) RPM
(rotation par minute)
m masse (kg) inertie
J moment dinertie
9
Bilan des puissances
Arbre des puissances
Pertes magnétiques Pertes Fer
Puissance absorbée Pabs
Puissance utile Pu
Pertes mécanique
Pertes par effet Joule Pertes Cuivre
Rendement
