Title: Tratamiento de Discontinuidades II


1

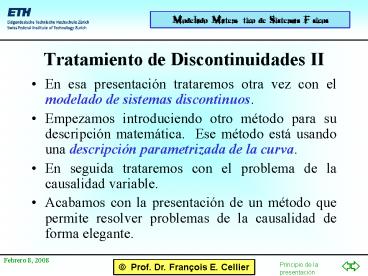

Tratamiento de Discontinuidades II
  • En esa presentación trataremos otra vez con el
    modelado de sistemas discontinuos.
  • Empezamos introduciendo otro método para su
    descripción matemática. Ese método está usando
    una descripción parametrizada de la curva.
  • En seguida trataremos con el problema de la
    causalidad variable.
  • Acabamos con la presentación de un método que
    permite resolver problemas de la causalidad de
    forma elegante.

2
Contenido
  • Descripciones parametrizadas de curvas
  • La causalidad de la ecuación de conmutación
  • Diodos rezumantes
  • La singularidad de la ecuación de conmutación
  • La integración inline
  • La causalidad de la integración inline

3
Descripciones Parametrizadas de Curvas
  • Siempre es posible describir funciones
    discontinuos por medio de curvas parametrizadas.
    Se ilustrará esa técnica usando el ejemplo de la
    característica del diodo.

4
Causalidad de la Ecuación de Conmutación I
  • Consideramos una vez más la ecuación de
    conmutación en su forma algebraica
  • Podemos resolver esa ecuación o por u o por i

Conmutador abierto s 1 Conmutador cerrado s
0
5
Causalidad de la Ecuación de Conmutación II
  • Ninguna de las dos ecuaciones causales puede
    usarse an las dos posiciones del conmutador. Una
    o otra de las dos posiciones produce una división
    por 0.
  • Es exactamente lo que pasa en la simulación si la
    causalidad de la ecuación de conmutación es fija.

6
Un Ejemplo I
RL
7
Un Ejemplo II
RL
8
Un Ejemplo III
9
Un Segundo Ejemplo
10
Un Diodo Menos Ideal I
  • Una posibilidad para evitar problemas con la
    causalidad consiste en añadir una resistencia de
    derrame Ron al conmutador cerrado y una
    conductancia de derrame Goff al conmutador
    abierto.

11
Un Diodo Menos Ideal II
  • Es la solución que se implementó en la biblioteca
    estándar de Modelica.
  • La misma solución se ofrece también en la
    biblioteca BondLib en la forma de un modelo de un
    diodo rezumante.

12
Un Diodo Menos Ideal III
13
Problemas I
  • Para aplicaciones eléctricas, la solución usando
    un diodo rezumante es frecuentemente aceptable.
  • Un problema tiene que ver con el comportamiento
    numérico. Si el circuito usando un diodo ideal
    resulta en una división por cero, el circuito
    usando un diodo rezumante resulta en un modelo
    rígido.
  • Modelos rígidos pueden simularse en Modelica
    usando el algoritmo de integración estándar
    (DASSL).
  • Sin embargo, la simulación puede resultar
    ineficiente y inútil, al menos para aplicaciones
    en tiempo real.

14
Problemas II
  • En el caso de aplicaciones mecánicos, el método
    es menos útil, porque las características de
    rozamiento tienen que simularse con mucha
    precisión y además, en aplicaciones mecánicas,
    las causalidades de los elementos son casi
    siempre fijas.
  • Las masas (y inercias) deciden sobre las
    velocidades, y las fuerzas (y pares de torsión)
    de elementos de rozamiento y muelles deben
    determinarse usando los elementos R y C en una
    causalidad predefinida.
  • Por consecuencia se debe buscar otra solución
    para estas aplicaciones.

15
El Algoritmo de la Integración Inline
  • Usando un método de integración inline, el
    algoritmo de la integración se inserta
    directamente en el modelo (o alternativamente
    las ecuaciones del modelo se insertan en el
    algoritmo de la integración).
  • Consideramos una inductancia integrada usando el
    algoritmo de Euler implícito.

16
La Causalidad de la Integración Inline
Si se usa un algoritmo de integración inline, las
causalidades de los elementos de almacenaje se
liberan. Por consecuencia desaparece el problema
de la división por cero.
17
Diodo Ideal con Integración Inline I
18
Diodo Ideal con Integración Inline II
19
Referencias I
  • Elmqvist, H., M. Otter, and F.E. Cellier (1995),
    Inline integration A new mixed symbolic/numeric
    approach for solving differential-algebraic
    equation systems, Proc. ESM95, European
    Simulation Multi-conference, Prague, Czech
    Republic, pp. xxiii xxxiv.
  • Otter, M., H. Elmqvist, and S.E. Mattsson (1999),
    Hybrid modeling in Modelica based on the
    synchronous data flow principle, Proc. CACSD99,
    Computer-Aided Control System Design, Hawaii.

20
Referencias II
  • Krebs, M. (1997), Modeling of Conditional Index
    Changes, MS Thesis, Dept. of Electr. Comp.
    Engr., University of Arizona, Tucson, AZ.
  • Cellier, F.E. and M. Krebs (2007), Analysis and
    simulation of variable structure systems using
    bond graphs and inline integration, Proc.
    ICBGM07, 8th Intl. Conf. Bond Graph Modeling and
    Simulation, San Diego, CA, pp. 29-34.
