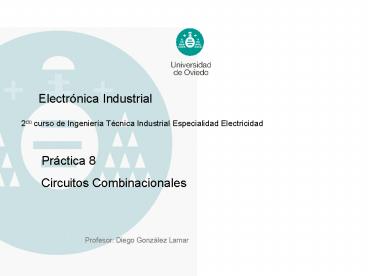

SAAEI 2005

1
Electrónica Industrial
2do curso de Ingeniería Técnica Industrial
Especialidad Electricidad
Práctica 8 Circuitos Combinacionales
Profesor Diego González Lamar
2
Circuitos Combinacionales
Objetivos

• Simplificación de funciones lógicas a través del
  método de Karnaugh
• Realización de una función lógica utilizando las
  puertas lógicas
• Realización de una función lógica utilizando
  otros circuitos combinacionales como
  decodificadores
• Continuar adquiriendo habilidades en el manejo de
  equipos.

Electrónica Industrial Práctica 8
3
Circuitos Combinacionales
Ejercicio 1
Se quiere implementar una función lógica f que
exprese cuándo un número, expresado en código
BCD, es mayor que tres y menor que nueve.
La función debe dar un uno cuando se cumpla esta
condición, y un cero en caso contrario. Realizar
la función empleando únicamente puertas NAND. Se
dispone de puertas NAND 74C00 (NAND de 2
entradas) y 74C20 (NAND de 4 entradas).
Electrónica Industrial Práctica 8

• Para ello, siga los siguientes pasos
• Obtenga la tabla de verdad de la función lógica,
  teniendo en cuenta los términos indiferentes.
• Minimice según el método de Karnaugh la función
  lógica, teniendo en cuenta la existencia de los
  mencionados términos indiferentes.
• Realice la función lógica utilizando las puertas
  lógicas

4
Circuitos Combinacionales
Ejercicio 1
Puertas NAND dos entradas 74C00
Puertas NAND cuatro entradas 74C20
Electrónica Industrial Práctica 8
5
Circuitos Combinacionales
Ejercicio 2

• Dado un código de tres bit, generar las
  siguientes funciones lógicas
• Bit de paridad par.
• Detectar número si es menor de 4
• Detectar si el número está entre 4 y 6

Electrónica Industrial Práctica 8
Generar la tabla de verdad de las tres funciones
Para realizar las funciones anteriores se va a
utilizar el circuito 74138. Éste es un
decodificador de tecnología TTL de 3 entradas y 8
salidas de nivel activo bajo. Con este circuito
obtendremos todos los productos canónicos de las
entradas
Finalmente implementar la primera forma canónica
de cada una de las tres funciones. Se dispone de
puertas NAND 74C02 (NOR de 2 entradas) y 74C10
(NOR de 4 entradas).
6
Circuitos Combinacionales
Ejercicio 2
Decodificador BCD decimal 7442
Electrónica Industrial Práctica 8
7
Circuitos Combinacionales
Ejercicio 2
Puertas NAND dos entradas 74C02
Puertas NAND cuatro entradas 74C10
Electrónica Industrial Práctica 8
