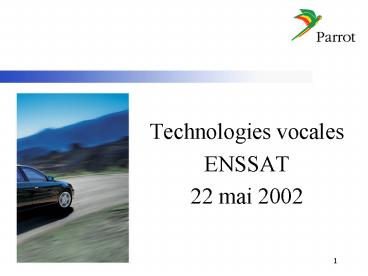

Technologies vocales

1

• Technologies vocales
• ENSSAT
• 22 mai 2002

2
Télécoms pour lautomobile

• Parrot Conçoit et commercialise des produits
  télécoms pour lautomobile
• Ce sont des produits grand public
• Facile à utiliser
• Fiables
• Bas coûts
• Ils intègrent de nombreuse technologies vocales

3
Un Produits

• Parrot CK3000 cest un système mains libres avec
  une radio bluetooth
• Il fonctionne avec tous les téléphones bluetooth
  actuels le conducteur garde son téléphone dans
  sa poche et passe ses appels sans lâcher son
  volant
• Il utilise les répertoire du téléphones pour la
  reconnaissance vocale
• La parole passe dans les haut-parleurs de
  lautoradio

4
Fonctionnement

• Pour passer un appel lutilisateur dit le mot
  clef  téléphone  word spoting multi locuteur
• Puis le mots clef  Françoise  reconnaissance
  mono-locuteur
• Le système répond  Françoise  codage de la
  parole
• La radio se coupe, on entend la sonnerie dans les
  haut parleurs de la voiture
• Les deux correspondants discutent annulation
  décho et réduction de bruit
• Durant la conversation les conditions acoustiques
  varient beaucoup le conducteur ouvre les
  fenêtres, passe dans un tunnel en permanence le
  niveau de bruit est ré-estimé
• Pour terminer la conversation lutilisateur dit
   Racrocher  word spoting multilocuteur

5
Détail des Algorithmes

• Annulation décho
• Réduction de bruit
• Reconnaissance vocale

6
Annulation décho

• Difficultés
• En voiture le bruit est important (SNR proche de
  0). Il est difficile didentifier un signal non
  linéaire
• Paramètre favorables
• En voiture le chemin de lécho est court, le
  filtre nest pas très long

7
LMS à pas variable

• On utilise un LMS à pas variable
• Un filtre de 128 coefficients
• Notre AEC retire 10 à 12 dB décho en
  environnement bruité
• Un post traitement réduit lécho résiduel. On en
  retire environ 20 dB
• On masque le temps de convergence au début du
  fonctionnement en étant half duplex durant 2/3
  secondes
• La non linéarité de la chaîne audio (Saturation)
  posent de nombreux problèmes On à trouvé des
  solutions.

8
Réduction de bruit

• Nous utilisons lalgorithme Ephraim Malah
• Cest une soustraction spectrale, des règles de
  lissage basé sur un modèle statistique de la
  parole évitent le bruit musical lors de la
  soustraction.
• Lalgorithme soustrait la FFT de lestimé du
  bruit au signal de parole Puis le signal est
  reconstitué par FFT inverse Il y a donc un
  défaut majeur La phase du bruit est réutilisé
  pour reconstruire le signal
• Lalgorithme fonctionne bien pour 6 a 10 dB de
  réduction de bruit

9
Estimateur de Bruit

• Cest notre développement principal en NR
• On découpe le spectre en 128 bandes
• Pour chacune on mesure la moyenne et lécart type
• Si lécart type est petit il y a de grande chance
  que ce soit du bruit De cette manière on décide
  si une bande est occupé par du bruit ou de la
  parole De cette manière on constitue
  temporellement le spectre complet du bruit.
• On connaît aussi la place du bruit de voiture
  dans le spectre de la parole On soustrait plus
  facilement les basses fréquences
• Si lestimateur se trompe sur 10-15 des bandes
  leffet nest pas très perceptible
• Très important Lestimateur fonctionne tous le
  temps, même lorsque on parle.

10
Reconnaissance Vocale

• On utilise un DTW
• Cest une reconnaissance de forme cest
  lalgorithme mono locuteur type pour notre
  application le vocabulaire nest pas connu à
  lavance (répertoire téléphonique) le mono
  locuteur simpose
• Nous lavons rendu robuste au bruit en
  travaillant
• La soustraction de bruit
• Lanalyse MFCC avec modèle de masquage
• Un algorithme de détection de début de mot
• Un apprentissage continu

11
Soustraction du Bruit pour la Reconnaissance

• On utilise un algorithme de détection de
  silence/parole pour estimer le bruit, cest un
  algorithme temporel et non pas spectrale comme en
  NR
• En voiture il ny a pas de problème dénergie le
  système écoute en permanence
• On soustrait le bruit
• On normalise le signal
• On a pas de problème de bruit musical on
  effectue une soustraction spectrale triviale (
  échelle MEL FFT)

12
Modèles de Masquage

• On à trouvé un article très intéressant dans une
  publication de IEEE Un modèle psycho-acoustique
• Pour extraire la parole du bruit loreille
  utilise 2 méthodes de masquage temporel et une
  méthode de masquage fréquentiel.
• Lorsque un signal est stable linformation est
  moins pertinente (Masquage avant)
• Lorsque un son se répète il est moins intéressant
  (Masquage arrière)
• Lorsque une fréquence du spectre est très forte,
  elle éteins les fréquences voisines (Masquage
  fréquentiel)
• Le codage des ces filtres donne de très bons
  résultats

13
Détection des Débuts de Mots

• 50 des erreurs de reconnaissance mono locuteur
  sont dues à une mauvaise détection du début du
  mot
• Lorsque on utilise un  press to talk  on ne se
  sert pas directement de linformation. Très
  souvent le locuteur à commencé à parler avant ou
  après dappuyer sur la touche. Lappuis sur le
  bouton ouvre une fenêtre pour rechercher le début
  de mot
• On utilise un algorithme multibandes pour
  détecter la frontière entre la parole et le
  silence. On conserver quelques vecteurs de
  silence dans la partie utile du signal
• Le moteur de comparaison saffranchis des
  vecteurs de silence en début et effectue la
  détection de fin de mot en épuisants les vecteurs
  à comparer des mots du vocabulaire

14
Apprentissage Continu

• Plus on utilise le CK3000 plus il mémorise des
   patterns
• Cest un intérêt de la reconnaissance mono
  locuteur. Le système est facile à entraîner (ceci
  un avantages secondaires le canal acoustique est
  modélisé)
• Chaque fois que lutilisateur passe une
  communication nous avons défini des règles de
  confiance qualité de la note par apport aux
  patterns précédents, durées de la communication
  etc
• Les patterns qui provoques des reconnaissance
   réussies  sont conservés, ceux qui provoquent
  des échecs sont rejetés
• De cette manière les conditions dutilisations
  moyennes dun système donné (Voiture, locuteur,
  conditions dutilisation) sont modélisés

15
Word spoting

• On à développé un word spoting Multi locuteur
  pour les langues dont nous disposons de bases de
  données. Mono locuteurs pour les autres langues
• Le multilocuteur onctionne pas mal avec un DTW A
  condition davoir beaucoup de patterns par mots
  (environ 60) et un petit vocabulaires
• La robustesse du word spoting est obtenu en
  collectionnant un grand nombre de patterns de
   Garbage models  on roule en voiture chaque
  fois quil y a une fausse alerte on conserve en
  mémoire le  coupable  de cette manière on se
  constitue une collection de coupables que lon
  optimise par simulations sur PC

16
Conclusion

• Méthodologie
• Reconnaissance vocale
• Traitement de la parole

17
Cest simple ça prend du temps

• On écris une version des algorithmes sous matlab
• On collecte des bases de données en voitures. Par
  exemple 40.000 mots avec différent locuteurs pour
  la reconnaissance vocale, Des heures de
  conversation stéréo pour lannulation décho
• On améliore lalgorithme Tant que le résultat
  nest pas bon on recommence en 1
• On embraque le code Codage en C et Assembleur
• On réalise des mesures objectives des résultats.

18
Obsession

• Au début du développement du CK3000 je voulais
  que rien ne soit visible dans la voiture cest
  pour cela que nous avons développé la reco word
  spoting
• Puis lorsque les téléphones Nokia sont apparus
  nous avons été obligés dajouter un clavier
  autocollant
• Aujourdhui environ 10-20 des utilisateurs se
  servent du word spoting
• 50 se servent de la reconnaissance du répertoire
  téléphonique
• Cest très satisfaisant

19
Réduction De Bruit

• Il me semble aujourdhui que la réduction de
  bruit est la fonction la plus importante de
  traitement de la parole en voiture
• Nous commençons à travailler sur des technique
  multi micros les techniques mono micros sont
  forcement très limités
• Nous fondons des espoirs dans les techniques à 2
  micros

20
-) -) -( - - - !-) - -( -
- - !-) - -( - - - !-) -

• Il y a encore beaucoup à faire
• Merci de votre accueil
