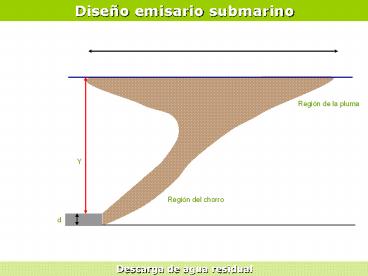

Diseño emisario submarino
Región de la pluma
Y
Región del chorro
d
Descarga de agua residual
2
Chorro flotante
Número de Froude Densimétrico
Aceleración aparente
Número de Froude Densimétrico es la relación
entre el momento y la flotabilidad de la
descarga. Si es menor que 1, la pluma se separa
del fondo permitiendo que el agua entre en el
difusor
Aguas quietas
La condición es que
Aguas en movimiento
3
Dilución inicial plumas lineales
Medio no estratificado. Aguas en movimiento
4
Dilución inicial
Todas las descargas de chorros flotantes tienden
a la solución de pluma
Descarga por unidad de longitud del difusor
La dilución aumenta si aumenta la profundidad y
si se aumenta la longitud del difusor un difusor
corto pero profundo da como resultado la misma
dilución que un difusor largo y poco
profundocuál es el más económico de realizar?
Plumas lineales en medio no estratificado
Profundidad en donde se quedará atrapado el
efluente
Descarga orientada horizontalmente
Plumas lineales en medio estratificado
5
Dilución inicial Plumas puntuales
Medio no estratificado
Medio estratificado
6
Plumas lineales
Aguas en movimiento
7
Dilución secundaria (campo lejano)
Descarga puntual solamente para emisario con tubo
único de diámetro inferior a 150 mm, el valor de
la dilución por dispersión horizontal se calcula
aplicando la fórmula (Pearson)
es el caudal total del efluente en
velocidad de la corriente en
distancia recorrida en metros
en metros
espesor superior del penacho igual a
en metros.
es el diámetro superior del penacho igual a
coeficiente de difusión horizontal en el punto
de descarga igual a
en
8
Dilución secundaria
Descarga lineal de varios difusores, se utiliza
la fórmula de Brooks
es el tiempo de recorrido en horas
es la longitud de los brazos difusores
proyectada normalmente a la dirección de la
corriente en metros.
Aguas quietas
9
Dilución terciaria
el tiempo necesario para tener un 90 de
reducción en el número de bacterias
La expresión que se utiliza es la ley de Chick
mediterráneo
Atlántico
Este parámetro es muy variable ya que está
sometido a muerte, predacción, inactivación y
sedimentación, de tal forma, que si se miden in
situ valores directos de éstos varían en un
amplio rango que oscila entre tiempos inferiores
a una hora y más de doscientas.

es el ángulo del sol sobre el horizontal en
grados sexagesimales
es la concentración de sólidos en suspensión en
mg/l (valor máximo SS800)
es la fracción del cielo cubierto por nubes
es la temperatura del agua en
. Esto hace dependiente al parámetro de la
latitud del lugar, de la época del año y de la
hora del día, de la fracción de cielo cubierto
por las nubes, de la concentración de SS del agua
y de la temperatura.
