Lgende

1

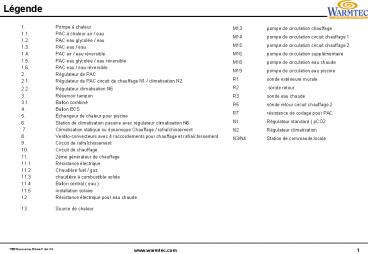

Légende
1. Pompe à chaleur 1.1. PAC à chaleur air /
eau 1.2. PAC eau glycolée / eau 1.3. PAC eau /
eau 1.4. PAC air / eau réversible 1.5. PAC eau
glycolée / eau réversible 1.6. PAC eau / eau
réversible 2. Régulateur de PAC 2.1. Régulateur
de PAC circuit de chauffage N1 / climatisation
N2 2.2. Régulateur climatisation N6 3. Réservoir
tampon 3.1. Ballon combiné 4. Ballon ECS 5.
Échangeur de chaleur pour piscine 6. Station de
climatisation passive avec régulateur
climatisation N6 7. Climatisation statique ou
dynamique Chauffage / rafraîchissement 8.
Ventilo-convecteurs avec 4 raccordements pour
chauffage et rafraîchissement 9. Circuit de
rafraîchissement 10. Circuit de chauffage 11.
2ème générateur de chauffage 11.1 Résistance
électrique 11.2 Chaudière fuel /
gaz 11.3 chaudière à combustible
solide 11.4 Ballon central ( eau
) 11.5 installation solaire 12. Résistance
électrique pour eau chaude 13. Source de chaleur
M13 pompe de circulation chauffage M14 pompe de
circulation circuit chauffage 1 M15 pompe de
circulation circuit chauffage 2 M16 pompe de
circulation supplémentaire M18 pompe de
circulation eau chaude M19 pompe de circulation
eau piscine R1 sonde extérieure murale R2 sonde
retour R3 sonde eau chaude R5 sonde retour
circuit chauffage 2 R7 résistance de codage pour
PAC N1 Régulateur standard ( pCO2 N2 Régulateur
climatisation N3/N4 Station de commande locale
2
Légende
3
Capteur horizontal
Schéma hydraulique source de chaleur
4
Mode monovalent
Schéma hydraulique
5
Mode monovalent avec production deau chaude
Schéma hydraulique
6
PAC mode monovalent mono-énergétique avec
préparation deau chaude
Schéma hydraulique
7
PAC mode monovalent mono-énergétique avec
préparation deau chaude
Schéma hydraulique PAC eau glycolée / eau
8
Mode monovalent avec 2 circuits de chauffage et
préparation deau chaude
Schéma hydraulique
9
Mode monovalent mono-énergétique, 2 circuits de
chauffage et eau chaude sanitaire
Schéma hydraulique
10
Mode mono-énergétique
Schéma hydraulique
11
Mode mono-énergétique avec préparation deau
chaude
Schéma hydraulique
12
Mode mono-énergétique avec préparation deau
chaude
Schéma hydraulique PAC air / eau version compacte
13
Mode monovalent mono-énergétique, 2 circuits de
chauffage et eau chaude sanitaire
Schéma hydraulique
14
Mode bivalent avec chaudière
Schéma hydraulique
15
Mode bivalent avec chaudière et eau chaude
sanitaire
Schéma hydraulique
16
Mode bivalent avec chaudière, 2 circuits
chauffage et eau chaude sanitaire
Schéma hydraulique
17
Mode bivalent avec chaudière combustible solide
et ballon eau chaude en parallèle
Schéma hydraulique
Conseil Taille du ballon tampon selon données
des fabricants de chaudières à combustible solide
18
Ballon central en combinaison avec PAC air / eau
montage extérieur
Schéma hydraulique pour rénovation
19
Mode mono-énergétique avec soutien dune source
de chaleur extérieure (par ex. Solaire) et eau
chaude sanitaire avec PAC
Schéma hydraulique
Conseil Le chargement externe du ballon tampon
doit être réglé de manière à ce que la
température max d'entrée admise dans la pompe à
chaleur ne soit pas dépassée. Pompes à chaleur
basse température de 60C max. Pompes à chaleur
haute et moyenne température de 70C max.
20
Soutien solaire deau potable pour combinaison
avec un ballon eau chaude.Le collecteur solaire
avec un régulateur solaire correspondant dirige
les deux pompes de circulation d'eau contenues
dans la station solaire
Schéma hydraulique
Pas contenu dans la livraison
Station solaire SST 740
21
Soutien solaire deau potable avec 2 ballons
deau chaude
Schéma hydraulique
Pompe adaptée à leau potable !
22
Ballon combiné pour soutien chauffage solaire
Schéma hydraulique
Réchauffement nécessaire !
23
Ballon combiné pour soutien chauffage solaire et
préparation eau chaude
Schéma hydraulique
La conception du ballon combiné a une influence
fondamentale sur la température de l'eau chaude
possible ! A la place dun ballon combiné, un
ballon d'eau chaude et un ballon tampon sous
jacent de dimension similaire peuvent également
être utilisées
24
Connexion en cascadechaque PAC nécessite une
sonde de retour propre pour le mode de chauffage.
La préparation d'eau chaude ne s'effectue que par
une pompe à chaleur. La sortie N06 (circulateur
deau chaude) dirige un contacteur avec deux
contacts ouverts et un contact fermé, qui lors de
la préparation d'eau chaude commute la sonde de
retour dans le circuit de chauffage vers la sonde
de retour supplémentaire dans le circuit deau
chaude et coupe la pompe supplémentaire (ZUP)
Schéma hydraulique
Ce dessin est une représentation schématique des
éléments nécessaires au fonctionnement et ne
comprend pas les dispositifs de sécurité
nécessaires ( conformément à DIN EN 12828 ) et
les composants pour maintien en presion constante.
25
Mode mono-énergétique pour chauffage et
rafraîchissement dynamique
Schéma hydraulique chauffage et rafraîchissement
actif
26
Mode mono-énergétique pour chauffage et
rafraîchissement statique
Schéma hydraulique chauffage et rafraîchissement
actif
Vanne mélangeuse est active seulement en mode
rafraichissement !
27
Mode mono-énergétique pour chauffage ou
rafraîchissement dynamique actif, et
récupération de la chaleur pour préparation eau
chaude et chauffage piscine
Schéma hydraulique chauffage et rafraîchissement
28
Mode mono-énergétique pour chauffage ou
rafraîchissement dynamique actif, et
récupération de la chaleur pour préparation eau
chaude et chauffage piscine
Schéma hydraulique chauffage et rafraîchissement
29
PAC eau glycolée / eau en mode monovalent pour
chauffage ou rafraîchissement statique passif
Schéma hydraulique chauffage et rafraîchissement
30
PAC Eau glycolée / eau mode monovalent pour
chauffage et rafraîchissement dynamique /
statique, passif et préparation eau chaude
Schéma hydraulique chauffage et rafraîchissement
31
Mode monovalent mono-énergétique avec circuit
chauffage / rafraîchissement avec enclenchement
prioritaire pour eau chaude
Schéma hydraulique PAC eau glycolée / eau version
compacte
32
Mode monovalent monó-énergétique avec un circuit
chauffage / rafraîchissement pour fonctionnement
en parallèle de rafraîchissement et deau chaude
Schéma hydraulique PAC eau glycolée / eau version
compacte
33
PAC eau glycolée / eau mode monovalent pour
chauffage et rafraîchissement statique et
dynamique passif avec préparation eau chaude
Schéma hydraulique chauffage et rafraîchissement
La vanne thermostatique dans le départ eau chaude
permet le fonctionnement en parallèle d'un
refroidissement passif et d'une préparation d'eau
chaude simultanée. Si le fonctionnement en
parallèle est coupé (réglage rafraichissement et
eau chaude en parallèle NON), la vanne peut
être remplacée par un robinet avec clapet anti
retour.
34
Schéma hydraulique du distributeur compact et
climatisation passive
35
PAC Eau glycolée / eau monovalente avec station
de climatisation passive pour chauffage et
rafraîchissement dynamique.
Schéma hydraulique chauffage et rafraîchissement
36
PAC Eau glycolée / Eau monovalente avec un
circuit de chauffage et un circuit séparé pour
rafraichissement statique ou dynamique (passif)
Schéma hydraulique chauffage et rafraîchissement
37
PAC eau / eau en mode monovalent pour chauffage
et rafraîchissement dynamique et statique passif
Schéma hydraulique chauffage et rafraîchissement
38
PAC eau / eau en mode monovalent pour chauffage
et rafraîchissement dynamique et statique passif
et préparation eau chaude
Schéma hydraulique chauffage et rafraîchissement
39
PAC eau / eau en mode monovalent pour chauffage
et rafraîchissement dynamique et statique passif
et préparation eau chaude
Schéma hydraulique chauffage et rafraîchissement
La vanne thermostatique dans le départ eau chaude
permet le fonctionnement en parallèle d'un
refroidissement passif et d'une préparation d'eau
chaude simultanée. Si le fonctionnement en
parallèle est coupé (réglage rafraichissement et
eau chaude en parallèle NON), la vanne peut
être remplacée par un robinet avec clapet anti
retour.
40
PAC Eau / Eau monovalente avec chauffage
dynamique ( actif ) et rafraichissement ( passif
) et ventilo- convecteurs avec 4 raccordements
Schéma hydraulique chauffage et rafraîchissement
41
PAC Eau / Eau monovalente avec un circuit
chauffage et un circuit séparé de
rafraichissement statique ou dynamique ( passif )
Schéma hydraulique chauffage et rafraîchissement
42
Mode monovalent avec un circuit de chauffage et
découplage hydraulique
Schéma hydraulique
43
Mode monovalent avec 2 circuits de chauffage,
préparation eau chaude et piscine
Schéma hydraulique Piscine
44
Mode mono-énergétique avec soutien chauffage
extérieur (par ex. Solaire) et préparation eau
chaude avec PAC
Schéma hydraulique
Un contacteur supplémentaire désactive pendant la
préparation d'eau chaude la pompe supplémentaire
(M16).
45
Schéma hydraulique
Mode monovalent avec 2 circuits de chauffage,
préparation eau chaude et piscine
