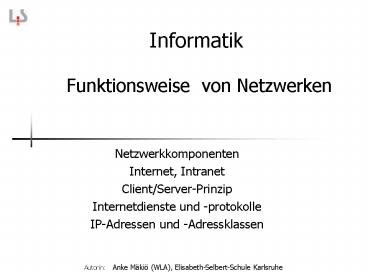

Informatik Funktionsweise von Netzwerken

1
Informatik Funktionsweise von Netzwerken

• Netzwerkkomponenten
• Internet, Intranet
• Client/Server-Prinzip
• Internetdienste und -protokolle
• IP-Adressen und -Adressklassen

2
Literatur und Links zum Nachlesen

• Literatur
• Andrew. S. Tanenbaum, Computernetzwerke, Pearson
  Studium
• Netzwerke Grundlagen, Herdt Verlag
• Netzwerke Protokolle und Dienste, Herdt Verlag
• LAN Vernetzung, Herdt Verlag
• Prestom Gralla, So funktioniert das Internet,
  MarktTechnik Verlag
• Links
• Wikipedia, freie Enzyklopädie http//www.wikipedia
  .de/

3
Lokale Netze

• LAN
• Ethernet - Standard

4
Vorteile der Vernetzung vs. Einzelplatz

• Kommunikationsmöglichkeit
• z.B. per E-Mail, Chat
• Gemeinsame Programme und Daten
• z.B. Daten werden, für alle zugänglich, auf
  Netzlaufwerk gestellt.
• Gemeinsame Nutzung von Geräten
• z.B. Netzwerkdrucker, CD/DVD-Laufwerk
• Erleichterte Datensicherung
• z.B. Doppelte Festplatten, Spiegelung
• Erhöhter Datenschutz und Datensicherheit
• z.B. durch Vergabe von Zugriffsrechten
• Größere Leistungsfähigkeit
• z.B. mehrere Server teilen sich Aufgaben, je
  nach Auslastung werden Aufgaben zum anderen
  Server übertragen.

5
Ethernet

• ist die seit den 90-er Jahren am weitesten
  verbereitete Technik für lokale Datennetze
  (LANlocal area network).
• ermöglicht den Datenaustausch zwischen allen in
  einem LAN angeschlossenen Geräten (Computer,
  Drucker u.a.).
• in der IEEE-Norm 802.3 standardisiert
• umfasst es Festlegungen für Kabeltypen und
  Stecker
• beschreibt die Signalisierung für die
  Bitübertragung und
• legt Paketformate und Protokolle fest.

6
Topologie im LAN
Stern

• Im LAN werden Stationen heute meist
  sternförmig vernetzt.
• Alternative Topologien sind/waren Ring oder Bus.
• In jeder Station steckt eine Netzwerkkarte. Diese
  wird mit Kabel an einen Hub (Verteiler)
  verbunden.
• Ein Hub ist ein Netzwerkgerät, das in erster
  Linie Anschlussmöglichkeit für Geräte
  bereitstellt. Er wirkt meist zusätzlich als
  Verstärker (Repeater).
• Ein einfacher Hub sendet ein empfangenes Signal
  an alle weiter. Ersetzt man ihn durch einen
  Switch, so erzielt man höhere Durchsatzraten,
  weil dieser die Datenpakete nicht an alle,
  sondern nur an die Zieladresse (MAC-Adresse)
  weiterleitet.

Ring
Bus
7
Stern-Topologie

• Vorteile der Sternform
• Bei entsprechendem Hub (Switch) erreicht man
  hohen Durchsatz.
• Weitere Stationen können problemlos hinzugefügt
  werden.
• Ausfall einer Station hat keine Auswirkung auf
  das restliche Netz .
• Nachteile
• bei Ausfall des Hub liegt allerdings das Netz
  lahm.
• Große Kabelmengen sind nötig.

Performance
Erweiterbarkeit
Ausfallsicherheit
Investitionskosten
8
Stern-Stern-Netz, Aufgabe

• Oft werden Teilnetze ihrerseits zum Stern
  verkabelt ? Beispiel eines
  Stern-Stern-Netzes
• In einem 3-stöckigem Gebäude ist jedes Stockwerk
  im Stern verkabelt. Die Hubs sind über je ein
  Kabel mit einem zentralen Hub verbunden

• Aufgaben
• Skizzieren Sie das oben beschriebene
  Stern-Stern-Netz.
• Welche Einschränkungen gibt es, wenn
• der zentrale Hub bzw.
• das Kabel von zentralem Hub zu einem der
  Stockwerk-Hubs ausfällt?

9
Stern-Stern-Netz

• 1.)

• 2.)
• Fällt der zentrale Hub aus, ist Komm. nur noch in
  den einzelnen Stockwerken mgl.
• Fällt ein Kabel vom Zentral-Hub zu einem
  Stockwerk-Hub aus, kann dieses Stockwerk nicht
  mehr mit den anderen kommunizieren.

2. Stock
1. Stock
EG
10
Übertragungsmedien für IT-Netzwerke

• Metallischer Leiter (Kupferkabel)
• Übertragung mittels elektrischem Impuls.
• Lichtwellenleiter (Glasfaserkabel)
• Übertragung mittels Lichtimpuls.
• Luft
• Übertragung drahtlos per Funk mittels
  elektromagnetischer Schwingungen (WLAN,
  Bluetooth, Infrarot).

11
Kupferkabel - Twisted Pair

• 4 Adernpaare paarweise verdrillt
  zur Abschirmung
  gegen Störstrahlung.
• Je einKabel führt vom Verteiler zur Station bei
  maximaler Reichweite von bis zu 100 m.
• Datenübertragungsrate von 100 Mbit/s und mehr
• geeignet für 100BaseTX (Fast Ethernet)
• RJ-45 Stecker
• ähnlich wie Telefonstecker nur etwas breiter
  mit 8 statt 4
  Kabelanschlüssen.

12
Glasfaserkabel

• Auch Lichtwellenleiter (LWL) genannt
• Signalübertragung über Lichtimpulse.
• Heute Reichweite bis 200 km ohne Repeater bei
  Daten-übertragungsraten im Gigabit- bis
  Terrabit-Bereich.
• Wegen der großen Reichweiten auch oft verwendet
  für Verkabelung zwischen Gebäuden als
  Firmen-Backbone.

13
WLAN (Wireless LAN)

• Funk in Frequenzband
  2,4 bis 2,4835 GHz und

  oberhalb von 5 GHz.
• Access Point wird an Switch
  oder Router angeschlossen
  und verwaltet
  die Zugangstabelle.
• Datenübertragungsrate 54 Mbit/s bis 300 Mbit/s.
• Gefahr der Störung durch andere Geräte wie Video,
  Telefon, Mikrowelle.
• Norm IEEE 803.11, kompatibel zum kabelgebundenen
  Ethernet.

14
WLAN-Funk im Vergleich zu Kabel

• Vorteile
• keine baulichen Maßnahmen nötig
• Mobilität
• Lizenzfrei!!
• Nachteile
• geringere Datenübertragungsraten im Vergleich zu
  Kabel
• Gefahr der Sicherheitslücke!

15
Das Client/Server-Prinzip
16
Server und Client

• Ein Server ist ein Programm oder ein Computer,
  der einen Dienst zur Verfügung stellt. Sein
  Gegenpart ist der Client, der den Dienst nutzt.
• Der Server wartet passiv auf den Auftrag, dann
  wird er aktiv, bearbeitet den Auftrag und kehrt
  in den Zustand des Wartens zurück.
• Immer beginnt der Client die Kommunikation, nie
  der Server.

17
Client/Server - Beispiele

• Netzwerkserver
• regelt Netzverkehr, Zugriffsberechtigungen
• Fileserver
• Bereitstellung von Daten, regelmäßige
  Datensicherung etwa auf Streamer(Bandlaufwerk),
  doppelte Datenhaltung auf großen Festplatten z.B.
  RAID-System (Redundant Array of Inexpensive
  Disks)
• Application-Server
• Bereitstellung von Anwendungprogrammen
• Drucker-Server
• Verwalten der Warteschlage und Erledigen von
  Druckaufträgen
• Zeitserver
• Synchronisation von Rechneruhren
• Datenbankserver
• verwaltet Datenbank, beantwortet DB-Anfragen
  (Queries)

18
Client/Server - Beispiele

• E-Mail-Server
• "Postamt" für E-Mail. Client ist z.B. Outlook.
• Newsserver
• bieten Zugriff auf Diskussionsforen
• Webserver
• stellt Webseiten zur Verfügung. Browser ist
  entsprechender Client.
• FTP-Server
• ermöglicht die Übertragung von Dateien zwischen
  Computern.
• Root-Server
• nennt man die wichtigsten Nameserver des DNS
  (Domain Name System)
• Proxy-Server
• stellt zwischengespeicherte Informationen (i.a.
  Webseiten) zur Verfügung.

19
Das Internet

• Ausfallsicherheit, Aufbau, Organisation, Kosten
• Protokollschichten, insbes. TCP/IP-Schicht
• Adressierung, DNS, Zugang

20
Erfindung des Militärs

• Ursprünglich eine Erfindung des Militärs
• ARPA-Net (Advanced Research Projects Agency),
  1968, Verteidigungsministerium USA
• Forderung
• bei Ausfall eines Computers im Netz bleibt
  Verbindung bestehen, d.h. militärische
  Kommunikation kann aufrecht erhalten werden,
  selbst wenn Teile des Netzes zerstört sind.

21
Ausfallsicherheit im Internet

• Ausfallsicher, da
• Dezentrale Rechnerstrukturen,
• d.h. keine zentrale Rechnerleitstelle.
• Alle Rechner gleichberechtigt
• Paketvermittelt
• Aufteilung der Daten in Pakete bei flexibler
  Leitungsführung.
• Datenpakete finden selbständig ihren Weg, Route
  steht nicht von vornherein fest.

S
E
Auch, wenn Teile des Netzes ausfallen, bleibt
die Verbindung erhalten.
22
Vom ARPANET zum Internet

• 1972 20 Paketvermittlungsknoten und 50
  Host-Computer. Zunächst reine Fernbedienung der
  Computer. Später Dateiübertragung und E-Mail mit
  TCP/IP als einheitliches Kommunikationsverfahren
  (Protokoll).
• 1983 Abspaltung des militärischen Netzes
  (MILNET), übrig bleibt der wissenschaftliche Teil
  (INTERNET)

• 1986 Langsame Telefonleitungen werden durch
  schnellere ersetzt. Leistungsfähige Hauptleitung
  (backbone) mit 56Kbit/s entsteht.
• Seit 1989 Anschluss zahlreicher internationaler
  wissenschaftlicher Institutionen ans bis dahin
  nationale Netz
• 1991 WWW tritt seinen Siegeszug an. Mehr als 100
  Länder sind an das Internet angeschlossen, mit
  über 600.000 Hosts und fast 5.000 einzelnen
  Netzen. Im Januar 1993 waren es schon über 1,3
  Millionen Rechner und über 10.000 Netzwerke.

23
Aufbau des Internet
Weltweiter dezentraler Verbund aus Einzelrechnern
und Netzwerken
24
Organisation des Internet

• Keine zentrale oder staatliche Verwaltung, aber
• Teilnehmer (Teilnetzbetreiber) vereinbaren
  demokratisch Grundregeln für die Zusammenarbeit
  der einzelnen Netze.
• An der Spitze steht die privatrechtliche
  Organisation ICANN (Internet Corporation for
  Assigned Names and Numbers).
• ICANN hat die Verantwortung für eine Reihe
  technischer Vorgaben, verwaltet insbesondere die
  TLDs (Top Level Domains).
• Es gibt viele Unterorganisationen. Eine ist die
  DE-NIC (Network Information Center), zuständig
  für die de.-Domänen.
• Jeder Teilnehmer ist zuständig für seinen Bereich
  und trägt dessen Kosten!
• Wie beim Telefonsystem finanzieren die Träger der
  Hardware-Komponenten und Leitungen diese über
  Nutzungsgebühren.
• Ihre 21 Direktoren kommen aus aller Welt. Aber
  die ICANN untersteht dem US-Handelsministerium.
  Damit ist die US-Regierung weisungsbefugt.
  Heikel, da die ICANN derzeit auf 13 Großrechnern
  den Verkehr im Internet kontrolliert. Auf diesen
  Rootservern werden Namen von Webadressen
  aufgelöst.

25
Aufgaben zum Internet

• Aufgaben
• Wie ist das Internet entstanden, welche Idee
  stand ursprünglich dahinter?
• Was sind die wesentlichen Merkmale dieses
  weltweiten Netzes (Aufbau, Organisation, Zugang,
  Kosten) ?

26
LAN (Local Area Network)

• Hat begrenzte räumliche Ausdehnung (etwa lt10 km)
  und wird betrieben von einer Organisation oder
  Firma ohne Leitungen öffentlicher Anbieter.
• Ist Grundbaustein des Internets .
• Einen einzelnen Rechner direkt ans Internet
  anzuschließen ist nicht möglich! Rechner muss
  Bestandteil eines Netzwerks sein oder zumindest
  Anschluß an einen Internetrechner (PoP
  Point-of-Presence) haben ggf. mittels
  Wählverbindung (Dial-up) über (DSL-)Modem oder
  ISDN-Karte.

27
MAN (Metropolitan Area Network)

• Breitbandiges, meist in Glasfaser realisiertes
  Telekommunikationsnetz, das die wichtigsten
  Bürozentren einer Großstadt miteinander
  verbindet. Ausdehnung bis zu 100 km.
• über Netzknotenrechner (Bridge, Router oder
  Gateway) wird ein LAN an andere LANs
  angeschlossen. Der Netzknotenrechner entscheidet
  dann, ob die Daten an sein eigenes lokales Netz
  weiterzuleiten sind, oder an ein anderes.

28
WAN (Wide Area Network)

• Mehrere MANs bilden ein WAN
• Hiervon bilden die wichtigsten Knotenrechner das
  Backbone (Hauptleitung) des Internet. Über einen
  Backbone kann z.B. der gesamte Datenverkehr eines
  Kontinents abgewickelt werden.
• Die globale Kommunikation wird dadurch
  ermöglicht, dass Backbones in Verbindung stehen,
  z.B. über Satelliten oder Unterseekabel.

29
Untersee-Datenleitung SEA-ME-WE 4
http//www.seamewe4.com/

• Sea-Me-We 4 (South East Asia-Middle East-West
  Europe 4)
• Unterwasser-Glasfaserkabel des SEA-ME-WE-4-Konsort
  iums
• führt von Marseille bis Singapur durchs
  Mittelmeer, mit Verzweigungen ca. 20000 km
• Ausbau auf terabit/s - Geschwindigkeitsbereich

30
Protokollschichten

• TCP/IP - Schicht

31
Protokoll, wozu?

• Kommunikation bedarf der Einhaltung von Regeln.
  Letztere sind in Protokollen zusammengefaßt
• Es gibt z.B. Absprachen bzgl.
• Steckverbindungen (Pinbelegung). Was ist
  elektrisch ein Bit? (logische 1 entspricht wie
  viel Volt?), u.v.m.
• Aufbau der Pakete. Unterscheide reine Daten (z.B.
  Text-Datei) von Zusatzinformationen (z.B. Sender
  und Empfängeradresse)
• Erkennung/Behandlung von Übertragungsfehlern
• U.a.
• Normierung ermöglicht offene Systeme, ist
  Voraussetzung dafür dass Systeme verschiedener
  Hersteller miteinander kommunizieren können.

32
TCP/IP

• TCP/IP (Transport Control Protocol/Internet
  Protocol) ist das im Internet gebräuchliche
  Protokoll
• die Dienste WWW, E-Mail, Newsgroups, FTP, Telnet
  bzw. SSH, IRC u.a. setzen darauf auf. .)
• TCP/IP-Software läuft auf fast allen Plattformen
  (HW und SW/Betriebssystem)

.) VoIP setzt auf UDP auf!
33
Schichtenmodell

• In Rechnernetzen hat man mehrere
  Protokollschichten
• Jede Senderschicht fügt den Daten
  Zusatzinformation (header, frame) hinzu und ruft
  die nächste Schicht auf
• Jede Empfängerschicht entpackt in umgekehrter
  Reihenfolge

Sender
Empfänger
Zwischenknoten
Empfänger-Progr.
Sender-Programm

TCP
TCP
TCP
IP
IP
IP
Physikalische Schicht (Ethernet)
Physikalische Schicht (Ethernet)
Physikalische Schicht (Ethernet)
34
Aufgaben der TCP-Schicht

• Beim Sender
• Aufteilung der Daten in einzelne Pakete (ca. 1500
  Bytes)
• Hinzufügen von
• Sequenznummer und
• Prüfsumme
• Beim Empfänger
• Zwischenspeichern der Pakete und Zusammensetzung
  in der richtigen Reihenfolge
• Prüfung auf fehlerhafte Daten (durch
  Prüfsummenvergleich) sowie Vollständigkeit.
  Übergabe an das Anwendungsprogramm
• Senden einer ACK-Kurznachricht als
  Empfangsbestätigung für jeweils eine bestimmte
  Anzahl von Paketen

35
Aufgaben der IP-Schicht

• Beim Sender
• Routing, d.h. Entscheidung des günstigsten Weges.
• Hinzufügen von
• Sender- und Empfängeradresse sowie
• Lebenszeit (TTL(time to live) maximale Anzahl
  Hops)
• Beim Empfänger
• Wenn dies der Zielrechner ist, dann Weitergabe an
  TCP-Schicht
• Sonst TTL um 1 runterzählen und Weiterleitung
  bzw. Routing, wie oben.

36
TCP/IP Beim Senden
Anwendung
Z u ü b e r t r a g e n d e D a t e n
TCP
IP
37
TCP/IP Beim Empfang
Anwendung
TCP
IP
38
TCP/IP - Fehlerbehandlung

• Wie erkennt man Störungen? Wie kann man sie
  beheben?
• Daten wurden unterwegs verfälscht (Bit kippt)
• Prüfsummenvergleich
• Datenverlust wegen Verbindungsunterbrechung
• Nach ausbleibendem ACK (Acknowledgement
  Empfangs-bestätigung) erfolgt timergesteuerte
  Sendewiederholung
• Daten kommen doppelt oder in falscher Reihenfolge
• Nach Sequenznummer ordnen, ggf.Paket verwerfen
• Empfänger wird überflutet (Datenstau)
• Sender wartet ACK ab bevor er nächste Pakete
  losschickt.
• Empfänger existiert nicht.
• TTL, Paket wird vernichtet, wenn TTL abgelaufen.

39
Paketvermittelt vs. leitungsvermittelt

• Leitung wird genau dann belegt, wenn ein Paket
  übertragen wird.
• Alle Sende- und Empfangspausen können von anderen
  benutzt werden.
• Die Leitung wird effizienter ausgelastet als bei
  der leitungsvermittelten Datenübertragung
  (Telefonnetz).
• Übertragungskanal bleibt für die gesamte Zeit
  der Verbindung ausgewählt bleibt (auch in
  Sprechpause) und alle Nachrichten werden über
  denselben Weg geleitet.

40
Adressierung und DNS, Zugang
41
Die IP-Adresse
192.168.178.1 Punktiert-dezimale
Schreibweise 11000000101010001011001000000001 Bin
äre Schreibweise

• Jeder im Internet ansprechbare Rechner hat eine
  IP-Adresse als weltweit eindeutige Kennung
• Diese besteht aus 4 Zahlen (jew. 1 Byte), die
  dezimal durch Punkt getrennt angegeben werden.
• Wertebereich 0 bis 255.

42
Die IP-Adresse

• IP-Adresse teilt sich in Netzwerkteil und
  Hostteil
• Die Netzmaske legt fest welcher Teil einer
  IP-Adresse als Netzwerk- und welcher als Hostteil
  zu interpretieren ist.

Bsp IP Adresse 130.094.122.195
10000010 01011110 01111010 11000011 Netzmaske
255.255.255.224 11111111 11111111 11111111
11100000 Mittels AND-Verknüpfung isoliert man
die Netzwerkadr. 130.094.122.192 10000010
01011110 01111010 11000000


27 Bit Netzwerkteil
43
Die IP-Adresse - Beispiel

• Weiteres Beispiel 192.168.2.7/24
• Die Notation 192.168.2.7/24 entspricht der
  Adresse 192.168.2.7 mit der Netzmaske
  255.255.255.0.
• In binärer Schreibweise ist die Netzmaske
  11111111.11111111.11111111.00000000
• Es gibt also 38 24 gesetzte Bits. /24 gibt
  daher die Maskenlänge an.
• Länge des Host-Teils berechnet sich aus
  32-Maskenlänge. Daraus ergibt sich als Anzahl der
  Adressen im Host-Teil 232 - Maskenlänge. In einem
  /24-Netz gibt es also 232-24 28 256
  IP-Adressen.

44
Routing
Jeder Router entscheidet, ob die Daten in seinem
lokalen Netz bleiben oder nicht
Rechner im selben Netz können direkt miteinander
kommunizieren, dagegen erfordert Kommunikation
zwischen Netzen eine Vermittlungsstelle, einen
Router (Standardgateway), der bei der
IP-Konfiguration anzugeben ist.
45
Der Router

• Router, die den Datenstrom der Pakete im Internet
  regeln, betrachten in der Regel nur den
  Netzwerkteil eines Pakets, da dieser das Netzwerk
  bezeichnet, in dem sich der Rechner befindet.
  Eine Nachricht wird daher anhand der
  Netzwerkadresse zunächst über (mehrere) Stationen
  zum adressierten Netzwerk geroutet. Im
  adressierten Netzwerk angekommen, entscheidet der
  lokale Router anhand des Hostteils an welchen
  konkreten Rechner die Nachricht zuzustellen ist.

46
Die Routing Tabelle
Router 2
Empfänger via
192.168.0.0 192.168.1.1
192.168.1.0 direkt
192.168.2.0 direkt
Router 1
Empfänger via
192.168.0.0 direkt
192.168.1.0 direkt
192.168.2.0 192.168.1.2
47
IP-Adressklassen

• Der Hostteil wird in lokaler Verantwortung
  vergeben.
• Ganze Netze in Form von Adressbereichen werden
  hingegen von einer, der ICANN untergeordneten
  Behörde InterNIC (Internet Network Information
  Center) vergeben.
• Hier kann man ein sogenanntes Klasse-A-Netz,
  -B-Netz oder C-Netz erwerben.
• Die in Deutschland zuständige Stelle ist die
  DE-NIC.

48
IP-Adressklassen
Klasse Netzwerk-ID Netzmaske Anzahl Netzwerke Anzahl Hosts
A 0 bis 126 255.0.0.0 126 224 -2 16 Mio
B 128.0 bis 191.255 255.255.0.0 16384 216-2 65534
C 192.0.0 bis 223.255.255 255.255.255.0 2097152 28-2 254

• Viele Firmen erwarben ein B-Netz, da ein A-Netz
  mit 16 Mio Hosts zu groß war und ein C-Netz mit
  254 Hosts zu klein. D.h. ein Großteil der
  Adressen wurde nicht genutzt, also verschwendet.
• Wegen weltweiter Knappheit der IP-Adressen werden
  heutzutage die noch verfügbaren Klasse-C-Netze in
  Blöcken variabler Größe angeboten.
• Benötigt eine Firma z.B. 2000 Adressen, dann wird
  nicht mehr ein Klasse-B-Netz für 65.000
  adressierbare Hosts vergeben, sondern acht
  aufeinanderfolgende Klasse-C-Netze, was einen
  Pool von 2048 Adressen ergibt.

49
Offizielle IP-Adressen

• Bestimmte Adressen sind reserviert und dürfen
  nicht vergeben werden.
• z.B. wird mit 127.0.0.1 der lokale Rechner
  adressiert (localhost).

50
IP-Adressenknappheit - Ausblick

• Da die IP-Adressen weltweit kapp werden, wurde
  bereits in den 90er Jahren in einem
  Diskussionspapier die IPv6 vorgeschlagen, wonach
  die IP-Adressen von 32 auf 128 bit erweitert
  werden sollen.

51
Das Domain Name System (DNS)

• Das DNS ist eine weltweit auf tausende von
  Servern verteilte hierarchische Datenbank.
• Es liefert auf Anfrage die zur sprechenden
  Internet-Adresse (Domainname) gehörige
  IP-Adresse.
• z.B. uni-karlsruhe.de ? 129.13.182.1
• Typischer Ablauf Anfrage wird an den nächsten
  DNS-Server weitergeleitet. Wenn dieser die
  Internet-Adresse in eine IP-Adresse auflösen
  kann, gibt er die IP-Adresse zurück. Wenn nicht,
  wird die Anfrage an einen übergeordneten
  DNS-Server weitergeleitet, der die Anfrage
  wiederum an den nächsten untergeordneten
  verzweigt, ... (Rekursion).
• Für den Betrieb der Server und der Datenbank ist
  für jede TLD (top level domain) eine
  Unterorganisation beauftragt. Diese sind dann für
  die Vergabe der untergeordneten
  Second-Level-Domains zuständig.
• z.B. DE-NIC für die TLD .de
• Sitz bzw. Root-Server in Frankfurt (früher,
  1994-97, in Karlsruhe)
• Im Jahr 2005 bereits etwa 7 Mio de-Domänen.
• bei DE-NIC registriert bedeutet laufende
  Gebühren!

52
Die Internet-Adresse

• Beispiele

TLD
http//srv05.schulen.de/
Domain
Rechnername
TLD
http//www.bw.schulen.de/
Kennzeichnet den Rechner als Webserver (alias für
einen Rechnername)
Sub-Domain
TLD Top-Level-Domain
53
Top-Level Domains

• Sachgebiete in Amerika
• COM (Commercial Organizations)
• EDU (Educational Organizations)
• GOV (Government Organizations)
• MIL (Military Groups)
• NET (Major Network Support Centers)
• ORG (Other Organizations)
• INT (International Organizations)
• u.s.w.

• Ländercodes
• DE (Deutschland)
• CH (Schweiz)
• AT (Österreich)
• SE (Schweden)
• FI (Finnland)
• FR (Frankreich)
• UK (Großbritannien)
• US (USA)
• u.s.w.

54
URL
http//www.karlsruhe.de/Schulen/Elisabeth-Selbert-
Schule.html http//193.197.165.50/ http//193.197.
165.50/index.html

• Ein URL (Uniform Resource Locator) gibt an
• mit welchem Protokoll
• von welchem Server
• welche Daten zu holen sind

55
Zugang mit Heim-PC - DNS
56
Zugang mit Heim-PC
Zugang mit Heim-PC - DNS
www.google.de
Internet
Modem
www.google.de ? 209.85.35.99
Heim-PC

Telefonnetz

Provider
57
Der Internet Service Provider (ISP)

• Ein ISP bietet gegen Entgelt verschiedene
  technische Leistungen an, die für die Nutzung
  oder den Betrieb von Internetdiensten
  Voraussetzung sind.
• Hosting
• Zugang ( Access)

58
Hosting-Provider

• Registrierung und Betrieb von Domains
• Vermietung von Webservern
• Vermietung von Platz in einem Rechenzentrum incl.
  Internetanbindung
• Zu den bedeutendsten Hosting-Providern in
  Deutschland für den privaten und den
  professionellen Bereich gehören Strato und 11
  (Stand 2009)

59
Access-Provider

• Bereitstellung von
• Wählverbindung (dial-up).
• Kunde benutzt analoges Modem oder ISDN (Dienste
  integrierendes digitales Netzwerk), um den
  Provider übers Telefonnetz anzuwählen
• Breitbandzugang
• über Kabelmodem oder DSL(digital subscriber line)

• Standleitung, auch Mietleitung (leased line)
• der gesamte Übertragungsweg immer zur Verfügung
• Preis ist abhängig von der zu überbrückenden
  Entfernung und der Bandbreite
• Etwa mit Datenraten bis zu 5 Gbit/s von allen
  größeren Netzbetreibern zu mieten (Stand 2006).
• Zu den bedeutendsten Access-Provider für
  Privatkunden in Deutschland gehören T-Online,
  Kabel-BW, AOL, 11, Freenet, Versatel, O2, Arcor
  (Stand 2009)

60
Der Provider
ISPs werben im kommerziellen Bereich mit

• Web-Hosting
• Server-Hosting
• Server-Housing (in eigener Co-location-Fläche)
• Shoplösungen mit ver-schlüsselter
  Kreditkartennr.-Übertragung
• Niederlassungen in mehreren Ländern
• Geschäftskritische Anwendungen

• (Drahtlose) Standleitung bis n Mbps
• Mehrfach redundanter Backbone
• VPN
• VoIP- und Sprachdienste
• WLAN-Hotspots
• Bundesweite Einwahl zum Ortstarif

vgl. ISP im Vergleich http//www.heise.de/ix/pro
vider/ (Stand 2006)
61
Zugang ins Internet

• Für Nichtnetzbetreiber, wie die meisten Schulen
  oder Privatpersonen, Breitbandzugang auf einen
  PoP (point of presence) - Rechner des ISP
• Kosten
• mtl. Gebühr als Volumentarif oder Flatrate zzgl.
  Basisanschlussgebühr.
• Verbindungsaufbau und Vergabe der IP-Adresse mit
  PPP (point-to-point protocol)
• Physikalische Verbindung zum PoP herstellen
• Authentifikation beim PoP durch Benutzername und
  Passwort. Beides erhält der Benutzer mit
  Vertragsabschluß
• PoP stellt dann eine dynamische IP-Adresse zur
  Verfügung, so dass der Wählnutzer für die Dauer
  der Verbindung volles Mitglied dieses
  Netzverbundes ist.
• (Dagegen erhalten im LAN die Server und
  die Netzwerkdrucker i.a. eine statische Adresse.
  Im Internet haben Router an Standleitungen oder
  ein PoP eine statische Adresse.)

62
Der Proxy-Server

• Programm, das auf einem Rechner im LAN läuft,
  z.B. auf einem Router.
• Clientanfragen werden nicht direkt an den
  entfernten Server geschickt, sondern an den Proxy.

63
Der Proxy-Server

• Vorteil
• Nur der Proxy tritt nach außen als Sender oder
  Empfänger auf
• Die einzelnen Arbeitsplätze brauchen keine eigene
  IP-Adresse, sondern nur der Proxy-Server
• Oft benötigte Daten (Web-Seiten) hält der Proxy
  vorrätig im Speicher (Cache)
• Eine Firewall kann als Schutzmauer zwischen
  eigenem LAN und "ungeschütztem" Netz eingerichtet
  werden.
• Nachteil
• Proxy liefert veraltete Fassungen eines
  HTML-Dokuments

64
Die Firewall

• Firewall
• Kontrolliert den Verkehr zwischen beiden Netzen
  mittels
• Paketfilter, d.h. Verbindungen werden nach vorher
  festgelegten Regeln zugelassen oder ggf.
  verweigert.
• Contentfilter, d.h. Paketinhalt wird geprüft,
  etwa auf Viren oder Spam.
• Protokollierung
• Sicherheitsrelevante Vorfälle werden in ein
  Logfile geschrieben.

65
Das Intranet

• Technisch wie Internet, aber innerhalb eines
  Rechnernetzes (eines LANs oder über mehrere
  Standorte eines Unternehmens).
• Wird typischerweise von Unternehmen für
  Mitarbeiter eingerichtet.
• Internetdienste wie etwa WWW, E-Mail, IRC, News,
  FTP werden hier für einen bestimmten Nutzerkreis
  zur Verfügung gestellt.
