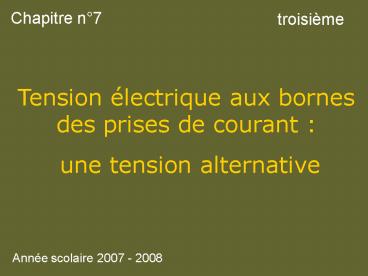

Chapitre n

1

• Chapitre n7

troisième
Tension électrique aux bornes des prises de
courant une tension alternative
Année scolaire 2007 - 2008
2
A la fin du chapitre, je dois être capable de
Identifier une tension continue et une tension
alternative.
Reconnaître le motif élémentaire dune tension
périodique.
Déterminer graphiquement la valeur maximum et la
période dune tension périodique.
Déterminer la période, la fréquence et la valeur
maximum à partir dun oscilloscope.
3
1. Comparons la tension aux bornes dune pile
avec la tension aux bornes des prises de courant.

• Informations utiles
• Une alimentation produit un courant continu.
• Un GBF produit un courant alternatif équivalent à
  une prise de courant.
• Une DEL sallume seulement quand son sens passant
  correspond au sens du courant.

Sens passant de la diode
Sens passant de la diode
4
Objectif 1 Quel est le sens du courant
alternatif ?
courant continu (pile)
courant alternatif (prise)
Alimentation

GBF
DEL n1
DEL n1
DEL n2
DEL n2
1.Notez vos observations pour chaque montage.
2. Que pouvez-vous de ces observations sur le
sens du courant dans le cas dun courant continue
et dun courant alternatif ?
5
(No Transcript)
6
Objectif 2 A quoi ressemblent une tension
continue et une tension alternative ?
On va mesurer la tension continue aux bornes
dune alimentation tous les 20 secondes pendant 3
minutes. ? ? Tableau 1
On va mesurer la tension alternative aux bornes
dun GBF tous les 10 secondes pendant 3 minutes.
? ? Tableau 2
Représentez sur une feuille de papier millimétrée
la tension continue et la tension alternative en
fonction du temps. Axe des abscisses temps en
seconde Axe des ordonnées la tension en volt
7
Tension continue tension aux bornes dune pile.
Tension alternative tension aux bornes dun GBF.
.
Ecrivez la définition dune tension continue et
dune tension alternative.
8
Repasser un rouge le motif élémentaire qui se
répète à lidentique au cours du temps.
Tension continue tension aux bornes dune pile.
Tension alternative tension aux bornes dun GBF.
.
9
En résumé Tension continue valeur
unique. Tension alternative valeurs positives
et négatives. Tension périodique motif qui se
répète dans le temps.
Identifiez ces trois tensions
Tension alternative et périodique
Tension continue
Tension périodique
10
2. Les caractéristiques dune tension alternative
périodique.
Peut-on trouver un nombre réduit de paramètres
pour identifier totalement une tension
alternative périodique ?
Oui, il y a 3 paramètres la période, la
fréquence et la tension maximale.
11
Mesurez sur votre courbe la valeur de la période.
T 100 s
12
On calcule la fréquence avec la relation f
1 / T
Calculez la fréquence de votre tension
alternative.
f 1/ 100 0,01 Hz
13
Mesurez sur votre courbe la valeur maximale de la
tension.
Umax 4,3 V
14
3. Lutilisation dun oscilloscope
Comment faire pour visualiser une tension
alternative quand la période est de plus en plus
petite ?
15
Étapes pour régler le  zéro
Étapes pour obtenir la courbe la plus grande sur
l écran.
16
(No Transcript)
17
Vous pouvez trouvez un simulateur doscilloscope
à ladresse http//www.ac-poitiers.fr/sc_phys/cr
es_lr/eleves/oscillo
18
Comment mesurer la période T avec un oscilloscope?
La période correspond à 3 carreaux. La période
est donnée par la relation T 3 x 2 6 ms
La période T est de 6 millisecondes
19
Comment mesurer la valeur maximale de la tension
Umax ?
La tension maximale correspond à 2 carreaux. La
tension maximale est donnée par la relation
Umax 2 x 2 4 V
20
4. Peut-on utiliser un multimètre dans le cas
dune tension alternative ?
Y a-t-il une relation entre la tension maximale
Umax et la tension efficace Ueff ?
21
Tension alternative périodique 1
Mesurez la tension maximale Umax et la tension
efficace Ueff ? Calculez le rapport Umax / Ueff .
La tension maximale correspond à 3 carreaux.
Léchelle sur laxe horizontale est réglée sur 2
V par carreau.
Un voltmètre en position AC mesure la tension
efficace.
Voltmètre en position AC .
Oscilloscope .
Ueff 3,9 V
Umax 3 x 2 6 V
22
Tension alternative périodique 2
Mesurez la tension maximale Umax et la tension
efficace Ueff ? Calculez le rapport Umax / Ueff .
Voltmètre en position AC .
Ueff 1,4 V
Umax 1 x 2 2 V
23
Tension alternative périodique 3
Mesurez la tension maximale Umax et la tension
efficace Ueff ? Calculez le rapport Umax / Ueff .
Voltmètre en position AC .
Ueff 6,4 V
Umax 2 x 5 10 V
24
1. Comparez les rapports Umax / Ueff à 2, ½ ,
v2 . 2. Déduisez la relation qui relie la tension
maximale et la tension efficace dune tension
alternative périodique ? Ecrivez la dans votre
cours.
2. La tension maximale et la tension efficace
sont reliées par Umax / Ueff v2 .
25
A retenir
On peut calculer la tension efficace par la
relation Ueff Umax
