Fondamenti di Networking

1

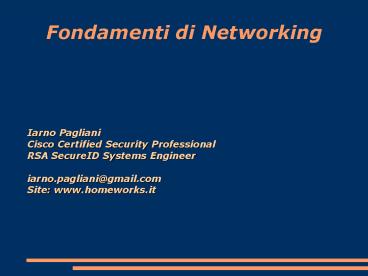

Fondamenti di Networking

• Iarno Pagliani
• Cisco Certified Security Professional
• RSA SecureID Systems Engineer
• iarno.pagliani_at_gmail.com
• Site www.homeworks.it

2
Agenda

• Il modello OSI e TCP/IP
• Cablaggio e tecnologie Ethernet
• Tipologie di rete
• Fondamenti di Switching e Routing
• Indirizzamento IP e subnet mask
• Protocolli principali
• Laboratorio

3
Il modello OSI e TCP/IP
4
Il modello OSI e TCP/IP

• Open Systems Interconnection (meglio conosciuto
  come Modello ISO/OSI) è uno standard stabilito
  nel 1978 dall'International Organization for
  Standardization, il principale ente di
  standardizzazione internazionale, (ISO), che
  stabilisce una pila di protocolli in 7 livelli.

5
Il modello OSI e TCP/IP

• Un modello standard di riferimento per
  l'interconnessione di sistemi aperti.
• Il modello ISO/OSI è costituito da una pila (o
  stack) di protocolli attraverso i quali viene
  ridotta la complessità implementativa di un
  sistema di comunicazione per il networking.

6
Il modello OSI e TCP/IP

• Riduce la complessità dividendo la comunicazione
  in parti più piccole e semplici.
• Standardizza le comunicazioni fra hardware e
  software differenti.
• Permette linteroperabilità di apparecchiature di
  produttori diversi.
• Sviluppo tecnologico più veloce, isolando i
  cambiamenti a un livello alla volta.

7
Il modello OSI e TCP/IP
8
Livello 7 applicazione

• Obiettivo interfacciare utente e macchina.
• es. Telnet, HTTP

9
Livello 6 presentazione

• Obiettivo
• trasformare i dati forniti dalle applicazioni in
  un formato standardizzato e offrire servizi di
  comunicazione comuni, come la crittografia, la
  compressione del testo e la riformattazione.
• es. JPEG,ASCII

10
Livello 5 sessione

• Obiettivo
• controllare la comunicazione tra applicazioni.
  Stabilire, mantenere e terminare connessioni
  (sessioni) tra applicazioni cooperanti.
• es. Sistema Operativo

11
Livello 4 trasporto (messaggio)

• Obiettivo
• permettere un trasferimento di dati trasparente
  e affidabile (implementando anche un controllo
  degli errori e delle perdite) tra due host.
• es. TCP, UDP, SPX

12
Livello 3 rete (pacchetto)

• Obiettivo
• rende i livelli superiori indipendenti dai
  meccanismi e dalle tecnologie di trasmissione
  usate per la connessione. Si occupa di stabilire,
  mantenere e terminare una connessione.
• es. IP, IPX

13
Livello 2 datalink (trama)

• Obiettivo
• permettere il trasferimento affidabile di dati
  attraverso il livello fisico. Invia trame di dati
  con la necessaria sincronizzazione ed effettua un
  controllo degli errori e delle perdite di
  segnale.
• es. 802.3/802.2, HDLS

14
Livello 1 fisico

• Obiettivo
• trasmettere un flusso di dati non strutturati
  attraverso un collegamento fisico, occupandosi
  della forma e del voltaggio del segnale. Ha a che
  fare con le procedure meccaniche e elettroniche
  necessarie a stabilire, mantenere e disattivare
  un collegamento fisico.
• es. EIA/TIA-232, V.35

15
Il modello OSI e TCP/IP
16
Il modello OSI e TCP/IP
17
Il modello OSI e TCP/IP

• La suite di protocolli Internet è un insieme di
  protocolli di rete che implementa la pila di
  protocolli su cui funziona Internet.
• É chiamata suite di protocolli TCP/IP, in
  funzione dei due più importanti protocolli in
  essa definiti il Transmission Control Protocol
  (TCP) e l'Internet Protocol (IP).

18
Il modello OSI e TCP/IP

• La differenza sostanziale fra TCP/IP e ISO/OSI
  consiste nel fatto che nel TCP/IP il layer
  applicativo è esterno alla pila di protocolli.
• I layer sono dunque solo 5 (applicazione,
  trasporto, rete, data-link, fisico) e i livelli
  sessione, presentazione sono assenti perché
  implementati (eventualmente) altrove.

19
Il modello OSI e TCP/IP
20
Suite di protocolli Internet

• Livello applicazioni
• HTTP, SMTP, POP3, IMAP, FTP, DNS SSH, IRC, SNMP,
  SIP, RTSP, Rsync, Telnet, HSRP, BitTorrent,
  RTP,...
• Livello di trasporto
• TCP, UDP, SCTP, DCCP ...
• Livello di internetworking
• IPv4, IPv6, DHCP, ICMP, BGP, OSPF, RIP, Ipsec...
• Livello di collegamento
• Ethernet, WiFi, PPP, Token ring, ARP, ATM, FDDI,
  LLC, SLIP ...
• Livello fisico
• Doppino, Fibra ottica, Cavo coassiale, WiFi ...

21
Cablaggio e tecnologie Ethernet

• Il Cablaggio è costituito dagli impianti fisici
• Le caratteristiche elettriche e le lunghezze dei
  cavi e dei connettori impiegati influenzano le
  tipologie di reti locali realizzabili

22
Cablaggio e tecnologie Ethernet

• Cavi Rame UTP/STP (connettori RJ-45) è
  utilizzato in particolare per il cablaggio delle
  reti locali secondo gli standard Ethernet / IEEE
  802.3
• Le fibre ottiche monomodali diametro del core
  8 µm e 10 µm e multimodali diametro del core di
  50 µm o 62.5 µm

23
Cablaggio e tecnologie Ethernet
24
Cablaggio e tecnologie Ethernet

• Lo standard Institute of Electrical and
  Electronics Engineers 802.3 descrive
• Una tecnologia per reti locali (LAN)
• occupa il livello fisico e la parte inferiore
  del livello datalink LLC (Logical Link Control) e
  MAC (Media Access Control).
• LLC è comune a tutti gli standard della famiglia
  IEEE 802, mentre il sottolivello MAC è più
  strettamente legato al livello fisico

25
Cablaggio e tecnologie Ethernet
26
Cablaggio e tecnologie Ethernet

• Le caratteristiche di 802.3 sono ben riassunte
  nell'acronimo CSMA/CD
• Carrier Sense ogni stazione sulla rete locale
  ascolta continuamente il mezzo trasmissivo
• Multiple Access il mezzo trasmissivo è condiviso
  da ogni stazione
• Collision Detection le stazioni sono in grado di
  rilevare la presenza di collisioni dovute alla
  trasmissione simultanea, e reagire di
  conseguenza.

27
Cablaggio e tecnologie Ethernet

• 802.3 prevede esclusivamente trasmissioni via
  cavo in banda base a velocità di 10, 100 e 1000
  Mbps, su cavi coassiali, doppini intrecciati
  (schermati e non) e fibre ottiche.
• Acronimi usati per le varie implementazioni del
  livello fisico, tutti del tipo ltNgtBaseltAgt, ad
  esempio 100Base-TX (Fast Ethernet) 100Base-FX
  1000Base-SX 1000Base-LX 1000Base-T

28
Cablaggio e tecnologie Ethernet

• IEEE 802.1 Higher layer LAN protocols
• IEEE 802.2 Logical link control
• IEEE 802.3 Ethernet
• IEEE 802.4 Token bus (dismesso)
• IEEE 802.5 Token Ring
• IEEE 802.11 Wireless local area network
• IEEE 802.13 (non utilizzato)
• IEEE 802.14 Cable modem (dismesso)
• IEEE 802.15 Wireless personal area network
• IEEE 802.16 WiMAX

29
Cablaggio e tecnologie Ethernet

• Ethernet attualmente è il sistema LAN più
  diffuso per diverse ragioni
• È nata molto presto e si è diffusa velocemente
  per cui l'uscita di nuove tecnologie come FDDI ed
  ATM hanno trovato il campo occupato.
• Rispetto ai sistemi concorrenti è più economica e
  facile da usare.
• Funziona bene e genera pochi problemi.
• È adeguata all'utilizzo con TCP/IP.

30
Tipologie di rete

• LAN local area network, in italiano rete locale.
• WAN (wide area network) è una rete geografica
• MAN rete metropolitan area network
• WLAN wireless local area network, indica una
  rete locale senza fili che sfrutta la
  tecnologia wireless
• PANPersonal Area Network

31
Tipologie di rete

• Rete a stella o stella estesa
• Rete a bus
• Rete ad anello o token ring
• Rete mesh
• Rete full-mesh
• Rete hub and spoke

32
Tipologie di rete
33
Fondamenti di Switching e Routing
34
Fondamenti di Switching e Routing

• BRIDGE e SWITCH dispositivo di rete che si
  colloca al livello datalink del modello ISO/OSI.
  In grado di individuare l'indirizzo del nodo
  mittente e del nodo destinatario.
• Il comportamento del bridge è simile a quello
  dello switch, ma il suo ruolo nell'architettura
  di una rete è analogo ...

35
Fondamenti di Switching e Routing

• ... a quello del repeater introdotto per ridurre
  le collisioni. In aggiunta maggiore
  espandibilità in termini di numero di
  porte performance migliori funzionalità
  (Spanning Tree, LAN virtuali (VLANs), QoS
  (Quality of Service))

36
Fondamenti di Switching e Routing

• Esistono tre tipologie di instradamento che
  possono essere utilizzate da uno switch
• cut-through
• store-and-forward
• fragment-free (64bytes)

37
Fondamenti di Switching e Routing

• Indirizzo MAC viene detto anche indirizzo fisico
  o indirizzo ethernet o indirizzo LAN, ed è un
  codice di 48 bit (6 byte) assegnato in modo
  univoco ad ogni scheda di rete ethernet prodotta
  al mondo 00-50-FC-A0-67-2C
• http//www.iana.org/assignments/ethernet-numbers

38
Fondamenti di Switching e Routing

• Unicast Indirizzi individuali legati alle NIC.
• Broadcast Identificano tutti gli indirizzi.
• (FFFF.FFFF.FFFF)
• Multicast Identificano un gruppo di indirizzi.
• (0100.5Exx.xxxx)

39
Fondamenti di Switching e Routing

• Comunicazione a livello due

40
Fondamenti di Switching e Routing

• I router operando a livello 3 non utilizzano il
  MAC address ma l'indirizzo IP per cui vanno
  configurati
• Indirizzo IP è un numero che identifica
  univocamente nell'ambito di una singola rete i
  dispositivi collegati

41
Fondamenti di Switching e Routing

• Comunicazione a Livello TRE

42
Indirizzamento IP e subnet mask

• Le classi di indirizzi IP
• Classe A il primo byte rappresenta la rete, gli
  altri l'host 0-127.x.x.x. La maschera di rete
  è 255.0.0.0, o /8. Questi indirizzi iniziano
  tutti con un bit a 0.
• Classe B i primi due byte rappresentano la rete,
  gli altri l'host 128-191.y.x.x (gli y sono
  parte dell'indirizzo di rete, gli x
  dell'indirizzo di host). La maschera di rete è
  255.255.0.0, o /16. Questi indirizzi iniziano con
  la sequenza 10
• Classe C i primi 3 byte rappresentano la rete,
  gli altri l'host 192-223.y.y.x. La maschera di
  rete è 255.255.255.0, o /24. Questi indirizzi
  iniziano con la sequenza 110

43
Indirizzamento IP e subnet mask

• Le classi di indirizzi IP
• Classe D riservata agli indirizzi multicast
• 224-239.x.x.x. Questi indirizzi cominciano con
  la sequenza 1110. Non hanno maschera di rete,
  essendo tutti e 32 i bit dell'indirizzo
  utilizzati per indicare un gruppo, non un singolo
  host.
• Classe E riservata per usi futuri
  240-255.x.x.x. Questi indirizzi cominciano con
  la sequenza 1111 e non è definita una maschera di
  rete

44
Indirizzamento IP e subnet mask

• Le classi di indirizzi IP privati
• (RFC 1918)
• 10.0.0.0 gt 10.255.255.255
• 172.16.0.0 gt 172.31.255.255
• 192.168.0.0 -gt 192.168.255.255

45
Indirizzamento IP e subnet mask

• Le classi di indirizzi vari
• Localhost Loopback Address
• 127.0.0.0 127.255.255.255
• Zeroconf
• 169.254.0.0 169.254.255.255
• Multicast
• 224.0.0.0 - 239.255.255.255

46
Fondamenti di Switching e Routing
47
Protocolli principali TCP
48
Protocolli principali TCP

• Quando due computer utilizzano TCP devono
  innanzittutto creare una sessione utilizzano la
  procedura handshaking a tre vie per creare una
  sessione affidabile.Host A manda a Host B un
  segmento TCP attivando il flag SYN
• Host A indica che il campo Sequence number è
  valido e che quindi deve essere letto
• ISN Initial Sequence Number
• Host B risponde a Host A con i flag SYN e ACK
  attivi.
• Host B risonde indicando un proprio ISN e attiva
  l'ACK indicando l'ISN1 di Host A
• Host A risponde a sua volta con il flag ACK.
• Host A attiva l'ACK indicando l'ISN1 di PC2
• La comunicazione è stabilita e Host A può
  iniziare ad inviare gli altri segmenti.

49
Protocolli principali TCP

• SYN1 ACK0 SEQ-NUMX
• CLIENT --------------------------------------gt
  SERVER
• SYN1 ACK1 SEQ-NUMY ACK-NUMX1
• CLIENT lt--------------------------------------
  SERVER
• ACK1 SEQ-NUMX1 ACK-NUMY1

• CLIENT --------------------------------------gt
  SERVER

SEQ-NUM1000 ACK-NUM5000 DATI100 byte CLIENT
--------------------------------------gt
SERVER SEQ-NUM5000 ACK-NUM1100 DATI250
byte CLIENT lt------------------------------------
-- SERVER SEQ-NUM1100 ACK-NUM5250 DATI150
byte CLIENT -------------------------------------
-gt SERVER SEQ-NUM5250 ACK-NUM1250 DATI0
byte CLIENT lt------------------------------------
-- SERVER
50
Protocolli principali UDP
51
Protocolli principali ICMP

• Il protocollo ICMP (Internet Control Message
  Protocol) è un protocollo di servizio che si
  preoccupa di trasmettere informazioni riguardanti
  malfunzionamenti, informazioni di controllo o
  messaggi tra i vari componenti di una rete di
  calcolatori.
• ICMP è incapsulato direttamente in IP, non è
  quindi garantita la consegna a destinazione dei
  pacchetti. Viene utilizzato da molti programmi,
  tra cui ping e traceroute.

52
Protocolli principali ICMP
53
Protocolli principali ICMP

• 0 Echo reply
• 3 Destinazione irraggiungibile
• 4 Source quench
• 5 Redirect
• 6 Indirizzo host alternativo
• 8 Echo request
• 9 Router advertisement
• 10 Router selection
• 11 Richiesta scaduta
• 12 Errore nei parameteri
• 13 Timestamp request
• 14 Timestamp reply
• 15 Information Request
• 16 Information Reply

54
Protocolli principali

• Applicazione Protocollo Applicazione Transport
• Posta Elettronica SMTP TCP
• Accesso Remoto Telnet TCP
• Trasferimento File FTP TCP
• Web HTTP TCP
• Server file remoto NFS tipicamente UDP
• Telefonia Internet proprietario tipicamente
  UDP
• Gestione della rete SNMP tipicamente UDP
• Protocollo Routing RIP tipicamente UDP
• Risoluzione Nomi DNS tipicamente UDP

55
RFC - Request For Comments

• Definiscono gli standard di Internet e vengono
  costantemente aggiornati
• http//rfc.altervista.org/

56
Domande
