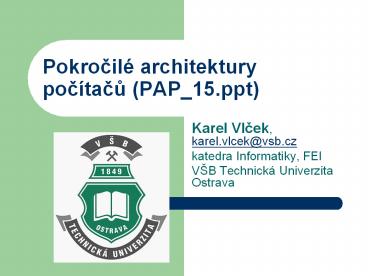

Pokrocilé architektury pocítacu (PAP_15.ppt)
  • Karel Vlcek, karel.vlcek_at_vsb.cz
  • katedra Informatiky, FEI
  • VŠB Technická Univerzita Ostrava

2
Architektury príštích procesoru
  • Speciální architektury - úvod
  • Data-flow procesory
  • Umelé neuronové síte
  • Architektury s fuzzy logikou
  • Kvantové pocítace

3
Speciální architektury procesoru -
charakteristika
  • Jako speciální architektury procesoru jsou
    oznacovány všechny, které nemají spolecný základ
    vytvorený von Neumannem (princetonský) nebo
    architekturu vzniklou na Harvardove universite
  • Bývají oznacovány pojmem non-von Neuman
    architectures
  • Zpracovávají informaci ne podle programu, ale na
    základe jiného popisu algoritmu

4
Speciální architektury procesoru - odlišnosti
  • Speciální architektury procesoru se vyznacují
    dvema základními odlišnostmi
  • Neobsahují cítac instrukcí
  • Nepracují podle algoritmu ve forme programu

5
Speciální architektury procesoru - podobnosti
  • Speciální architektury procesoru se vyznacují i
    podobnostmi
  • Mohou být podobné napríklad tím, že jejich
    architektura je superskalární, závislá na
    cinnosti prekladace (obdoba VLIW)
  • Nekteré architektury je možné prirovnat k
    architekturám SIMD, až na to, že mechanismus
    pusobení instrukce je nahrazen jiným mechanismem

6
Data-flow architektury - úloha token
  • Vykonávání algoritmu není zapsáno jako program,
    ale je rízeno prítomností dat, která mají být
    zpracovávána operací
  • Vykonávání operace je uvedeno do cinnosti tím, že
    jsou privedena data, potom, co byla dokoncena
    predcházející operace
  • Spouštení operace zajištuje tzv. token, stejne
    jako povel pal vojákum na strelnici

7
Druhy token
  • Operace muže být spouštena dvema token, když se
    jedná o operaci scítání, odecítání, násobení,
    delení nebo o podobnou operaci
  • Operace je spuštena boolovskou promennou,
    jedná-li se o prepínac nebo o filtr dat
  • Rozhodovací blok je realizován rovnež pomocí
    token, které je predstavováno boolovskou promennou

8
Práce s pametí u data-flow procesoru (1)
  • Data-flow architektury mají vlastnosti, které
    jsou vhodné pro realizaci paralelních struktur
  • Realizace není snadnou záležitostí, vyžadují
    použití rychlé pameti, které jsou schopné
    reagovat na požadavky více procesních elementu

9
Práce s pametí u data-flow procesoru (2)
  • Pri výstavbe Data-flow architektury se casto
    uvažuje o principu superthreaded procesoru nebo
    hyperthreaded procesoru
  • Pritom jsou využívány necinné casové sloty stejne
    jako pri provozu linky výkonných jednotek
  • Tím je zvyšován paralelismus na úrovni, která je
    príznacná pro replikované výkonné jednotky
    data-flow procesoru

10
Umelé neuronové síte (1)
  • Umelé neuronové síte jsou založeny na soucinnosti
    mnoha umelých neuronu

w0
i0

w1
i1

výstup
Aktivacní funkce

i2
w2

wn-1
in-1

11
Umelé neuronové síte (2)
  • Neurony mohou být usprádány do jednovrstvových
    struktur nebo vícevrstvoých struktur
  • Cinnost je demonstrována na operaci komprese
    obrazu pro ruzné podmínky

12
Goals
  • Investigation of the two types of nn (AMLP, SOFM)
  • Testing Software Development
  • Verify compression, possibly additional effects
    of the nns
  • Evaluate and compare results

13
Auto-associative multilayer perceptron
  • Perform dimensionality reduction
  • The principle of compression/decompression

14
Self-Organizing feature map
  • Compress using categorization
  • SOFM is a quantization vector

15
Competence of the Testing (simulation) software
  • Design AMPLs and SOFM s
  • Change architecture of nn on demand
  • Adapt nns to images
  • Simulate compression and decompression using nns
  • Calculate SNR

16
Simulation (1)
  • 8bit quantization
  • Investigate (objective and subjective) effects of
    the blocks size and CR
  • Fidelity Criterion

17
Simulation (2)
  • 4 models of AMLP (for CR21 and 41) and 88 and
    44
  • 6 models of SOFM for image block sizes 88 and
    44

18
Results AMLP
  • Adaptation to image Table only
  • generalization capabilities
  • Compress Ratio
  • CR n / p
  • smallest 21
  • largest 41
  • Image Block Sizes
  • Optimal size is 88

19
Results AMLP
  • For block sizes 44 one iteration of the
    adaptation is sufficient

20
Results AMLP
  • Faultiness of SNR (block 4x4)
  • CR 41 CR 21
  • SNR 27,67 dB SNR 27,67 dB

21
Results SOFM
  • Compress Ratio
  • evaluation
  • large CRs, but with higher image distortion
  • it is possible to reduce the number of ID bits
    and thereby increase CR
  • Image block sizes
  • it influences on Kohonens size layer

22
Results SOFM
  • Effect of image block size
  • blocks 88 blocks 44

23
Results SOFM
  • The best result

24
Scheme of perceptron
25
The VHDL model of perceptron
  • -- Neuron
  • ENTITY neuron IS
  • PORT (x1,x2 IN floating
  • Y OUT floating)
  • END neuron
  • ARCHITECTURE behavioral OF neuron IS
  • BEGIN
  • perc PROCESS (x1, x2)
  • BEGIN
  • y lt 0
  • IF (x1w1x2w2) gt b THEN
  • y lt 1
  • END IF
  • END PROCESS perc
  • END behavioral

26
Conclusion
  • Disadvantage quality of compression is lower
    compared to special compression algorithms.
    (Method was compared with JPEG standard)
  • Advantage the method allows to reconstruct
    non-complete or noised data, which are caused by
    transmission channel

27
Test Designs Multilevel nets
28
Test Designs Kohonens net
29
Image Table
30
Image Bird
31
Image Lena
32
Image Pepper
33
Image Poruba town
34
Literatura
  • Dvorák, V. Architektura a programování
    paralelních systému, VUTIUM Brno, (2004), ISBN
    80-214-2608-X
  • Dvorák, V., Drábek, V. Architektura procesoru,
    VUTIUM Brno, (1999), ISBN 80-214-1458-8
  • Drábek, V. Výstavba pocítacu, PC-DIR, s.r.o.
    Brno, (1995), ISBN 80-214-0691-7
  • Mueller, S. Osobní pocítac, Computer Press,
    Praha, (2001), ISBN 80-7226-470-2
  • Pluhácek, A. Projektování logiky pocítacu,
    Vydavatelství CVUT Praha, (2003), ISBN
    80-01-02145-9
  • Havel, V., Vlcek, K., Mitrych, J. Neural Network
    Architecture for Image Compresson, IFAC PDS04,
    pp. 389-394, ISBN 83-908-409-8-7
