Materiales Met

1

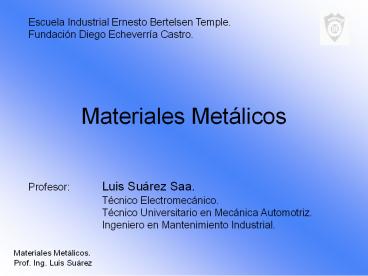

Materiales Metálicos
Escuela Industrial Ernesto Bertelsen
Temple. Fundación Diego Echeverría Castro.

• Profesor Luis Suárez Saa.
• Técnico Electromecánico.
• Técnico Universitario en Mecánica Automotriz.
• Ingeniero en Mantenimiento Industrial.

Materiales Metálicos. Prof. Ing. Luis Suárez
2
Materiales Metálicos

• Son aquellos que están compuestos básicamente por
  uno o más metales. También pueden contener otros
  materiales como el carbono.

• Los materiales metálicos cuyo componente
  principal es el hierro son llamados materiales
  férricos.
• Los materiales metálicos obtenidos a partir de
  otros metales son llamados materiales no
  férricos.

Hierro
Acero
Materiales Metálicos. Prof. Ing. Luis Suárez
Zinc
Cobre
3
Materiales Férricos

• El metal más empleado en la actualidad es el
  hierro en cualquiera de sus presentaciones, ya
  que tanto las técnicas de extracción del mineral
  como los procesos de obtención del metal son
  relativamente económicos.
• Minerales que contienen mucho hierro la
  magnetita, la hematites, la limonita y la
  siderita.

Materiales Metálicos. Prof. Ing. Luis Suárez
4
Hierro Puro

• El hierro puro es un metal de color blanco
  grisáceo y tiene una concentración de un 99,9 o
  más.
• Tiene pocas aplicaciones industriales y resulta
  muy difícil de obtener.
• También se llama hierro forjado por que es muy
  dúctil y maleable.
• Se emplea en trabajos de forja y para construir
  electroimanes y transformadores eléctricos.

Electroimán
Transformador
Materiales Metálicos. Prof. Ing. Luis Suárez
5
Aceros

• Los aceros son aleaciones de hierro y de carbono
  (entre el 0,03 y el 1,76 ) a las que se añaden
  otros materiales (manganeso, níquel, titanio,
  etc.) según las propiedades del tipo de acero que
  se desee lograr.
• Se aplican en muchos campos industriales.
• Hay dos tipos de aceros
• Aceros Comunes.
• Aceros Aleados.

Materiales Metálicos. Prof. Ing. Luis Suárez
6
Aceros Comunes

• Hechos sólo con hierro y carbono. Son muy fáciles
  de soldar y poco resistentes a la corrosión. Se
  emplean en estructuras, clavos, tornillos,
  herramientas, etc.

Materiales Metálicos. Prof. Ing. Luis Suárez
7
Aceros Aleados

• Hechos con hierro, carbono y otros elementos. Muy
  resistentes a la corrosión, al desgaste y a las
  altas temperaturas. Se emplean para fabricar
  instrumentos y piezas especiales.

Materiales Metálicos. Prof. Ing. Luis Suárez
8
Fundiciones

• Las fundiciones son aleaciones de hierro y
  carbono (entre el 1,76 y el 6,67 ) .
• Al tener más carbono resisten mejor la corrosión
  y los cambios de temperatura.
• Son fáciles de moldear y se emplean en la
  fabricación de piezas de gran tamaño.
• Se clasifican en
• Fundiciones Ordinarias.
• Fundiciones Aleadas.

Materiales Metálicos. Prof. Ing. Luis Suárez
9
Fundiciones Ordinarias

• Hechos sólo con hierro y carbono y alguna pequeña
  parte de otro material. No se pueden trabajar en
  la forja.

Materiales Metálicos. Prof. Ing. Luis Suárez
10
Fundiciones Aleadas

• Hechos con hierro, carbono y otros elementos con
  los cuales mejoran sus propiedades.

Materiales Metálicos. Prof. Ing. Luis Suárez
11
Materiales No Férricos

• Los materiales no férricos son más caros y
  difíciles de obtener que los férricos, sin
  embargo presentan algunas propiedades que los
  hacen necesarios son más difíciles de oxidar,
  conducen mejor la electricidad y el calor, funden
  a temperaturas más bajas, son más fáciles de
  mecanizar, etc.
• Se clasifican en
• Metales Pesados.
• Metales Ligeros.
• Metales Ultraligeros.

Materiales Metálicos. Prof. Ing. Luis Suárez
12
Metales Pesados.

• Su densidad es igual o mayor a 5 Kg./dm3. Entre
  ellos están el cobre, el plomo, el zinc, el
  estaño, el níquel, el mercurio, el wolframio, etc.

Zinc
Mercurio
Cobre
Wolframio
Materiales Metálicos. Prof. Ing. Luis Suárez
13
Metales Ligeros

• Su densidad es entre 2 y 5 Kg./dm3. Son ejemplos
  el aluminio y el titanio.

Titanio
Aluminio
Materiales Metálicos. Prof. Ing. Luis Suárez
14
Metales Ultraligeros

• Con densidad menor de 2 Kg./dm3. El magnesio es
  el más utilizado en la industria.

Magnesio Natural
Magnesio Elaborado
Materiales Metálicos. Prof. Ing. Luis Suárez
15
El Cobre

• El cobre es un metal de color rojo brillante, muy
  resistente a la corrosión, conduce bien el calor
  y la electricidad, es muy dúctil y maleable. Se
  obtiene de minerales como la cuprita, la
  calcopirita y la malaquita.

Malaquita
Calcopirita
Cuprita
Materiales Metálicos. Prof. Ing. Luis Suárez
16

• Se ha usado desde la antigüedad para hacer armas,
  adornos, monedas, etc. Hoy se usa en conductores
  eléctricos, alambiques, y conducciones de gas y
  agua, así como otros usos en construcción. Sus
  aleaciones principales son
• Los Bronces Aleaciones de cobre y estaño, tanto
  más duras cuanto más estaño contienen.
• Los Latones Aleaciones de cobre y zinc usadas
  para hacer canalizaciones, tornillos, válvulas de
  gas y agua, bisagras, etc..

Latones
Bronce
Cobre
Materiales Metálicos. Prof. Ing. Luis Suárez
17
Zinc

• El zinc es un metal blando de color blanco
  azulado, resistente a la intemperie. Se obtiene
  de la blenda.
• Se emplea en la fabricación de recipientes,
  canalones y planchas para cubiertas. También para
  recubrir planchas de hierro por dos
  procedimientos
• Cincado Introduciendo las piezas de hierro en un
  baño de zinc fundido.
• Galvanizado Recubriendo las piezas de hierro por
  electrolisis.

Blenda
Nave de zincado
Galvanizado
Materiales Metálicos. Prof. Ing. Luis Suárez
18
Estaño

• El estaño es un metal de aspecto blanco
  brillante, muy resistente al aire, fácil de
  fundir y de trabajar. Es muy maleable en frío y
  en caliente se torna quebradizo. Se obtiene de la
  casiterita.
• Se emplea, aleado con plomo o con plata, para
  soldadura blanda. También para recubrir el
  hierro, obteniendo hojalata, y para recubrir el
  cobre, pues al no ser tóxico puede usarse en
  instrumentos de alimentación.

Casiterita
Estaño
Hojalata
Materiales Metálicos. Prof. Ing. Luis Suárez
19
Aluminio

• El aluminio es un metal de color plateado claro,
  es muy resistente a la oxidación, ligero, buen
  conductor del calor y la electricidad y fácil de
  mecanizar. Se obtiene de la bauxita.
• Se emplea en aleaciones ligeras, tan resistentes
  como el acero y mucho menos pesadas. Con ellas se
  fabrican productos muy variados, desde latas de
  refrescos como fuselajes de aviones, ventanas,
  maquinaria, etc.

Bauxita
Materiales Metálicos. Prof. Ing. Luis Suárez
Productos de aluminio
20
Titanio

• Este metal se extrae de dos minerales, el rutilio
  y la ilemita.
• Es de color blanco plateado, brillante, ligero,
  muy duro y resistente.
• Se emplea en varias industrias como la
  aeroespacial, automotriz, militar, energética,
  naval, decorativa, etc.

Titanio
Materiales Metálicos. Prof. Ing. Luis Suárez
Productos de Titanio
21
Mercurio

• Es un metal pesado plateado que a temperatura
  ambiente es un líquido inodoro (no tiene olor).
  Es un mal conductor del calor comparado con otros
  metales, aunque no es mal conductor de la
  electricidad.
• Se emplean en instrumentos de medición
  principalmente termómetros y tensiómetros,
  enchufes, rectificadores eléctricos,
  interruptores, lámparas fluorescentes y como
  catalizador.

Mercurio
Productos de Mercurio
Materiales Metálicos. Prof. Ing. Luis Suárez
22
Magnesio

• El magnesio se extrae de diferentes minerales,
  como el olivino, el talco, el asbesto y la
  magnesita.
• Es un metal de color blanco brillante similar a
  la plata, muy ligero, blando, maleable y poco
  dúctil.
• El uso principal del metal es como elemento de
  aleación del aluminio, empleándose en envases de
  bebidas, en componentes de automóviles y en
  maquinaria diversa.

Magnesita
Productos de Magnesio
Materiales Metálicos. Prof. Ing. Luis Suárez
