6 Programmable modules

1

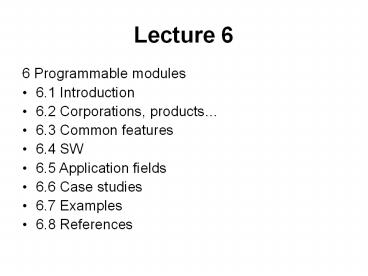

Lecture 6

• 6 Programmable modules
• 6.1 Introduction
• 6.2 Corporations, products
• 6.3 Common features
• 6.4 SW
• 6.5 Application fields
• 6.6 Case studies
• 6.7 Examples
• 6.8 References

2
Telemecanique - Zelio Logic France
3
Siemens AG LOGO! Germany
4
Mitsubishi Electric - Alpha Japan
5
Moeler EASY Germany
6
Rídicí relé EASY firmy Moeller
7
Rídicí relé EASY firmy Moeller
8
Crouzet Millenium II France
9
(No Transcript)
10
(No Transcript)
11
Programovacích jazyky podle standardu IEC
1131-3 - názvosloví

• Jazyky grafické (LD, FBD, SFC)
• Jazyky textové (IL, ST)

12
Jazyk funkcního blokového schématu AFunction
Block Diagram FBDNFunktionsbausteindiagramm FBD

• Funktionsbausteinsprache (FBS)
• Jazyk funkcních bloku (FB)
• Funkcní diagram (FUP)

13
Logické moduly LOGO! - latest version

• nová modulární rada
• centrální jednotka (8I/4Q)
• ve variante Logo!Basic (s tlacítky a displejem)
• ve variante Logo!Pure (bez tlacítek a displeje)
• u typu se stejnosmerným napájením dva ze vstupu
  použitelné jako analogové (0 až 10V) nebo jako
  rychlé vstupy
• rozširující moduly (4I/4Q)

14
Logické moduly LOGO! - nyní II
15
Logické moduly LOGO! - nyní III

• Rozširující moduly jednotná velikost (šírka
  polovicní oproti centrální jednotce)
• digitální (vždy ve velikosti ctyri vstupy a ctyri
  výstupy)
• analogové (dva vstupy 0 až 20mA
• nebo 0 až 10V)
• komunikacní (krome drívejší AS-i pribyla možnost
  pripojení na instalacní sbernice EIB a LON).

16
Typické úlohy rešené pomocí LOGO! -I

• Automatizace v instalacní technice v domácnostech
  i ve verejných budovách (osvetlení místností,
  osvetlení výloh, ovládání žaluzií, rolet, okenic,
  dverí, vrat, vetrání, bezpecnostních zarízení,
  slunecních kolektoru, domácích vodáren apod.)
• Automatizace strojních zarízení (cerpadla,
  kompresory, míchadla, nádrže, sila, pohyblivé
  schody, dopravníky)

17
Typické úlohy rešené pomocí LOGO! - II

• Automatizace zarízení používaných na lodích
  (predevším ve spojení s AS-interface )
• Speciální úlohy ve sklenících, zimních zahradách
• Predzpracování signálu pro další rídicí systémy
• Rízení jednoduchých jednoúcelových zarízení a
  stroju nejruznejšího typu
• Testovací zarízení, kde je nutno vykonávat velký
  pocet jednoduchých sekvencí

18
Základní funkce GF v LOGO! I
19
Casový diagram funkce AND s detekcí nábežné hrany
20
Základní funkce GF v LOGO! II
21
Porovnání aplikace funkce zpoždeného vypnutí
v klasické spínací technice a v jazyku FBD
v LOGO!
22
Znázornení jednoho bloku pro logický soucet na
displeji LOGO!
23
Programování logické funkce odzadu prímo na
LOGO!
24
Struktura menu v LOGO! sloužící pro prímé
programování
25
Príklad cásti spínacího programu vytvoreného
v prostredí LOGO!Soft Comfort
26
Prirazení fyzických vstupu/výstupu k virtuálním
ASi výstupum/ vstupum
27
Mikrokontroléry ALPHA
28
Vývojové prostredí pro PneuAlpha
29
LOGO! Soft
30
LOGO! Soft Comfort
31
Pneu Alpha Visual Logic
32
Easy Soft
33

• Logické moduly MOELLER EASY dostupné na trhu
• Základní prístroje
• EASY412-DC-R EASY412-DC-RC EASY412-DC-RCX
  EASY412-DC-TC EASY412-DC-TCX EASY412-DA-RC
  EASY412-AC-R EASY412-AC-RC EASY412-AC-RCX
  EASY619-DC-RC EASY619-DC-RCX EASY619-AC-RC
  EASY619-AC-RCX. EASY621-DC-TC EASY621-DC-TCX


34

• Rozširující prístroje
• EASY620-DC-TE EASY618-DC-RE EASY618-AC-RE
  EASY202-RE EASY200-EASY EASY205-ASI
  EASY204-DP

35

• 2.3.4 Crouzet Millenium II
• Z oznacení typu Millenium II lze vycíst
  jeho vlastnosti.
• XXxxxx xxx xxx
• EC - prístroj bez tlacítek a bez displeje
• SA - základní prístroj
• XT - rozširitelný prístroj
• XC - rozširující prístroj
• xxXXxx xxx xxx
• 12 - 8 vstupu a 4 výstupy
• 20 - 12 vstupu a 8 výstupu
• xxxxxx xxx xxX
• 1 - napájení 24 V DC, výstupy reléové
• 2 - napájení 24 V DC, výstupy tranzistorové
• 3 - napájení 100-240 V AC, výstupy reléové
• 4 - napájení 24 V AC, výstupy reléové
• Logické moduly Crouzet Millenium II dostupné na
  trhu
• EC 12-88 950 021
• EC 12-88 950 022

36

• Logicke moduly Zelio Logic dostupné na trhu
• Zelio SR1-A101BD
• Zelio SR1-B121BD
• Zelio SR1-A101FU
• Zelio SR1-B101FU
• Zelio SR1-B201FU
• Zelio SR1-B201FU
• Znacení logických modulu Zelio Logic
• BD - napájení 24 V ss.
• FU - napájení 100 240 V st.
• - - reálný cas
• B.. - výstupy jsou reléové
• 10 - vstup/výstup 6/4
• 12 - vstup/výstup 8/4
• 20 - vstup/výstup 12/8

37

• Z oznacení typu Alpha Controller lze vycíst
  jeho vlastnosti.
• AL-aMb-c
• ECC-PNAL-aMb-c
• AL Alpha Logic
• PNAL Pneu Alpha
• a pocet vstupu a výstupu
• 6 - 6 vstupu a výstupu
• 10 - 10 vstupu a výstupu
• 20 - 20 vstupu a výstupu
• b varianta použitého výstupu
• R - reléové (kontaktní) výstupy
• T - tranzistorové výstupy
• c napájení a jednotkové napetí
• A - je napájení a jednotkové napetí vstupu 24 V
  DC
• D - je napájení a jednotkové napetí vstupu
  115/230 V AC

38

• Logické moduly Mitsubishi Alpha Controller
  dostupné na trhu
• AL-6MR-A
• AL-10MR-A
• AL-10MR-D
• AL-10MT-D
• AL-20MR-A
• AL-20MR-D
• AL-20MT-D
• Logické moduly Mitsubishi PneuAlpha dostupné na
  trhu
• ECC-PNAL-6MR-A
• ECC-PNAL -10MR-A
• ECC-PNAL -10MR-D
• ECC-PNAL -10MT-D
• ECC-PNAL -20MR-A
• ECC-PNAL -20MR-D
• ECC-PNAL -20MT-D

39
(No Transcript)
40
(No Transcript)
41

• Vstupy
• I1 - ON/OFF vypínac celého zarízení
• I2 - detektor setmení
• I3 - snímac pohybu
• I4 - testovací tlacítko
• I5 - vypínac minimálního osvetlení
• I6 - vypínac hlavního osvetlení
• I7 - vypínac osvetlení pred obchodem
• I8 - vypínac osvetlení vývesního štítu
• Výstupy
• Q1 - minimální osvetlení
• Q2 - hlavní osvetlení
• Q3 - osvetlení pred obchodem
• Q4 - osvetlení vývesního štítu

42
(No Transcript)
43
(No Transcript)
44

• Vstupy
• I1 - teplomer vnitrní
• I2 - teplomer vnitrní
• I3 - teplomer venkovní
• Výstupy
• Q1 - zavlažovací ventil
• Q2 - zavlažovací ventil
• Q3 - vetrací klapka
• Q4 - pritápení

45
(No Transcript)
46
(No Transcript)
47

• Vstupy
• Vstupní signály, krome tlacítka Žádost o
  prejití umísteného na stojanu semaforu, ovládá
  školený policista. Jsou to prepínace chodu
  semaforu.
• I1 - tlacítko Žádost o prejití
• I2 - tlacítko Žádost o prejití
• I3 - spínac V provozu / Mimo provoz
• I4 - spínac Deaktivace automatického vypnutí
• I5 - tlacítko Krokování
• I6 - spínac Automaticky / Rucne

48

• Výstupní signály jsou u této úlohy použity pouze
  k prepínání svetel semaforu.
• Q1 - semafor Zelená pro automobily
• Q2 - semafor Oranžová pro automobily
• Q3 - semafor Cervená pro automobily
• Q4 - semafor Zelená pro chodce

49
How much does it cost?
50
How to find all to LOGO!

• www.siemens.de
• Suche LOGO! (exclamation mark important)
• 1.LOGO! Innovative switching and control
  LOGO!
• - DemoSoftware
• Manuals
• LOGO! (DE,EN,FR,IT,ES)
• ..

51
How to install demo Software

• www.siemens.de
• Suche LOGO! (exclamation mark important)
• 1.LOGO! Innovative switching and control LOGO!
• DemoSoftware (Deutch, English)
• Manuals
• ..

52
How to run examples

• Start
• Program Files
• Siemens
• LogoSoftV4
• Samples
• Doc
• Applications_en.pdf
• Example1(open in
  AcrobatReader)
• Programm
• Ex_01.lsc (open in SW Tool
  LogoSoftV4)

53
How to learn more

• www.siemens.de
• Suche LOGO! (exclamation mark important)
• 1.LOGO! Innovative switching and control LOGO!
• DemoSoftware (Deutch, English)
• Manuals
• Training Transparencies (German, English,French)
  .as ppt file zipped

54
How to learn more
55
(No Transcript)
56
(No Transcript)
57
(No Transcript)
58
(No Transcript)
59
(No Transcript)
60
(No Transcript)
61
(No Transcript)
62
(No Transcript)
63
(No Transcript)
64
(No Transcript)
65
(No Transcript)
66
(No Transcript)
67
(No Transcript)
68
(No Transcript)
69
(No Transcript)
70
(No Transcript)
71
(No Transcript)
72
(No Transcript)
73
References

• www.siemens.de
• www.crouzet.com
• Comparison of programmable modules
• (comparison.xls)

74
Lectures at disposal

• http//PLC-LECTURES.WZ.CZ
• Password 24PLC13
• Not public, only for our course !
• (first edition)
• Simple web page
• Lecture1
• Lecture2
• ..
