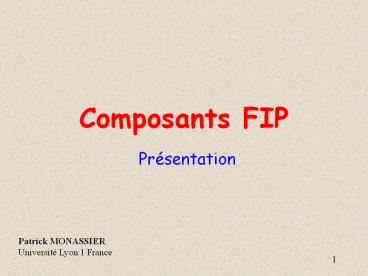

Composants FIP

1
Composants FIP

• Présentation

Patrick MONASSIER Université Lyon 1 France
2
Standard
FIP est standardisé au niveau européen sous la
norme WordFip EN50170
http//www.worldfip.org
3
Les composants FIP
http//www.techn.alstom.com
Le premier controleur FIP FIP001 a été créé en
1987. Cest un composant simple type UART
développé pour les premières implémentations
physiques de FIP.
La première génération de composants FIPART,
FULLFIP et FIPIU a été créée juste après.
Ils ont ensuite été remplacés par une nouvelle
génération de composants appelés FULLFIP2, FIPIU2
et MICROFIP
FULLFIP2 et FIPIU2 sont des controleurs qui
supportent tous les services évolués de FIP
Bus arbitration, Services stations et Management
du réseau FULLFIP2 peut gérer la redondance
physique du medium associé à FIELDUAL MICROFIP
supporte seulement certaines fonctions comme la
gestion des Entrées/sorties. Il est utilisé
principalement pour des stations simples qui
nécessitent un garnd degré dintégration. FIELDRI
VE et CREOL sont des drivers de ligne FIP
intégrés entre le transformateur de ligne et le
controleur FIP FIELDTR et TRANSFOFIP sont les
transformateurs de ligne
4
FULLFIP2
Contrôleur FIP Ce composant supporte les
fonctions des stations productrices /
consommatrices et Bus arbitrer
5
FULLFIP2
Synoptique dintégration de FULLFIP2
6
FIPIU2
Synoptique dintégration de FIPIU2
Contrôleur FIPIU2 Ce composant supporte les
fonctions des stations productrices /
consommatrices et Bus arbitrer
7
MICROFIP
MICROFIP est une solution ASIC bas coût pour les
intégrations FIP Il est spécialement adapté pour
les stations dédiées Entrées / Sorties et
traitements locaux
8
MICROFIP
Synoptiques dintégration de FIPIU2

• 2 intégrations types
• en mode autonome
• associé à un microprocesseur

Associé à un microprocesseur
En mode autonome
9
Comparatif
- FULLFIP2 - FIPIU2- MICROFIP
Tableau comparatif des performances et
spécifications des contrôleurs FIP
10
FIELDRIVE

• FIELDRIVE assure
• La gestion 3 états de la ligne physique
• La détection derreur UPLOAD, UNDERLOAD sur la
  ligne
• Détection derreur ligne stable gt 4 Tbits
• Activation dun watchdog de surveillance si le
  message émis est supérieur à 8128 Tbits

FIELDRIVE et CREOL sont des drivers de ligne
adaptés au support physique cuivre Ils
sinterfacent entre les microcontroleurs et les
transformateurs de ligne
Ils assurent une isolation efficace entre
contrôleur FIP et ligne physique
Microcontrôleur
Driver de ligne
Transformateur de ligne
FIELDRIVE

• FIELDRIVE est utilisé avec les transformateurs de
  ligne
• FIELDTR31.25 pour une transmission à 31,25 Mb/s
• FIELDTR1 pour une transmission à 1Mb/s
• FIELDTR2.5 pour une transmission à 2,5 Mb/s

FIELDTR31.25 FIELDTR1 FIELDTR2.5
11
CREOL

• CREOL assure
• La gestion 3 états de la ligne physique
• La détection derreur UPLOAD, UNDERLOAD sur la
  ligne
• Détection sur latération de lhorloge signal
  démission

FIELDRIVE et CREOL sont des drivers de ligne
adaptés au support physique cuivre Ils
sinterfacent entre les microcontroleurs et les
transformateurs de ligne
Ils assurent une isolation efficace entre
contrôleur FIP et ligne physique
Driver de ligne
Microcontrôleur
Transformateur de ligne
CREOL
TRANFOFIP 1FC1007

• CREOL est utilisé avec le transformateur de ligne

• TRANFOFIP 1FC1007 pour une transmission à 1Mb/s

12
FIP DEVICE MANAGER

• FIP DEVICE MANAGER est une librairie logicielle
  qui fournit à FULLFIP2 une Interface applicative
  de haut niveau.
• Elle fournit le jeu de services conforme au
  standard EN50170-3
• Transfert de buffer (MPS)
• Arbitration de bus (Bus Arbitrer)
• Gestion du réseau (Network Management SM-MPS)

13
Comparatif

• FIP DEVICE MANAGER
• FIPIULIB
• MICROFIP HANDLER
• sont des bibliothèques logicielles adaptées aux
  composants

14
FIPSPY
FIPSPY est un analyseur réseau FIP. Il permet de
voir lensemble du trafic sur le réseau. Il a
été créé en conformité avec le standard EN50170-3
15
Comparatif

• Analyseurs
• FIPSPY
• FIP Analyser
• FIP Watcher

16
Fin de présentation
Merci de votre attention
Patrick MONASSIER Université Lyon 1 France
