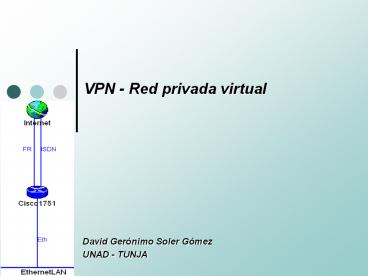

VPN - Red privada virtual

1

• VPN - Red privada virtual

David Gerónimo Soler Gómez UNAD - TUNJA
2
Qué es una VPN ?(VIRTUAL PRIVED NETWORK)

• Es una red virtual que se crea "dentro" de otra
  red, como por ejemplo Internet.
• Generalmente se crean en redes públicas, en las
  que se quiere crear un entorno confidencial y
  privado.
• La VPN nos permitirá trabajar como si
  estuviésemos en la red local, es totalmente
  transparente para el usuario.
• Cómo funciona una VPN?
• Se trata de un proceso totalmente transparente
  para el usuario y para la mayoría de las
  aplicaciones.
• Dentro de la VPN cada equipo tendrá una IP, todas
  las conexiones usando esa IP estarán funcionando
  dentro de la VPN y serán encriptadas, el usuario
  simplemente tendrá que usar las IPs de la VPN, y
  no preocuparse de nada más, el resto ya lo hace
  el cliente VPN y el servidor VPN.

3
Cómo lograr una conexión de manera segura?

• Es necesario proveer los medios para garantizar
  la autenticación, integridad y confidencialidad
  de toda la comunicación
• Autenticación y autorización Quién está del
  otro lado? Usuario/equipo y qué nivel de acceso
  debe tener.
• Integridad La garantía de que los datos enviados
  no han sido alterados.
• Confidencialidad Dado que los datos viajan a
  través de un medio potencialmente hostil como
  Internet, los mismos son susceptibles de
  interceptación, por lo que es fundamental el
  cifrado de los mismos. De este modo, la
  información no debe poder ser interpretada por
  nadie más que los destinatarios de la misma.

4
Porqué VPN?

• Clientes
• Altos costos de Redes Privadas
• Outsourcing
• Trabajadores móviles
• Acceso a los datos desde Internet
• Proveedores de Servicio
• Mejor uso de la infraestructura de Comunicaciones
• Servicio de valor agregado
• Reventa de puertos

5
Componentes de una VPN

• VPN Gateway
• Firewall Integrado
• Hardware ecripción.
• Escalabilidad(load balancing redundancy)
• VPN Client
• Transparente al usuario final.
• Entidad Certificadora CA
• Autenticación
• Gestión
• Gestión centralizada

6
Tipos de VPN

• Intranet VPN
• Bajo costo
• Encripción
• Calidad de servicio
• Extranet VPN
• Extiende WAN a Partners
• Encripción
• VPN Acceso Remoto
• Reducción de costos
• Seguridad, escalabilidad

7
Tecnologías más utilizadas para crear VPN's,

• PPTP Point to Point Tunneling Protocol
• Es un protocolo desarrollado por Microsoft y
  disponible en todas las plataformas Windows. Es
  sencillo y fácil de implementar pero ofrece menor
  seguridad que L2TP.
• L2TP Layer Two Tunneling Protocol
• Se trata de un estándar abierto y disponible en
  la mayoría de plataformas Windows, Linux, Mac,
  etc.
• Se implementa sobre IPSec y proporciona altos
  niveles de seguridad. Se pueden usar certificados
  de seguridad de clave pública para cifrar los
  datos y garantizar la identidad de los usuarios
  de la VPN.
• Seguridad de Protocolo Internet (IPSec),
• Es un conjunto de servicios de protección y
  protocolos de seguridad basados en criptografía.
• No requiere cambios en los programas o en los
  protocolos, se puede implementar fácilmente en
  las redes existentes.

8
Diferencias fundamentales entre las conexiones
PPTP y L2TP
PPTP L2TP/ IPSec
El cifrado de datos comienza después de que la conexión se procese (y, por supuesto, después de la autentificación PPP) El cifrado de datos empieza antes de la conexión PPP negociando una asociación de seguridad IPSec.
Usan MPPE, un método de cifrado basado en el algoritmo de encriptación Rivest-Shamir-Aldeman (RSA) RC-4, y usa llaves de 40, 56 o 128 bits. Usan Data Encryption Standard (DES), con llaves de 56 bits para DES o tres llaves de 56 bits para 3-DES. Los datos se cifran en bloques (bloques de 64 bits para el caso de DES).
Las conexiones PPTP requieren sólo autentificación a nivel de usuario a través de un protocolo de autentificación basado en PPP requieren el mismo nivel de autentificación a nivel de usuario y, además nivel de autentificación de máquina usando certificados digitales.
9
Problemas de los Túneles IPSEC

• El encapsulado de información requiere duplicar
  cabeceras. Esto introduce overhead, especialmente
  con paquetes pequeños.
• En el caso de utilizar encriptación el consumo de
  CPU es elevado.
• Implementación
• W2000 Server incluye software de servidor de
  túneles IPSEC
• W2000 Profesional incluye software de cliente
  IPSEC

10
Protocolos VPN
11
IPsec (RFC 2410) Encriptación sobre TCP/IP para
crear VPNs
A
B
Túnel IPsec
Red CATV, ADSL, etc.
Los túneles L2TP (RFC 2661, 8/1999)
permiten Confidencialidad Otros protocolos (SNA,
Appletalk, etc.)
12
Simulación de configuración VPN
Gracias !!!
