Inmarsat Constellation Presentation

1

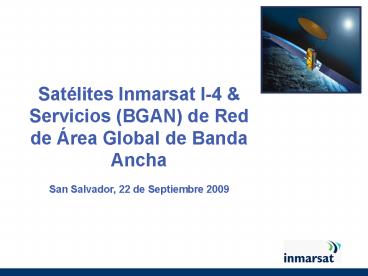

Satélites Inmarsat I-4 Servicios (BGAN) de Red
de Área Global de Banda Ancha San Salvador, 22
de Septiembre 2009
2
Agenda

• Inmarsat
• Satélites
• Reds
• Servicios
• Soluciones para Personal de Emergencia

3
Inmarsat seguro, confiable, comprobado

• Por 30 años, la compañía líder en satélites
  móviles
• Establecida en 1979 para la seguridad en
  comunicaciones marítimas privatizada en 1999
  IPO 2005 en la Bolsa de Valores de Londres (ISAT)
• Inmarsat es dueña de y opera una flota de 11
  satélites geoestacionarios
• Servicios de voz, video y datos en tierra, mar y
  aire
• Lanzamiento del I-4 F3 el 13 de agosto completará
  el servicios de red global de banda ancha móvil
• Proveedor confiable de comunicaciones satelitales
  de voz y datos en todo el mundo para usuarios
  móviles gubernamentales
• Confiabilidad comprobada en respuesta a
  desastres, operaciones de coalición y
  comunicaciones VIP
• 100 años de vida útil en órbita sin fallas
  operacionales
• 99.99 en promedio de disponibilidad satelital y
  redes
• Más de 400,000 terminales registradas
• 145,000 navíos, 8000 aeronaves usan Inmarsat
• 30,000 terminales BGAN utilizadas en 190 países
• El Gobierno Norteamericano es el mayor usuario de
  los productos Inmarsat

4
Socio Confiable para la Seguridad en Todo el
Mundo

• Comunicaciones de misiones diplomáticas y líderes
  nacionales
• Continuidad de las operaciones gubernamentales
• Operaciones de paz para la Naciones Unidas

5
Confianza del Personal de Emergencia
Redundancia de red restauración rápida
Puestos de Comando móviles
Reconocimiento de la situación
Llamados humanitarios
Comunicaciones del liderazgo
6
Error Terrestre
7
Nuestra ruta al mercado

• Presencia en ventas globales
• Modelo de distribución indirecta en dos niveles
• Socios especialistas en comunicaciones y
  soluciones satelitales móviles

Usuarios Finales
8
Los satélites Inmarsat-4 capaces, flexibles

• Uno de los más avanzados red de satélites
  comerciales se hayan lanzado
• Inversión de 1.5 billones (totalmente
  financiada)
• Apoya la última generación de servicios de banda
  ancha móvil
• Vida comercial hasta más allá del 2020
• Parte de la constelación total de los 11
  satélites geoestacionarios en órbita

9
y muy GRANDE!

• Masa de lanzamiento - 6 toneladas
• Entre los satélites comerciales más grandes jamás
  lanzados
• Spacecraft Power - 13 kW
• Solar Array Span - 48 metros(160 pies)
• Capacidades Satelitales
• Poder Irradiado Isotrópico Efectivo (EIRP) 60
  más capacidad que la de los satélites I-3
• Canalización 630 canales a 200 kHz
• Cada satélite 492 Mbps
• Haces de antenas
• 193 Narrow spot beams para servicios BGAN
• 19 Wide spot beams para servicios existentes
• 1 haz global
• 3 Satélites
• Capacidad en todo el mundo 1.3 Gbps

10
Orbitas
11
Cobertura
12
Vigas
Mundial de Vigas
Haces de Vigas
Regional de Vigas
13
Satélites Inmarsat I-4 (Haces puntuales)
14
BGAN Un Dispositivo, Dos Redes
Red IP
Portátil
LAN
IP Router
BGAN
Estación terrestre
Voz ISDN
Voice ISDN
Switch
Circuit Switched Network
Primer producto Inmarsat que ofrece voz datos
simultáneamente
Estación de Acceso Satelital (SAS)
15
El servicio satelital de banda ancha en tierra,
mar y aire
16
Terminales Portátiles Terrestres BGAN

• Más Pequeñas, Livianas, Rápidas, Fáciles,
  Económicas y Móviles
• Interfaz hombre-máquina común (MMI)
• Rango de dispositivos se ofrecen por
• Tamaño y peso
• Ancho de banda
• Funcionalidad
• Usuario único/ múltiples
• Grado de durabilidad
• Precio
• Trabajando para satisfacer las necesidades de
  todos los usuarios
• El terminal tiene que ser lo suficientemente
  fácil de usar para que cada usuario se convierta
  en comunicador

17
(No Transcript)
18
(No Transcript)
19
3G Datos de Protocolo de Internet
Dos Clases de Servicios

• Servicio IP Estándar
• Servicio de calidad de clase fondo IP bearer
  hasta 492 kbps
• Tasa de bit variable (dependiendo del tráfico)
• Acceso a Web, transferencia de archivos, e-mail
• Tasa de contención para mantener tasas de datos
  mínimas
• Se paga por datos enviados y recibidos
• Servicio Streaming IP
• Servicio de calidad de clase streaming IP
• Capacidad reservada tasa de bit garantizada a
  través del satélite
• 32, 64, 128, 256, 384 kbps (enviar y recibir)
• Disponible por demanda
• Se paga por la duración de la conexión
• Ideal para datos en tiempo crítico video
  streaming

20
Voz

• Servicio de discado directo para voz
• Voz con calidad de línea terrestre, 4kbps
  compresión de voz
• De y hacia llamadas móviles
• Un número al que se accede globalmente
• Rango del número del suscriptor de Inmarsat
  870 77
• Servicios complementarios (red 3G)
• Re-envío de llamada
• Llamada en espera
• Bloqueo de llamadas
• Recuperación de llamada

21
ISDN y Mensajes

• ISDN
• Apoyado por terminales seleccionados únicamente
• Servicio 64 kbps idéntico al servicio GAN de
  Inmarsat
• SMS
• Enviar y recibir mensajes de texto desde un
  PC/PDA conectado a un dispositivo BGAN o desde el
  teclado del auricular
• Enviar/ recibir SMS para/ desde teléfonos móviles
  terrestres
• Buzón de voz
• Código corto para tener acceso

22
BGAN está diseñado para soportar

• Sistemas operativos de equipos terminales comunes

• Windows 98se / 2000 / XP
• Mac OS 10.1 en adelante
• Linux
• Redes virtuales privadas (VPN)
• Cisco / Nortel / Netscreen / Checkpoint
• Productos VPN basados en Ipsec, L2TP, PPTP, L2F
• E-mail
• POP3 / SMTP / IMAP
• Aplicaciones Multi-Medios
• Aplicaciones basadas en H.323

23
Pico Cell
24
(No Transcript)
25
Telecom Sans Frontieres 2001-2006
26
Las Organizaciones Internationales
27
Mision Critica
28
Media
29
Pakistan Earthquake 2005
30
Preguntas?
