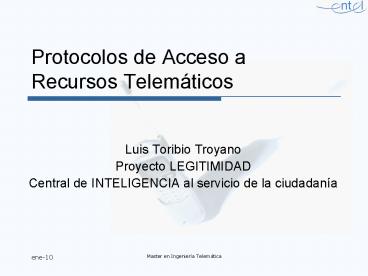

Title: Protocolos de Acceso a Recursos Telemticos


1
Protocolos de Acceso a Recursos Telemáticos
  • Luis Toribio Troyano
  • Proyecto LEGITIMIDAD
  • Central de INTELIGENCIA al servicio de la
    ciudadanía

2
Sesión 3
  • Protocolos ALOHA ranurado
  • Con número finito de usuarios

3
Aloha ranurado con finitos usuarios
  • Permite calcular retardos
  • Estudio basado en el de Kleinrock y Lam (1975)
  • Tenemos M usuarios con un buffer de 1 paquete
  • Como en el caso de infinitos usuarios
  • Paquete de longitud T
  • Modelo de feedback lineal
  • Modelo de transmisión de nuevos paquetes y
    retransmisión de viejos

4
Aloha ranurado con finitos usuarios
  • El usuario puede estar en dos estados
  • Thinking (pensando)
  • No tiene paquete en el buffer y no participa
  • En cada slot genera un paquete con ps
  • La generación de paquete es un proceso
    independiente distribuido geométricamente de
    media 1/s
  • Backlogged (retrasado)
  • Retransmite el paquete con pn

5
Aloha ranurado con finitos usuarios
  • Sea N(k) v.a. usuarios backlogged
  • N(k) es una cadena de Markov
  • N(k1) depende de N(k) y de los usuarios
    cambiando de estado

6
Aloha ranurado con finitos usuarios
  • El siguiente paso es calcular las probabilidades
    de ocurrencia de cada estado
  • Eso implica calcular las probabilidades pij

7
Aloha ranurado con finitos usuarios
  • Previamente calculamos las siguientes
    probabilidades

8
Aloha ranurado con finitos usuarios
  • Entonces, para ir del estado i al estado i-1
  • Un usuario backlogged transmite, con éxito, y
    ningún usuario thinking lo intenta
  • Para quedarse en el estado i
  • Ningún usuario backlogged transmite con éxito y
    ningún usuario thinking lo intenta
  • Ningún usuario backlogged lo intenta y un solo
    usuario thinking lo intenta
  • Del estado i al estado i1
  • Debe haber una colisión, involucrado un usuario
    thinking que intenta
  • Del estado i al estado jgti1
  • J-i usuarios thinking generaron paquetes (no
    importa qué hicieron los backlogged)

9
Aloha ranurado con finitos usuarios
  • Con P010
  • Porque la colisión es de 2 usuarios
  • Y

10
Aloha ranurado con finitos usuarios
  • Esta fórmula no tiene solución cerrada
  • Pero la matriz P tiene muchos ceros en la parte
    inferior
  • Si consideramos

11
Aloha ranurado con finitos usuarios
  • Finalmente, después de hacerlo M veces, obtenemos
    las distintas xi
  • Y las probabilidades de ocurrrencia son

12
Aloha ranurado con finitos usuarios
  • Análisis del throughput
  • Consideremos los slots como épocas y los inicios
    del slot como puntos de renovación
  • Independencia slot a slot
  • Por tanto, el throughput es la fracción a largo
    plazo de slots con información útil

13
Aloha ranurado con finitos usuarios
  • Es decir, sólo una transmisión simple
  • Hay dos casos para ello
  • Backlogged callados y transmite uno nuevo
  • Uno de los backlogged transmite
  • Dado que hay i usuarios backlogged

14
Aloha ranurado con finitos usuarios
  • Y el throughput total
  • Y el throughput de cada usuario es el total
    dividido por el número de usuarios M

15
Aloha ranurado con finitos usuarios
  • Casos especiales
  • No se distinguen usuarios backlogged y usuarios
    thinking, es decir sn
  • Entonces
  • Es independiente de i

16
Aloha ranurado con finitos usuarios
  • Si G es el número medio de trasmisiones por slot,
    en nuestro caso es Ms
  • Y si M tiende a infinito

17
Ejercicio
  • Calcular las probabilidades de ocurrencia y el
    throughput de un sistema de acceso aleatorio
    utilizando protocolo Aloha ranurado con 2
    usuarios.
  • La probabilidad de generación de paquete y
    retransmisión de paquete es la misma sn0,5
