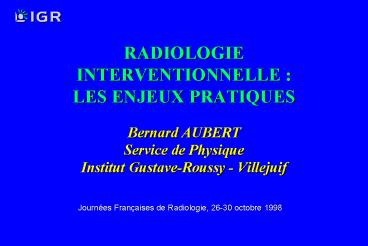

Title: RADIOLOGIE INTERVENTIONNELLE : LES ENJEUX PRATIQUES


1
RADIOLOGIE INTERVENTIONNELLE LES ENJEUX
PRATIQUES
  • Bernard AUBERT
  • Service de Physique
  • Institut Gustave-Roussy - Villejuif

Journées Françaises de Radiologie, 26-30 octobre
1998
2
Radiologie Interventionnelle
  • Domaine en pleine évolution.
  • Procédures nombreuses et complexes pouvant
    entraîner des temps de scopie longs.
  • Risque de dose élevée au patient
  • justification et optimisation.
  • Risque dexposition importante de lopérateur
  • optimisation et limitation.

3
Caractéristiques de lexpositionde lopérateur
en Rad. Interv.
  • Expositions très variables dues à
  • la diversité des procédures,
  • et dépendant
  • du type de procédure,
  • de lexpérience de lopérateur,
  • de la position des mains au faisceau.

4
Caractéristiques de lexpositionde lopérateur
en Rad. Interv.
  • Exposition non uniforme due à des conditions
    dexposition, très variables
  • protection totale (derrière les écrans)
  • faibles doses au thorax et à l'abdomen,
  • exposition au rayont primaire et diffusé
  • doses élevées aux mains et à la tête.

5
d'après D.L. Marx S. Balter AAPM, Boston 1995
90 LAO à 100 cm du sol max 9,42 mGy/h
6
Caractéristiques de l expositionde l opérateur
en Rad. Interv.
  • Potentiel pour des expositions élevées.
  • Proximité du patient et du faisceau RX.
  • Exposition élevée des extrémités due à
  • débit de dose (ª 10 mGy/min),
  • temps de scopie élevés (gt 1 h).

7
Radiologie Vasculaire InterventionelleBartoli et
al, WCMPBME, 1997
94 procédures RVI /4 mois
H max. 1,1 1,9 ª 0
mSv/procédure
  • front
  • poignet gauche
  • thorax (sous tablier)

8
CoronarographiesMusnier, CHR Reims, com. pers.,
1997
29 procédures
H mSv/procédure
  • yeux
  • poignet gauche
  • poignet droit
  • thorax (sous tablier)
  • thorax (sur tablier)
  • thyroïde (sous cache)
  • thyroïde (sur cache)

0,13 0,48 0,18 0,01 0,09 0,02 0,15
9
Etudes IGR - procédures éloignées R. I.
  • front
  • cou
  • main droite
  • poignet
  • index
  • main gauche
  • poignet
  • index

H max (mSv) 44 84 35 317 325 626
H min (mSv) 15 4 12 24 84 75
10
Etudes IGR - procédures proches R . I.
  • front
  • cou
  • main droite
  • poignet
  • index
  • main gauche
  • poignet
  • index

H max (mSv) 2,11 0,82 3,5 115 9,4 125
H min (mSv) 0,26 0,02 0,11 0,63 / 0,60
11
Dose à l entrée (en µGy/proc.)tube sous table -
P.J.H. Kicken, Thesis , June 1996.
médiane
moyenne
max.
  • front
  • thyroÔde
  • bras
  • jambe
  • main
  • abdomen

5 14 31 69 43 27
8 20 56 120 72 37
82 275 940 940 920 240
12
Dose à l entrée (en µGy/proc.)tube sur table -
P.J.H. Kicken, Thesis , June 1996.
médiane
moyenne
max.
  • front
  • thyroïde
  • bras
  • jambe
  • main
  • abdomen

18 50 84 10 55 21
43 110 180 15 215 39
445 1220 2200 115 2790 245
13
Quelle grandeur utiliseren Radiologie
Interventionnelle ?
  • En radioprotection on doit utiliser la dose
    efficace, E.
  • L évaluation de E nécessite de connaître
  • l exposition des organes protégés et non
    protégés,
  • l exposition des organes les plus exposés.

14
Estimation de la dose efficace, E
  • Prise en compte l exposition non uniforme en RI
  • 8 de la moelle hors tablier,
  • 5 des coefficients CIPR hors tablier,
  • E 0,9 . Hthorax 0,1 . HÈpaule
  • D après A. WAMBERSIE et J. DELHOVE

15
Quel dosimètre en Rad. Interv.?
  • Limites du film dosimètre
  • pas de lecture directe,
  • un seul dosimètre porté sous le tablier,
  • taille inadaptée pour les extrémités,
  • ne rend pas compte de l exposition non uniforme
    de l opérateur,
  • ne permet pas d estimer la dose efficace.

16
Quel dosimètre en Rad. Interv.?
  • Exposition hétérogène de l'organisme besoin de 2
    dosimètres
  • un sous le tablier,
  • un au niveau d'une zone non protégée.
  • Pour les extrémités, nécessité d'un dosimètre
    spécifique petit, stérilisable, adapté aux
    basses énergies, Ö

17
Conclusion
  • Meilleure connaissance de l'exposition pour
    s'assurer du respect du principe de limitation et
    appliquer le principe d'optimisation
  • F dosimétrie opérationnelle adaptée.
  • Intérêt d'exprimer l'exposition en dose efficace
  • F quel dosimètre, combien de dosimètres et
    quelles localisations ?

18
Conclusion
  • Renforcer la formation initiale et continue des
    différents acteurs.
  • Donner les moyens à la P.C. en R.P. pour des
    études de poste.
  • Développer la culture et la pratique du principe
    d optimisation (ALARA).
