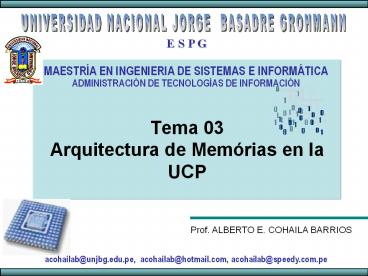

Tema 03Arquitectura de Memórias en la UCP
UNIVERSIDAD NACIONAL JORGE BASADRE GROHMANN
E S P G
MAESTRÍA EN INGENIERIA DE SISTEMAS E INFORMÁTICA
ADMINISTRACIÓN DE TECNOLOGÍAS DE INFORMACIÓN
Prof. ALBERTO E. COHAILA BARRIOS
acohailab_at_unjbg.edu.pe, acohailab_at_hotmail.com,
acohailab_at_speedy.com.pe
2
OBJETIVOS

• Presentar las características más relevantes de
  las memorias Semiconductoras
• Entender el principio de funcionamiento de las
  memorias RAM y ROM en modo de lectura y
  escritura.
• Saber la organización básica de un computador.
• Entender como trabajan los ALUs.
• Conocer como trabaja el DMA
• Ejercicios de expansión de Memorias

3
3.1 Memorias

• Es un dispositivo de almacenamiento de datos
  Binarios (0 ó 1) de largo o corto plazo.
• 3.2 Tipos de Memorias

-Estáticas
-RAM
-Dinámicas
-Semiconductoras
-Bipolar o BJT
-ROM
- Ópticas
Memorias
-MOS
-Discos
- Magnéticas
-Cintas
4
3.3 Memorias Semiconductoras de Alta Densidad

• Memoria semiconductora
• Matriz de celdas que contienen 1 ó 0, donde cada
  celda se especifica por una dirección compuesta
  por su fila (ROW) y su columna (COLUMN).
• Utilización de transistores
  semiconductoras.
• Operaciones básicas lectura y escritura de datos
• Conexión al exterior mediante bus de datos,
  direcciones y control.
• Dos categorías principales
• ROM (read-only memory) los datos se almacenan de
  forma permanente o semipermanente
  memorias no volátiles.
• RAM (random-access memory) se tarda lo mismo en
  acceder a cualquier dirección de memoria (acceso
  en cualquier orden), capacidad de lectura y
  escritura, memorias volátiles. Dos tipos SRAM y
  DRAM.

5
(No Transcript)
6
Operación de Escritura
Matriz de memoria organizada en bytes
Registro de direcciones
Registro de datos
101
1
2
3
4
5
6
7
8
10001101
0 1 2 3 4 5 6 7
Decodificador de direcciones
Bus de Datos
Bus de Direcciones
1. El código de direcciones se coloca en el bus
de direcciones y se selecciona la dirección 5
2. El byte de datos se coloca en el bus de datos
3. El comando de escritura hace que el byte de
datos se almacene en la dirección 5, reemplazando
a los datos que había
7
Operación de Lectura
Matriz de memoria organizada en bytes
Registro de direcciones
Registro de datos
011
1
2
3
4
5
6
7
8
11000001
0 1 2 3 4 5 6 7
Decodificador de direcciones
Bus de Datos
Bus de Direcciones
Capacidad8 bitsx8 64 bits 8 bytes
1. El código de direcciones se coloca en el bus
de direcciones y se selecciona la dirección 3
2. Se aplica el comando de lectura
8
3.4 Memorias de sólo Lectura (ROMs)

• Read Only Memory que significa Memoria de Solo
  Lectura
• Una ROM mantiene de forma permanente o
  semipermanente los datos almacenados, que pueden
  ser leidos, o no se pueden cambiar en absoluto, o
  se requiere un equipo especial para ello.
• Una ROM almacena datos que se utilizan
  repetidamente en las aplicaciones, tales como
  tablas, conversiones o instrucciones de programas
  para la inicialización y el funcionamiento de un
  sistema.
• Una caracteristica distintiva, es que la ROM
  mantiene los datos almacenados cuando se
  desconecta la alimentación (es decir es NO
  Volatil)
• Buses de datos y direcciones.

9
Familias de las memorias ROM

• Varios tipos en función de su _forma de borrado.
• Diferentes capacidades (Nº _posiciones x Bits por
  posición)
• 1Kx8, 16Kx8, 32Kx8, 64Kx8, ...
• Buses de datos y direcciones.

10
Jerarquía de memorias

• El Sistema operativo carga varias aplicaciones en
  memoria física (DRAM) y memoria del núcleo
  (Caché) y lo parte en trozos (llamados
  threadshilos ó subprocesos).
• Va al procesador y empieza a mandar ráfagas de
  Threads, entonces distribuye las ráfagas (eso es
  multitasking o multitarea), que se basa
  precisamente en que el sistema operativo le
  mandará al procesador la mayor cantidad de
  Threads y el procesador tendrá la tarea de
  procesarlo lo mas rápido que pueda.

11

• El S. O. lo rearma (lo devuelve por decirlo así)
  y da la impresión que se están trabajando al
  mismo tiempo varias aplicaciones como Word,
  Excel, Power point, Internet Explorer, winamp,
  etc.
• Esto hace que cuando se tiene un solo procesador
  (o una sola fuente de procesamiento) esta se
  vuelva muy lento y por mas que se acelere al
  procesador lo único que se obtiene es tal vez
  estos subprocesos( ó Threads) se aceleren en la
  misma medida, en la cual se acelera el
  procesador.
• Por ejemplo un procesador de 3.3 GHz (comparado
  con 3GHz) lo único que se obtendrá es un 10 mas
  de velocidad de procesamiento , pero no
  necesariamente de eficiencia.
• La diferencia es imperceptible, si Word se habré
  en 1 seg. ahora se abrirá en 0.9 seg.

12
La ROM de Mascara

• Es una memoria programada de forma permanente
  durante el proceso de fabricación para
  proporcionar funciones estándar de uso extendido
  o funciones específicas por el usuario.
• Una vez que la memoria se programa, esta no puede
  cambiarse.
• PROMs y EPROMs
• Normalmente el término se utiliza para memorias
  programadas por máscara. Contenido queda
  almacenado durante el proceso de fabricación.
• Costo Caro en pequeñas cantidades, barato para
  grandes tiradas
• Prototipos o productos de producción limitada
  usan otros tipos de ROM
• Acceso a celda línea de Palabra (Word)
• Lectura de celda A través de línea de Bit
• Celda más sencilla diodo. Se almacena 1
  fabricando un diodo desde la línea de palabra a
  la línea de Bit. Se almacena 0 dejando abierto
  el circuito.
• Para leer, se aplica un nivel de alta a la línea
  de palabra y se observa el voltaje que aparece en
  bornes de una resistencia conectada entre la
  línea de Bit y tierra.
• Celda MOS Se almacena 1 conexionando la línea
  de palabra a la puerta del MOS. Se almacena 0
  no creando la conexión.

13
La ROM de Mascara
Columna
Fila

• La presencia de una conexión
• desde una línea de fila a la Base
• de un transistor representa un 1 en esa posición,
  ya que cuando la línea de fila esta a un nivel
  alto, todos los transistores con conexión de base
  a esa línea de fila conducen, y ponen a nivel
  alto (1) a las líneas de columna asociadas.

Se almacena un 0
Se almacena un 1
a) Celdas Bipolares
b) Celdas MOS

• La mayoría de ROM utilizan la presencia o
  ausencia de una conexión
• de transistor en una unión fila/columna para
  representar un 1 ó 0.
• Para leer, se aplica un nivel de alta a la línea
  de palabra y se observa el voltaje que aparece
  en bornes de una resistencia conectada entre la
  línea de Bit y tierra.

14
La ROM básica
Líneas de entrada de direcciones
1 2 4
15
Expansion de memorias

• Expansión del tamaño de palabra
• Memoria de 1Kx12 con memorias de 1kx4

16
(No Transcript)
17
3.5 Memorias de Lectura/Escritura de Acceso
Aleatorio _ (RAMs)
      a) RAM Estática (SRAM)

• Es una memoria programada de forma permanente
  durante el proceso de fabricación para
  proporcionar funciones estándar de uso extendido
  o funciones específicas por el usuario.
• Utilización de flip-flops para almacenar celdas.
• Rapidez de acceso a los datos.
• Tecnología con la que se implementan las memorias
  caché.
• Dos tipos asíncronas y síncronas de ráfaga.
  Diferencia utilización de la señal de reloj del
  sistema para sincronizar todas las entradas este
  reloj.

18
      b) RAM Dinamica (DRAM)

• Celdas implementadas mediante un condensador en
  vez de un latch/biestable mayor
  densidad de almacenamiento a un menor costo. Se
  pasa de 6 transistores a 1 transistor.
• Transistor MOS (MOSFET).
• El transistor actúa como interruptor.
• Guarda la mínima carga eléctrica posible para
  luego poder ser leída mediante un circuito de
  amplificación cargado (1) o descargado (0).
• Acceso por fila (línea de palabra) y por columna
  (línea de bit).
• Memorias más lentas que las SRAM se prima el
  bajo costo y la mayor capacidad de
  almacenamiento.
• Requieren refresco periódico (Dynamic RAM) el
  condensador se descarga.

19
MEMORIAS DE LECTURA Y ESCRITURA (RD/WR Memory)
20
MEMORIAS DE LECTURA Y ESCRITURA (RD/WR Memory)
21
Ubicación de Memoria en dispositivos de control
22
3.6 Unidad Central de Proceso
CPU
Unidad Aritmética
Periféricos De Entrada
Periféricos De Salida
Unidad de Control
Memoria Principal (cache)
23
Elementos que la componen

• Unidad de control controla el funcionamiento de
  la CPU y por tanto del computador.
• Unidad aritmético-lógica (ALU) encargada de
  llevar a cabo las funciones de procesamiento de
  datos del computador.
• Registros proporcionan almacenamiento interno a
  la CPU.
• Interconexiones CPU Son mecanismos que
  proporcionan comunicación entre la unidad de
  control, la ALU y los registros.

24
3.6.1 Característica de los subsistemas de E/S

• El rendimiento del computador puede ser afectado
  por trabajos limitados por cálculo o por trabajos
  limitados por E/S.
• La figura siguiente muestra un ejemplo de un
  subsistema de E/S para un sistema con dos
  multiprocesadores.
• La interfaz de E/S controla la operación del
  dispositivo periférico ligado a ella.
• La operaciones de control se inician mediante
  órdenes desde la UCP.
• El repertorio de órdenes utilizada para efectuar
  una transacción de E/S se denomina controlador
  software (driver) del dispositivo

25
3.6.1 Característica de los subsistemas de E/S
Fig. Subsistema de E/S en un sistema con dos
procesadores
26
3.7 Memorias Cache

• La memoria Cache son memorias intermedias de alta
  velocidad que se insertan entre los procesadores
  y la memoria principal para capturar aquellas
  porciones de los contenidos de memoria principal
  que están actualmente en uso.
• Es una clase de memoria RAM estática(SRAM) de
  acceso aleatorio y alta velocidad, situada entre
  el CPU y la RAM se presenta de forma temporal y
  automática para el usuario, que proporciona
  acceso rápido a los datos de uso más frecuente.
• La ubicación de la caché entre el
  microprocesadory la RAM, hace que sea
  suficientemente rápida para almacenar y
  transmitir los datos que el microprocesador
  necesita recibir casi instantáneamente.
• La memoria caché es rápida, unas 5 ó 6 veces más
  que la DRAM (RAM dinámica), por eso su capacidad
  es mucho menor. Por eso su precio es elevado,
  hasta 10 ó 20 veces más que la memoria principal
  dinámica para la misma cantidad de memoria.

27

• Está integrada en el procesador, y su cometido es
  almacenar una serie de instrucciones y datos a
  los que el procesador accede continuamente, con
  la finalidad de que estos accesos sean
  instantáneos.
• Estas instrucciones y datos son aquellas a las
  que el procesador necesita estar accediendo de
  forma continua, por lo que para el rendimiento
  del procesador es imprescindible que este acceso
  sea lo más rápido y fluido posible.

28
3.7.1 Tipos de caché para procesadores

• Caché de 1er nivel (L1) Esta caché está
  integrada en el núcleo del procesador, trabajando
  a la misma velocidad que este. La cantidad de
  memoria caché L1 varía de un procesador a otro,
  estando normalmente entra los 64KB y los 256KB.
  Esta memoria suele a su vez estar dividida en dos
  partes dedicadas, una para instrucciones y otra
  para datos. Caché de 2º nivel (L2) Integrada
  también en el procesador, aunque no directamente
  en el núcleo de este, tiene las mismas ventajas
  que la caché L1, aunque es algo más lenta que
  esta. La caché L2 suele ser mayor que la caché
  L1, pudiendo llegar a superar los 2MB. A
  diferencia de la caché L1, esta no está dividida,
  y su utilización está más encaminada a programas
  que al sistema. Caché de 3er nivel (L3) Es
  un tipo de memoria caché más lenta que la L2, muy
  poco utilizada en la actualidad.

29
Distribución de Cache de nivel L1 y L2 en el
procesador AMD Athlon

• Note que se ha quitado el controlador de memoria
  al Chipset y se lo ha introducido directamente al
  procesador, eso hace que se c omunique con la
  memoria directamente a 12.8 Giga bites/ segundo,
  con esto se logra más ancho de banda.
• Un bus de datos HyperTransport comunica al resto
  del sistema, este bus es bidireccional que tiene
  una velocidad de 8 Giga bites/segundo por cada
  canal.
• Son 16 Giga bites por segundo, más 12.8 son 28.8
  de ancho de banda para comunicarse con el resto
  del sistema.
• No se necesitan tanta frecuencia de trabajo del
  procesador porque todo se distribuye al sistema
  con una velocidad enorme.

30
3.7.2 Organización de las memorias Caché
Fig. Organización de cache por correspondencia
directa
31
3.7.3 Cache por correspondencia directa

• En este esquema el bloque i de la memoria se
  corresponde con el marco de bloque i módulo 128
  de la cache.
• La dirección de memoria consta de 3 campos Campo
  de marca, campo de bloque y campo de palabra.
• Este esquema tiene la ventaja de permitir el
  acceso simultaneo a los datos deseados y a la
  marca. Si no se da coincidencia de marcas, se
  suprime la salida de datos.

32
3.7.3 Cache por correspondencia directa

• El cache de correspondencia directa dispone de un
  algoritmo de reemplazo trivial, evitando así el
  recargo por mantenimiento del estado asociado a
  la regla de reemplazo.
• De todos los bloques que se corresponde con un
  marco de bloque, sólo uno puede estar realmente
  en la cache en un momento dado. Por ello, si un
  bloque produjera una falla, podríamos determinar
  el marco correspondiente a ese bloque y
  reemplazar el bloque que actualmente lo ocupara.
• Una desventaja es que, la tasa de aciertos de la
  cache disminuye si dos o mas bloques, utilizados
  alternativamente, se corresponde con el mismo
  marco de bloque en la cache.

33

• 3.8 Ejercicios

Revisar apuntes de clases
34
(No Transcript)
