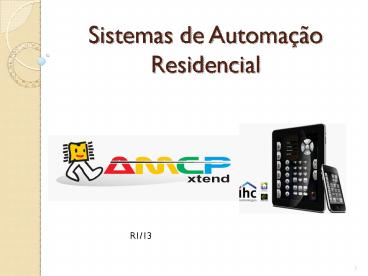

Sistemas de Automação Residencial
R1/13
2
Um pouco sobre a AMCP-xtend
  • 25 anos de existência
  • Certificada ISO-9001
  • Atuação
  • Médico/Hospitalar
  • Supervisão de grandes instalações
  • Automação residencial

3
Produtos
  • Áudio / Vídeo multiroom
  • Controle de iluminação (cenas)
  • Keypads touch
  • Interfaces IP p/ acesso Iphone/Ipad
  • Repetidores de Infra Vermelho
  • Caixas acústicas

4
Diferenciais
  • Adequado a nossa realidade
  • Suporte permanente
  • Escalável, indo de um nível básico de automação
    até o mais sofisticado existente atualmente
  • Fácil de instalar e de usar (intuitivo)
  • Solução para automatização de Audio/Vídeo e
    Iluminação em um único fornecedor
  • Produto desenvolvido e fabricado no Brasil
  • Ótima relação custo/beneficio

5
Caixas Acústicas
6
Caixas Acústicas
  • Motorizada
  • Redonda 6
  • Quadradas 5 e 6 de 40/70/100W
  • Bookshelf
  • Torre
  • Kevlar

7
Audio Vídeo Multroom
8
Audio Vídeo Multroom
  • Permite a sonorização de 4 a 6 ambientes
    distintos
  • Permite a distribuição de vídeo para até 6
    ambientes distintos (via MRV-XT)
  • 4 fontes de áudio / vídeo
  • Controle remoto total por IR, keypads ou serial
    (sistemas de automação)
  • Disponíveis com 50W ou 80W por zona

9
Audio Vídeo Multroom MR6.50/4.50
10
Audio Vídeo Multroom MR6.80
11
Audio Vídeo Multroom
  • Keypad KPD-XT controle local e repetição de IR

12
Audio Vídeo Multroom
  • Controle Remoto Total

13
Audio Vídeo Multroom
  • A comunicação com o MR é feita por uma interface
    serial RS-232 segundo um protocolo definido pela
    AMCP.
  • Este protocolo é aberto, estando disponível para
    todos vocês.
  • Para facilitar, o template desenvolvido
    conjuntamente pela AMCP e IHC já tem todos estes
    comandos incluídos

14
Audio Vídeo Multroom
  • Cabo de ligação MRGC100

15
Controle de Iluminação Cenas
16
Controle de Iluminação Cenas
  • 4 circuitos dimerizáveis ou on/off

17
Controle de Iluminação Cenas
18
Controle de Iluminação Cenas
  • Fácil programação de cenas

19
Controle de Iluminação Cenas
  • Controle Remoto Total

20
Controle de Iluminação Cenas
  • A comunicação com o DIM4 é feita por uma
    interface serial RS-485 segundo um protocolo
    definido pela AMCP.
  • Será necessário o uso de um conversor RS-232 para
    RS-485 para podermos controlar o sistema de
    iluminação.
  • A rede RS-485 vai permitir ligarmos e comandarmos
    até 64 DIM4 usando um único ITach
  • Este protocolo é aberto, estando disponível para
    todos vocês.
  • Para facilitar, o template desenvolvido pela AMCP
    já tem todos estes comandos incluídos

21
Controle de Iluminação Cenas
  • Diagrama de ligação DIM4-ITach

22
Interfaces Ipad / IPhone
23
Interfaces Ipad / IPhone
  • Interfaces Global Caché GC-100
  • Parceira ideal para nossa linha MR

24
GC-100
  • Alem de permitir o comando de toda nossa linha
    multiroom via porta serial, ela também permite
    comandar os equipamentos anexos (DVD, Blue Ray,
    Sky, etc.) via infravermelho, já que possui 3
    saídas para emissores de IR

25
Interfaces Ipad / IPhone
  • Interfaces Global Caché Itach
  • Parceira ideal para nossa linha DIM

26
Interfaces Ipad / IPhone
  • Telas Personalizáveis

27
Command FusionTemplate AMCP
28
Instalação dos Global Caché
  • Antes de entrarmos na configuração das telas,
    vamos mostrar como é feita a instalação e
    configuração dos aparelhos da Global Caché.

29
Diagrama de instalação para HomeTheater
30
GC-100-06
9 a 18V DC_at_300mA
Cabo CAT5 para interface TCP/IP (Ex. Roteador
WiFi)
Cabo Serial para interface de controle (Ex. Amp.
MR ou Iluminação)
Emissores infravermelhos para os equipamentos
eletrônicos que devem ser controlados. (Ex. TV,
Receiver, BluRay Player, AppleTV, Decodificador
e Áudio Multizona )
31
GC-100-06 Conceito Modular
O endereçamento das interfaces do equipamento
levam em consideração o módulo no qual ele está
contido e sua posição neste módulo.
21
11
22
23
Módulo 0
Módulo 1
Módulo 2
Módulo 3
O GC-100-06 utiliza a porta 4998 em todas as suas
operações exceto na comunicação serial.
N/A
Porta 4999
Porta 4998
N/A
32
Verificando a conexão com a rede e configurando
Utilize o software iHelp (http//www.globalcache.c
om/downloads/ )
Certifique-se de que seu computador está na mesma
rede do GC-100-06. Inicie o iHelp O iHelp
detecta os sinais enviados pelo GC-100-06 e exibe
o endereço IP e o MAC adress do
equipamento. Utilize o browser (Ex. internet
explorer) para acessar o IP indicado.
33
Verificando a conexão com a rede e configurando
Nesta página você pode alterar as definições de
rede. Esteja certo de que o IP Address Setting
esteja em Static. (desabilite o DHCP)
Não se esqueça do Apply
34
Verificando a conexão com a rede e configurando
Se você estiver utilizando o serial para controle
ou monitoramento, nesta página é realizada a
configuração de sua conexão. As configurações
da porta serial devem estar como as ao lado para
funcionamento com o MR da AMCP.
35
Verificando a conexão com a rede e configurando
Os conectores tem múltiplas funções, como
emissores ou sensores. Neste caso, e na grande
maioria dos casos, a utilização dos mesmos é
apenas como emissores de infravermelho.
36
Instalando o iHomeClub no iPad/iTouch
Para essa demonstração, usaremos o iPod Touch,
mas o mesmo pode ser realizado no iPhone e iPad.
Entre na App Store. Seu cliente deve ter uma
conta na App Store.
37
Instalando o iHomeClub no iPad/iTouch
Clique em Buscar (Search) e digite no campo
acima iHomeClub Clique no ícone do software.
38
Instalando o iHomeClub no iPad/iTouch
Clique sobre FREE .
Clique sobre INSTALL .
39
Instalando o iHomeClub no iPad/iTouch
Faça o login na loja se necessário. Digite
sua senha para iniciar o download do
aplicativo. Em alguns segundos ele já estará
disponível.
40
Instalando o iHomeClub no iPad/iTouch
Clique no ícone. A página ao lado se
abrirá. Esse é um layout simplificado, que
contém poucos comandos. Mas serve para dar uma
idéia da interação com a interface.
41
Introdução ao Gerador de Interface
Para gerar a interface gráfica para o aplicativo
iHomeClub, utilizamos o guiDesigner. Após um
breve cadastro, você pode baixar o software de
www.commandfusion.com/downloads/
Esta apresentação visa apenas dar uma introdução
básica ao processo de criação de interface.
42
Introdução ao Gerador de Interface
43
Demonstração guiDesigner
  • Como criar templates (botões, backgrounds,
    textos)
  • Como incluir imagens
  • Como configurar os sistemas e comandos.

44
Criando um Novo Projeto
Ao iniciar um novo projeto através do menu FILE/
New Project é necessário salvar o mesmo em uma
pasta.
Na pasta em que o projeto foi salvo deverão estar
todas as imagens, botões e qualquer outro
complemento que será utilizado na criação deste
template.
45
Criando um Novo Projeto
Nome do projeto Autor do Projeto
Tamanho padrão das telas do Iphone
Seleciona a biblioteca Java utilizada para os
comandos do projeto
46
Criando um Novo Projeto
Criar nova página
Cada página é composta de duas orientações
Portrait (Retrato) e Landscape (Paisagem)
47
Inserindo Background
Selecionar a imagem desejada
Selecionar primeiro Backgrounds depois clicar em
Create New Theme
LEMBRE-SE As imagens devem estar na pasta do
projeto para evitar problemas posteriores
48
Inserindo Background
Para inserir o tema no template é necessário
clicar com o Botão direito na orientação da
página desejada e logo depois em Page Properties
Selecionar o tema desejado
49
Inserindo Background
50
Inserindo Botão
Nome do Botão
Status do Botão
Imagem do Botão
Selecionar primeiro Buttons depois clicar em
Create New Theme
Para os status ativo e inativo do botão podem ser
utilizadas imagens diferentes.
51
Inserindo Botão
Dimensões e posição do botão, clique duas vezes
para obter as propriedades do botão
Ferramenta para inserir Botão
52
Inserindo Botão
Número da saída digital que será acionada
Escolha do botão da biblioteca de temas
Texto que aparecerá no botão
53
Inserindo Imagem
Ferramenta para inserir Imagem
Valores em preto (236,15) são coordenadas e
valores em vermelho(113 e 58) são as dimensões do
quadro de imagem criado
Ao clicar duas vezes sobre o bloco criado será
aberta as propriedades da imagem.
Modifica as coordenadas (X,Y) e as dimensões (W,H)
Carrega a imagem escolhida
54
Inserindo Texto
Nome do Tema
Formatação do texto
Selecionar primeiro Text depois clicar em Create
New Theme
55
Inserindo Texto
Texto a ser exibido
Ferramenta para inserir Texto
Tema do texto, escolhido entre os temas da
biblioteca
Modifica as coordenadas (X,Y) e as dimensões (W,H)
56
Inserindo Sistemas
Depois de inseridos os botões, as imagens e os
textos, eles devem ser configurados de acordo com
a necessidade.
57
Inserindo Sistemas
Ferramenta Inserir Sistema
Inserir o nome do sistema, o IP da interface
Global Caché e a porta utilizada pelo módulo.
Configura ações que serão realizadas assim que o
aplicativo iniciar.
58
Inserindo Comandos
Ferramenta Inserir Comando
Sistema no qual o comando foi inserido
Nome do Comando.
Comando utilizando função AMCP.monta da
biblioteca JavaScript.
59
Associando Comandos aos Botões
Para associar um comando ao botão basta
arrastá-lo.
60
Como utilizar os comandos
Exemplo Off zona 1 02 A1 45 31 58 80 30 30
0d Usaremos a função AMCP.montaComando, passando
como parâmetro a parte sublinhada acima, já que o
começo do comando é sempre igual e o 3 diz
respeito a zona que estamos atuando, parâmetro
adquirido automaticamente pelas bibliotecas de
comando do Javascript.
61
Inserindo Macro
Ferramenta Inserir Comando
Nome da Macro
Funções da Macro
62
Upload do programa para o iHomeClub
Upload para o iPad, iPhone ou iPod Touch
File gt Upload Service
63
Upload do programa para o iHomeClub
Clique sobre Settings ou Ajustes
64
Upload do programa para o iHomeClub
Vá até o fim da lista, lá você encontrará o
acesso aos ajustes do software iHomeClub.
65
Upload do programa para o iHomeClub
Na janela do Upload Service do guiDesigner,
você encontrará o URL onde o arquivo se
encontra. Coloque no campo File URL.
66
Upload do programa para o iHomeClub
Ative Reload GUI File Carrega a
interface. Remember Last GUI Mantém a interface
carregada na memória Preload Images Mantém
imagens carregadas
67
Upload do programa para o iHomeClub
Upload para o iPad, iPhone ou iPod Touch
Clique no aplicativo. Ao iniciar, o aplicativo
procurará pelo File URL especificado e carregará
o programa.
68
Upload do programa para o iHomeClub
Entre em Ajustes (Settings) Desative Reload
GUI File Não procurará carrega a
interface. Remember Last GUI Mantém a interface
carregada na memória Preload Images Mantém
imagens carregadas
69
Sistemas de Automação Residencial
  • Nos colocamos a sua disposição
  • AMCP- Harald 4024-2240
  • hwcintra_at_amcp.com.br
  • AMCP Cristiane 4024-2240
  • cristiane_at_amcp.com.br
  • Obrigado!
Write a Comment
User Comments (0)
About PowerShow.com
