Title: ENSAYO DE TRACCION

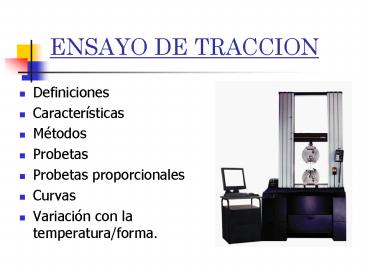

1
ENSAYO DE TRACCION
  • Definiciones
  • Características
  • Métodos
  • Probetas
  • Probetas proporcionales
  • Curvas
  • Variación con la temperatura/forma.

2
ENSAYO DE TRACCION Definición
  • Ensayo estático que consiste en aplicar a la
    probeta,en dirección axil,un esfuerzo de tracción
    creciente, generalmente hasta la rotura,con el
    fin de determinar una o más de las
    características mecánicas que fueron mencionadas
    en clase.

3
ENSAYO DE TRACCION Equipo
  • VISTA DEL EQUIPO Y SUS COMPONENTES

4
ENSAYO DE TRACCION Otras
Definiciones
  • ProbetaMaterial que va a ser ensayado.
  • L0Longitud inicial,distancia entra marcas de
    referencia antes de ensayar.
  • LLongitud final, luego de finalizado el ensayo.
  • DDiámetro, de la sección(circular),diámetro
    circunscrito mas pequeño que contiene el contorno
    de la sección(otras secciones).
  • SoSección de la probeta antes de iniciarse en
    ensayo.
  • SSección mínima de la probeta luego de concluido
    el ensayo(en la estricción).
  • Probeta normalCuya sección y long.iniciales
    están fijadas.
  • Probeta proporcionalEn la cual se aplica una
    relación para normalizar la muestra.
  • QmCarga máxima que soporta la probeta durante en
    el ensayo.
  • QfCarga final que actúa en la probeta en el
    momento de la rotura.
  • dTensión,para un instante, es la carga dividida
    por la sección inicial de la probeta.
  • ?lAlargamiento,def. longitudinal del cuerpo
    originada por el esfuerzo.
  • ØEstricción, es el máxima reducción de la
    sección transversal de la probeta.

5
ENSAYO DE TRACCION
Grafico para el acero(esquemático).
  • Ocomienzo del ensayo.
  • A (dp)Limite de proporcionalidad
  • B. (dz)Limite elástico aparente o superior de
    fluencia.
  • CIncremento de la carga por endurecimiento.
  • D(Qm)Carga máxima.
  • ERotura

6
ENSAYO DE TRACCION
Grafico para el acero(real).
  • Se pueden observar los mismos puntos de la figura
    anterior,luego del punto 3 se presenta la zona de
    fluencia.
  • Se grafica Tensión en función de deformación.

7
ENSAYO DE TRACCION
Interpretación del grafico
  • Zona 0-APeriodo elástico, se representa por una
    recta que pone de manifiesto la proporcionalidad
    entre alargamiento y carga que la produce,Ley de
    Hooke.Los aceros retoman su longitud inicial al
    cesar la carga no sobrepasando el punto A.
  • Zona A-BZona de alargamiento seudoelástico, Se
    presenta un pequeño tramo ligeramente curvo que
    es prácticamente la continuación de la recta.Se
    le suma a los alargamientos elásticos una pequeña
    deformación que es incluso recuperable en el
    tiempo.Por lo tanto al punto B se lo denomina
    Limite Elástico Aparente o Superior de Fluencia.
  • Zona B-CZona de fluencia o escurrimiento,comienza
    n oscilaciones a pequeños avances y retrocesos de
    la carga, dejando una importante deformación
    permanente del material,el mismo escurre sin
    aumento considerable de carga,las oscilaciones
    denotan que la fluencia no se produce
    simultáneamente en todo el material.Este fenómeno
    es una significativa característica de los aceros
    dúctiles.
  • Zona C-DZona de alargamiento homogéneo,se
    produce luego de concluida la fluencia,por causa
    de la deformación se produce un efecto de
    endurecimiento conocido con el nombre de
    ACRITUD.El material al deformarse aumenta su
    capacidad de carga hasta un máximo que será el
    punto D,las deformaciones son grandes y en toda
    la pieza. Al llegar a D se concentran las
    deformaciones en una zona especifica(estricción).
  • Zona D-EZona de estricción, en este periodo la
    ACRITUD subsiste, pero, no puede compensar la
    rápida disminución de algunas secciones
    transversales que sufre la probeta,por lo tanto
    desciende la carga hasta la fractura

8
ENSAYO DE TRACCION
Probetas
  • En la figura se observan imágenes de una probeta
    antes y después de ser ensayada.Se resalta la
    estriccion en el medio de la probeta.

9
ENSAYO DE TRACCION
Probetas, tipos de fracturas
  • Fractura dúctil La superficie de fractura
    presenta una parte plana y un labio de corte
    (formando unos 45º con la dirección del esfuerzo)
    lo que confiere a la fractura una apariencia de
    copa y cono y aspecto fibroso. En placas
    delgadas toda la superficie de fractura puede ser
    un labio de corte.

10
ENSAYO DE TRACCION
Probetas, tipos de fracturas
  • Fractura frágil No presenta deformación
    plástica ni estricción. La superficie de fractura
    suele formar unos ángulos concretos con las
    direcciones de tensiones máximas.

11
ENSAYO DE TRACCION
Probetas
  • La PROBETA es el material a ensayar,podemos tener
    del tipo
  • Industrialesse utiliza el material sin mecanizar
    tal como se entrega para su utilización.
  • NormalizadasSon mecanizadas de acuerdo a una
    norma especifica,como,SAE,DIN,IRAM,A.S.T.M.
  • ProporcionalesSe fabrican en proporción por
    razones dimensionales o del equipo de tracción.

12
ENSAYO DE TRACCION
ProbetasProporcionalidad
  • PARA NORMALIZAR PROBETAS DEBEREMOS TENER EN
    CUENTA
  • LAS SIGUIENTES RELACIONES
  • PARA UNA PROBETA NORMAL LARGA CILÍNDRICA
  • L0 10 d0. (L0 longitud d0 diámetro de la
    barra en la zona calibrada)
  • PARA UNA PROBETA NORMAL CORTA CILÍNDRICA
  • L0 5 d0. (L0 longitud d0 diámetro de la
    barra en la zona calibrada )
  • PARA OBTENER PROBETAS NORMALIZADAS SEGÚN NORMA
    IRAM VALE LA RELACION
  • L0 ?S0 (Si ahora introducimos L0 10 d0)
  • L ? S
  • L0 11.3?S0 PROPORCIONAL LARGA (donde S0 es la
    sección en la zona calibrada)
  • L0 5.65?S0 PROPORCIONAL CORTA

13
ENSAYO DE TRACCION
ProbetasTolerancias
  • Para probetas cilíndricas se tienen en cuenta
    según norma IRAM las tolerancias

14
ENSAYO DE TRACCION
Probetas rectangulares
  • Probeta sección rectangular

15
ENSAYO DE TRACCION
ProbetasTolerancias
  • Para probetas rectangulares se tienen en cuenta
    según norma IRAM las tolerancias

16
ENSAYO DE TRACCION
ProbetasInfluencia de la temperatura en el ensayo
  • En el grafico se presenta la variación de la
    resistencia del material por efecto de la
    temperatura para el acero dulce(observar que
    presenta un mínimo y máximo)

17
ENSAYO DE TRACCION
ProbetasInfluencia de la temperatura en el ensayo
  • En el grafico se presenta la variación de la
    resistencia del material por efecto de la
    temperatura para el acero moldeado(observar que
    presenta solo un máximo)

18
ENSAYO DE TRACCION
ProbetasInfluencia de la temperatura en el ensayo
  • Se presenta la variación de la resistencia del
    material por efecto de la temperatura para otros
    materiales como Fundición,Aluminio y Cobre.

19
ENSAYO DE TRACCIONDiagramas de ensayos reales
  • Se observa un diagrama de ensayo de tracción
    construido a mano en la UBA en el año 1945.

20
ENSAYO DE TRACCIONDiagramas de ensayos reales
  • Se observa un diagrama de ensayo de tracción
    obtenido con el equipo EMIC del Laboratorio de
    Ciencia de los Materiales de la UNLu

21
ENSAYO DE TRACCIONDiagrama de probeta
1,material SAE 1010 redondo de 6mm.
22
ENSAYO DE TRACCIONDiagrama de probeta
2,material SAE 1010 redondo de 6mm.
23
ENSAYO DE TRACCIONDiagrama de probeta
3,material SAE 1018 aleteado redondo de 6mm.
24
ENSAYO DE TRACCIONDiagrama de probeta de chapa
acero inoxidable 1mm. De espesor
25
ENSAYO DE TRACCIONDiagrama de probeta de chapa
laminada en caliente sin decapar de 2.49mm. de
espesor
26
ENSAYO DE TRACCIONDiagrama de probeta redonda
proporcional larga de 5mm. de diámetro, SAE 1040
27
ENSAYO DE TRACCIONDiagrama de probeta redonda
proporcional larga de 5 mm. de diámetro, SAE 1010
trafilado
28
ENSAYO DE TRACCIONDiagrama de probeta de fleje
(para sujetar chapa) de 0.77 mm. de espesor
