Echotel

1

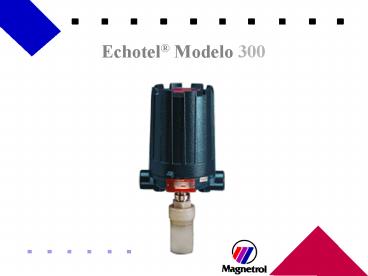

Echotel Modelo 300
2
Echotel Modelo 300
Que es el Modelo 300?
Este Transmisor Ultrasonico ofrece lo
siguiente - Medición de nivel hasta 35 pies
(10.7 m) - Volumen a través de 9 tipos de
tanques y 2 tablas de
strapping - Medición de flujo en canal abierto
utilizando 1 de 43 elementos primarios, 2
tablas, y la formula Manning
3
Echotel Modelo 300
Se ofrece como unidad remota?

• El modelo remoto usael mismo cableque los 344,
  345 3P1
• El transmisor 301 puede ser localizado hasta 500
  pies del transductor
• Con la adición de costos relacionados con
  cableado y la versión remota, 301, sería
  conveniente ver también el 344

4
Echotel Modelo 300
Que transductor utiliza el Serie 300?

• El poderoso EchoMaster - transductor Modelo
  384
• El modelo 384 provee
• Mas confiabilidad y estabilidad en condiciones
  turbulentas
• Mayor rango que cualquier otro transmisor
  integral
• Aprovado para zona peligrosa en Kynar.

5
Echotel Modelos 300/301

• Salida de 4-20 mA aislada con selección de
  alimentación activo/pasivo
• Cuatro, dos, o ningun relevador (10 amp SPDT)
• RS-485 con/Modbus permite comunicación
  bidireccional con DCS o PLC
• Teclado de 16-botones con indicación tipo LCD de
  16 caractéres alfanuméricos
• Class I, Division 1, Grupos B,C,D para ambos -
  transmisor y transductor

6
Que es el QuickCal en el serie 300/301?
Permite configuración completa en solo 90
segundos al solo programar unidades de nivel y
rango.

• Programa el span
• Agiliza la salida de 4-20 mA
• Asigna 0 nivel a los 4 mA y el Span máximo a
  los 20 mA
• Asigna HLA a 90 del span - relevado 1
• Asigna LLA a 10 del span - relevador 2

7
Que distingue el Echotel Serie 300?

• La unidad con mayor cantidad de opciones
  disponibles en un transmisor integral
• Class I, Division 1, Grupos B,C,D. Transductor y
  transmisor son aprueba de explosión
• Calibracion QuickCal permite configurar y
  arrancar la unidad en 90 segundos!!
• Poderoso transductor EchoMaster opera en
  aplicaciones difíciles
• Capacidad extensa para la medición de flujo en
  canal abierto incluyendo tablas especiales y la
  fórmula Manning
• Modularizado - plataforma igual al Sentinel II
