1

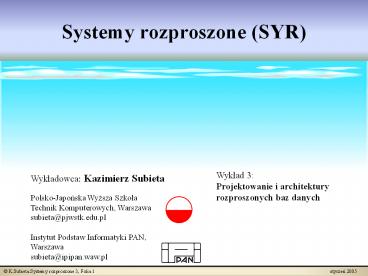

Systemy rozproszone (SYR)
Wyklad 3 Projektowanie i architektury
rozproszonych baz danych
Wykladowca Kazimierz Subieta Polsko-Japonska
Wyzsza Szkola Technik Komputerowych,
Warszawa subieta_at_pjwstk.edu.pl Instytut Podstaw
Informatyki PAN, Warszawa subieta_at_ipipan.waw.pl
2
Podejscia do projektowania rozproszonych BD
top-down i bottom-up
  • Od ogólu do szczególów (top-down) Odgórne
    zaprojektowanie calej bazy danych, z
    uwzglednieniem optymalizacji przechowywanych
    danych, narzuconej przez fakt geograficznego
    rozproszenia producentów i konsumentów informacji
    przechowywanej w bazie danych.
  • Od szczególów do ogólu (bottom-up) Zintegrowanie
    juz istniejacych (spadkowych) lub
    zaprojektowanych lokalnych baz danych w jedna
    globalna rozproszona baze danych.

3
Projektowanie podejscie top-down
Analiza
  • Analiza systemowa rozpoznanie wymagan,
    precyzowanie kontekstu przyszlej bazy danych.
  • Projektowanie schematu pojeciowego
  • Projektowanie struktury logicznej
  • Kryteria rozproszenia sa zwiazane z faktem
    fizycznego rozproszenia zródel i odbiorców danych
    oraz autonomii lokalnych baz danych.
  • Ustalaja one decyzje, które fragmenty projektu
    pojeciowego beda przechowywane w poszczególnych
    miejscach, a takze jak nalezy zdekomponowac
    schemat logiczny na poszczególne miejsca

Model pojeciowy scentralizowany
Model logiczny scentralizowany
Kryteria rozproszenia
Modele logiczne dla poszczególnych miejsc
4
Dalsze fazy postepowania w podejsciu top-down
  • Okreslenie danych podlegajacych replikacjom
    (lokalnych kopii) oraz strategii replikacji.
  • Zróznicowanie logicznego schematu danych w
    zaleznosci od typu SZBD w poszczególnych
    miejscach.
  • Okreslenie lokalnych schematów dla poszczególnych
    miejsc.
  • Okreslenie danych autonomicznych dla
    poszczególnych miejsc, nie uczestniczacych w
    rozproszonej bazie danych co prowadzi do
    okreslenia schematu pojeciowego i logicznego dla
    danych widzianych z zewnatrz.
  • Podzial schematu logicznego Wg róznych regul
    zwiazanych na ogól z fizycznym ulokowaniem
    obiektów rzeczywistych (np. osób zatrudnionych,
    sprzetu, co pociaga za soba odpowiedni podzial
    schematu logicznego) lub tez z fizycznym
    ulokowaniem programów aplikacyjnych dzialajacych
    na tych obiektach.

5
Podstawowe metody fragmentacji schematu
  • Fragmentacja pionowa oznacza przyporzadkowanie
    poszczególnych klas obiektów do poszczególnych
    miejsc, lub rozbicie obiektów danej klasy na dwa
    lub wiecej podobiektów, przy czym takie
    podobiekty sa przechowywane w róznych miejscach.
  • Fragmentacja pionowa moze oznaczac koniecznosc
    odpowiedniego podzialu informacji zawartych w
    klasach obiektów oraz ustalenia srodków
    podtrzymania jednoznacznej tozsamosci obiektów.
  • Fragmentacja pozioma oznacza rozbicie populacji
    obiektów danej klasy na dwa lub wiecej miejsc
    geograficznych.
  • Fragmentacja pozioma moze byc dokonywana na
    podstawie róznych kryteriów, które czesto wiazane
    sa z geograficznym ulokowaniem obiektów
    rzeczywistych, lub tez z geograficznym
    ulokowaniem przetwarzania tych obiektów.

6
Fragmentacja pionowa relacyjnej bazy danych
Warszawa
Kutno
DC
DOSTAWCA_DANE
DNR D1 D1 D1 D1 D1 D1 D2 D2 D3 D4 D4 D4
CNR C1 C2 C3 C4 C5 C6 C1 C2 C2 C2 C4 C5
ILOSC 300 200 400 200 100 100 300 400 200 200 300
400
DNR D1 D2 D3 D4 D5
NAZW Abacki Bober Czerny Dabek Erbel
STATUS 20 10 30 20 30
Siec
Gdansk
DOSTAWCA_MIASTO
DNR D1 D2 D3 D4 D5
MIASTO Lublin Poznan Poznan Lublin Radom
7
Fragmentacja pozioma relacyjnej bazy danych
DC
Poznan
DOSTAWCA
DNR D2 D2 D3
CNR C1 C2 C2
ILOSC 300 400 200
DNR D2 D3
NAZW Bober Czerny
STATUS 10 30
MIASTO Poznan Poznan
Lublin
Siec
8
Fragmentacja pionowa obiektów Pracownik
Siec
9
Fragmentacja pozioma obiektów Pracownik
Radom
Klasa Pracownik
Obiekty Pracownik sa przechowywane zgodnie z
geograficznym polozeniem pracodawcy.
Pracownik Nowak
Pracownik Kowalski
...
Siec
Klasa Pracownik
Kraków
Pracownik Malasa
Pracownik Zagórny.
...
10
Inne fragmentacje danych w rozproszonej BD
  • Mozliwe sa inne, bardziej zlozone fragmentacje
    danych, które lacza fragmentacje pionowe,
    fragmentacje poziome oraz redundantne dane
    (replikacje).
  • Bardziej zlozone fragmentacje rodza trudnosci z
  • zarzadzaniem metadanymi gdzies musza byc
    ulokowane informacje odnosnie tego w jaki sposób
    podzielone dane maja byc scalone w kompletne
    obiekty lub kolekcje w ramach rozproszonej bazy
    danych. Jest to rola metadanych oraz mechanizmu
    wlasciwej dystrybucji metadanych pomiedzy
    uczestników rozproszonej bazy danych.
  • przetwarzaniem zapytan dekompozycja zapytania na
    pod-zapytania adresowane do poszczególnych miejsc
    staje sie znacznie bardziej klopotliwa.
    Przesylanie fragmentów obiektów celem ich
    zmaterializowania po stronie klienta moze byc
    zbyt kosztowne.
  • Bardziej zlozone fragmentacje moga byc nie do
    unikniecia w rozproszonej bazie danych
    integrujacej istniejace bazy danych (podejscie
    bottom-up). Ma to konsekwencje dla zarzadzania
    metadanymi.

11
Projektowanie podejscie bottom-up
  • Podejscie ad hoc Budowa uniwersalnych lub
    specyficznych dla danego zastosowania pomostów
    (gateways) umozliwiajacych dostep z danego
    systemu bazy danych do innych baz danych. Pomost
    moze (nie musi) zapewniac przezroczystosc
    rozproszenia.
  • Podejscie oparte o globalny schemat Wszystkie
    skladniki rozproszonej BD sa objete jednym
    globalnym schematem, jednakowym dla kazdego
    miejsca i zapewniajacym przezroczystosc
    rozproszenia. Istotna wada podejscia opartego na
    globalnym schemacie jest brak mozliwosci
    sterowania zakresem autonomii kazdego lokalnego
    systemu.
  • Federacyjna baza danych Kazda lokalna baza
    danych zachowuje swoja autonomie, udostepniajac
    tylko czesc danych dla innych miejsc w RBD.
    Podejscie federacyjne zaklada, ze kazda lokalna
    baza danych jest widziana poprzez pewna
    perspektywe (view), ukrywajaca niektóre dane dla
    rozproszonych aplikacji.

12
Federacyjna BD tworzona metoda bottom-up
Schemat federacyjnej bazy danych
.....
Podejscie federacyjne okazalo sie skuteczne ze
wzgledu na zapewnienie autonomii, bezpieczenstwa
i efektywnosci. Rodzi jednak duzo problemów,
m.in. z zapewnieniem jednolitej ontologii
biznesowej, uniwersalnoscia aplikacji,
wydajnoscia, itd.
13
Architektura klient-serwer
Calosc pracy wykonywanej przez system komputerowy
jest podzielona na dwie czesci
wykonywana po stronie klienta (zwykle zwiazana z
interakcja z uzytkownikiem)
wykonywana po stronie serwera (komunikacja,
dostep do bazy danych, zarzadzanie repozytoriami
pamieci, zarzadzanie globalna przestrzenia nazw)
Podstawowe problemy
Okreslenie mechanizmu komunikacji pomiedzy
klientem a serwerem.
Podzial funkcji na te, które sa wykonywane po
stronie klienta i te, które sa wykonywane po
stronie serwera
Okreslenie jednostki komunikacji klient - serwer
14
Reguly architektury klient-serwer (1)
  • Zachowanie autonomii serwera. Klienci powinni
    zachowywac reguly wykorzystania serwera, nie
    powinni powodowac jego niedostepnosc (np. zamykac
    duze ilosci danych), nie powinni lamac ograniczen
    integralnosci.
  • Zachowanie autonomii klienta. Klienci nie powinni
    zachowywac sie róznie w zaleznosci od tego, czy
    serwer jest lokalny czy odlegly. Powinni byc
    odizolowani od kwestii fizycznego ulokowania
    danych.
  • Wspomaganie dla aplikacji niezaleznych od
    serwera.
  • Dostep do wlasnosci (danych, uslug) serwera.
    Klienci moga zadac od serwera wykonanie
    przewidzianych dla niego funkcji.
  • Wspomaganie dla biezacego dostepu do danych.
    Dostep ten powinien byc bezposredni, bez
    posrednictwa plików przekazywanych do/od klienta.
  • Minimalny wplyw architektury K/S na wymagania dla
    klienta. Oprogramowanie klienta w architekturze
    K/S nie powinno wykazywac znacznego zwiekszenia
    zapotrzebowania na RAM lub objetosc dysku.

15
Reguly architektury klient-serwer (2)
  • Kompletnosc opcji niezbednych do polaczenia.
    Oprogramowanie klienta nie powinno zawierac kodu
    realizujacego polaczenie z serwerem.Powinien to
    zapewniac serwer komunikacyjny.
  • Mozliwosc budowy lokalnych prototypów.
    Programista powinien miec mozliwosc budowy i
    testowania aplikacji K/S wylacznie na stacji
    klienta.
  • Kompletnosc narzedzi uzytkownika koncowego.
    Projektowanie ekranów, generacja zapytan, itd.
    powinny byc czescia srodowiska.
  • Kompletnosc srodowiska budowy aplikacji. Powinno
    przewidywac mozliwosc laczenia sie w sieci,
    dostep do uslug globalnych w zakresie nazw,
    lokacji danych, itd.
  • Otwarte srodowisko jezyka-gospodarza. Powinno
    zapewniac mozliwosc uzycia uniwersalnego jezyka
    programowania do budowy aplikacji.
  • Szczególna troska o standardy. Im bardziej beda
    one przestrzegane, tym mniej bedzie pózniejszych
    klopotów ze wspóldzialaniem.

16
Przyklad architektury SZBD typu klient-serwer
. . .
Zarzadzanie siecia
17
Architektura klient-(multi) serwer (1)
Polaczenia bezposrednie
k2
k3
k7
k1
s4
k4
s1
k8
s3
k5
s2
k9
k6
k10
k11
18
Architektura klient-(multi) serwer (2)
Polaczenia poprzez siec nie ma bezposrednich
polaczen, zarówno serwery jak i klienci sa
przylaczani w jednakowy sposób do wspólnej sieci
komputerowej.
k1
k2
s4
k3
k9
k4
s1
Siec komputerowa
k8
k5
s3
s2
k6
k7
19
Architektura trzywarstwowa i wielowarstowa
three-tier architecture
multi-tier architecture
  • Architektura klient-serwer podzielona na trzy
    warstwy
  • interfejs uzytkownika,
  • logike przetwarzania (reguly biznesu, logike
    biznesu)
  • serwer (serwery) bazy danych.
  • Warstwy sa zaprojektowane i istnieja niezaleznie,
    co ma duze znaczenie dla pielegnacyjnosci systemu
    ze wzgledu na mozliwosc zmian w dowolnej warstwie
    bez koniecznosci zmian w pozostalych warstwach.
  • Czesto warstwy sa zrealizowane na odrebnych
    platformach interfejs na MS Windows, logika
    przetwarzania na serwerze aplikacji i baza danych
    na serwerze bazy danych.
  • Srodkowa warstwa moze skladac sie z wielu warstw,
    co jest okreslane jako architektura
    wielowarstwowa.

Interfejs uzytkownika
20
Logiczna architektura oprogramowania
Architektura klient-serwer powinna odzwierciedlac
logiczny podzial oprogramowania na czesci. Nie
jest to tak istotne w systemie scentralizowanym.
Architektura trójwarstwowa
Staranne rozdzielenie tych warstw jest bardzo
istotne z punktu widzenia tworzenia i
modyfikowalnosci oprogramowania. Dzieki temu
rozdzieleniu, mozliwa jest np. poprawa interfejsu
uzytkownika bez jakichkolwiek interwencji w
pozostale warstwy oprogramowania.
Warstwa prezentacyjna (interfejs uzytkownika)
cienki klient
gruby klient
Warstwa przetwarzania (logika biznesu)
Zasada oddzielania aspektów (separation of
concerns principle, E.Dijkstra)
Warstwa zarzadzania baza danych
21
Cienki i gruby klient
Terminy cienki klient (thin client) oraz gruby
klient (fat client) odnosza sie do mocy i jakosci
przetwarzania po stronie klienta w architekturze
klient-serwer. Model cienkiego klienta klient
posiada niezbyt wielka moc przetwarzania,
ograniczona do prezentacji danych na ekranie.
Przykladem jest klient w postaci przegladarki
WWW. Model grubego klienta klient posiada
znacznie bogatsze mozliwosci przetwarzania, w
szczególnosci moze zajmowac sie nie tylko warstwa
prezentacji, lecz takze warstwa przetwarzania
aplikacyjnego (logiki biznesu). Powyzszy podzial
posiada oczywiscie pewna gradacje. Model
cienkiego klienta jest najczestszym rozwiazaniem
w sytuacji, kiedy system scentralizowany jest
zamieniany na architekture klient-serwer. Wada
jest duze obciazenie serwera i linii
komunikacyjnych. Model grubego klienta uzywa
wiekszej mocy komputera klienta do przetwarzania
zarówno prezentacji jak i logiki biznesu. Serwer
zajmuje sie tylko obsluga transakcji bazy danych.
Popularnym przykladem grubego klienta jest
bankomat. Zarzadzanie w modelu grubego klienta
jest bardziej zlozone.
22
Architektury dwuwarstwowe
Uproszczone architektury trójwarstwowe z cienkim
lub grubym klientem.
Warstwa prezentacyjna (interfejs uzytkownika)
Warstwa przetwarzania (logika biznesu)
Warstwa prezentacyjna (interfejs uzytkownika)
cienki klient
gruby klient
Warstwa przetwarzania (logika biznesu) Warstwa
zarzadzania baza danych
Warstwa przetwarzania (logika biznesu) Warstwa
zarzadzania baza danych
W tym modelu przetwarzanie (logika biznesu) jest
dzielone pomiedzy klienta i serwera.
Zaprojektowanie jej jest trudniejsze.
23
Przyklad architektury K/S - siec bankomatów
Bankomat
Bankomat
Bankomat
Oprogramowanie posredniczace organizujace
komunikacje z odleglymi klientami i szeregujace
transakcje klientów celem przetwarzania ich przez
baze danych.
Bankomat
24
Przyklad architektury K/S - portal WWW
interakcja poprzez HTTP
zapytania SQL
Serwer Web generacja dynamicznych stron HTML dla
klienta zlecenia do bazy danych
Serwer bazy danych wykonywanie zapytan w SQL
wyniki zapytan SQL
25
3-warstwowa architektura aplikacji Web
Serwer Web
Siec Internet
Serwer aplikacji
Serwer bazy danych
HTTP
Baza danych
Baza danych
Przegladarka
Serwer
26
2-warstwowa architektura aplikacji Web
Wiele warstw posredniczacych powoduje dodatkowe
obciazenie.
Serwer Web Serwer aplikacji
Siec Internet
Serwer bazy danych
HTTP
Baza danych
Baza danych
Przegladarka
Serwer
27
Zastosowanie róznych architektur K/S
  • Dwuwarstwowa architektura K/S z cienkim klientem
  • Systemy spadkowe (legacy), gdzie oddzielenie
    przetwarzania i zarzadzania danymi jest
    niepraktyczne.
  • Aplikacje zorientowane na obliczenia, np.
    kompilatory, gdzie nie wystepuje lub jest bardzo
    mala interakcja z baza danych.
  • Aplikacje zorientowane na dane (przegladanie i
    zadawanie pytan) gdzie nie wystepuje lub jest
    bardzo male przetwarzanie.
  • Dwuwarstwowa architektura K/S z grubym klientem
  • Aplikacje w których przetwarzanie jest zapewnione
    przez wyspecjalizowane oprogramowanie klienta,
    np. MS Excel.
  • Aplikacje ze zlozonym przetwarzaniem (np.
    wizualizacja danych, przetwarzaniem multimediów).
  • Aplikacje ze stabilna funkcjonalnoscia dla
    uzytkownika, uzyte w srodowisku z dobrze
    okreslonym zarzadzaniem.
  • Trzywarstwowa lub wielowarstwowa archiktektura
    K/S
  • Aplikacje o duzej skali z setkami lub tysiacami
    klientów.
  • Aplikacje gdzie zarówno dane jak i aplikacje sa
    ulotne (zmienne).
  • Aplikacje integrujace dane z wielu rozproszonych
    zródel.

28
Architektura rozproszonych obiektów (1)
  • W architekturze klient-serwer istnieje wyrazna
    asymetria pomiedzy klientem i serwerem w
    szczególnosci, nie wystepuje tam komunikacja
    bezposrednio pomiedzy klientami. Model taki dla
    wielu zastosowan jest malo elastyczny i zapewnia
    zbyt mala skalowalnosc.
  • Architektura rozproszonych obiektów znosi podzial
    na klientów i serwery. Kazde miejsce w
    rozproszonym systemie jest jednoczesnie klientem
    i serwerem.
  • Konieczne jest sprowadzenie wszystkich danych i
    uslug do jednego standardu.
  • Taki standard obejmuje
  • Model (pojeciowy i logiczny) danych i uslug,
    który jest w stanie "przykryc" wszystkie mozliwe
    dane i uslugi, które moga kiedykolwiek pojawic
    sie w systemie rozproszonym
  • Specjalne oprogramowanie zwane posrednikiem
    (broker), które akceptuje wspólny model danych i
    uslug umozliwiajac ich udostepnienie dla
    dowolnych miejsc w systemie rozproszonym.
  • Specjalne oprogramowanie, zwane oslona, adapterem
    lub mediatorem, które przystosowuje konkretne
    miejsce do modelu przyjetego przez posrednika.

29
Architektura rozproszonych obiektów (2)
Aplikacja napisana w C
Aplikacja na relacyjnej bazie danych
Aplikacja na Lotus Notes
Oslona 1
Oslona 2
Oslona 3
...
...
Posrednik
Posrednik
Posrednik
Szyna oprogramowania (software bus)
Miejsce 1
Miejsce 2
Miejsce 3
30
Struktura logiczna rozproszonych obiektów
O7
O3
O5
O1
O2
O9
Obiekty
O4
O8
O6
K1
K3
Operacje na obiektach
K2
K4
Szyna oprogramowania (software bus)
A1
A2
A3
Aplikacje
Szyna oprogramowania tworzy jedna przestrzen
obiektów. Obiekty te sa dostepne dla dowolnego
miejsca poprzez operacje (zgrupowane w klasach).
Miejsca i sposoby implementacji obiektów sa
niewidoczne. Aplikacje korzystaja z calej puli
obiektów.
31
Architektura serwera stron
Aplikacja
Przedmiotem zarzadzania sa fizyczne strony dyskowe
strony
32
Architektura serwera obiektów
Przedmiotem zarzadzania sa obiekty
obiekty
33
Przyszlosciowa architektura aplikacji
internetowych
Przegladarka WWW
Przegladarka WWW
Warstwa klienta
XML
XML
Serwer Web Serwer aplikacji
Warstwa aplikacji globalnych
Aplikacja globalna
Aplikacja globalna
Aplikacja globalna
Interakcja z aplikacjami poprzez protokoly oparte
na XML
Globalny wirtualny sklad zasobów uslug i danych
Logiczna warstwa posrednia
Web Services
Zasoby uslug i danych
Serwisy lokalne
Serwisy lokalne
Serwisy lokalne
Serwisy lokalne
Serwisy lokalne
Serwisy lokalne
wrappery
Obiektowo-relacyjna baza danych
Obiektowa baza danych
Relacyjna baza danych
XML-owa baza danych
Inne dokumenty na Webie HTML, Word,...
Dokumenty XML na Webie
Zasoby danych
34
Standardy laczenia rozproszonych danych (1)
  • Open DataBase Connectivity (ODBC) standard
    zdalnego dostepu do relacyjnych baz danych
  • bazuje na Call Level Interface (CLI) opracowanym
    przez konsorcjum X/Open
  • definiuje API oraz cechy SQL które musza byc
    zapewnione na róznych poziomach zgodnosci.
  • Java DataBase Connectivity (JDBC) analogiczny do
    ODBC standard dla Java.
  • OLE-DB API podobne do ODBC, ale wspomagajace
    zródla nie-bazodanowe, takie jak plaskie pliki.
  • OLE-DB program moze negocjowac ze zródlem danych
    aby znalezc wlasnosci, które ono podtrzymuje.
  • API jest podzbiorem SQL
  • ADO (Active Data Objects) latwy interfejs do
    funkcji OLE-DB

35
Standardy laczenia rozproszonych danych (2)
  • Kilka standardów bazujacych na XML dla E-commerce
  • Np. RosettaNet (lancuchy dostaw), BizTalk
  • Definiuja katalogi, opisy uslug, faktury,
    zamówienia, itd.
  • oslony XML sa uzywane do eksportu informacji z
    relacyjnej BD do XML
  • Resource Description Framework (RDF)
    specyfikacja ontologii dla zasobów Web.
  • Web Services i Simple Object Access Protocol
    (SOAP) bazujacy na XML standard dla zdalnego
    wolania uslug. SOAP jest mniej elastyczny i
    uniwersalny w stosunku do CORBA.
  • Uzywa XML do zakodowania danych, HTTP jako
    protokolu transportowego
  • Kilka dalszych standardów WSDL (opis danych i
    uslug), UDDI (rejestry uslug), itd.
  • Dalsze standardy sa oparte na SOAP dla
    specyficznych aplikacji, np. OLAP i Data Mining
    (standardy Microsoft'u)

36
Standardy laczenia rozproszonych danych (3)
  • Object Data Management Group (ODMG) standard
    obiektowych baz danych
  • jest raczej uzywany haslowo, nie jest znana
    calosciowa implementacja.
  • OMG CORBA (Common Object Request Broker
    Architecture) - najbardziej uniwersalny standard
    obejmujacy ogromna liczbe aspektów. W
    szczególnosci, notacja UML jest jego skladowa.
    Pakiety ORB (Object Request Broker) sa
    oprogramowaniem realizujacym te architektura.
  • .NET/DCOM (Distributed Component Object Model) -
    standard Microsoftu zintegrowany z systemami
    operacyjnymi Microsoftu. Ograniczony w stosunku
    do standardu CORBA.
  • RMI (Remote Method Invocation) - oprogramowanie
    firmy Sun, ograniczone w stosunku do standardu
    CORBA do oprogramowania pisanego w Java. Java
    Beans i Enterprise Java Beans wykorzystuja RMI
    jako transport.
Write a Comment
User Comments (0)
About PowerShow.com
