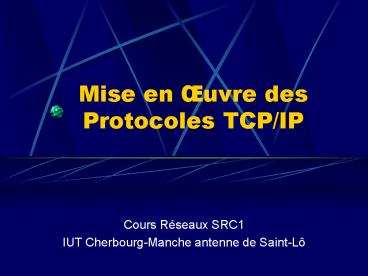

Mise en Œuvre des Protocoles TCP/IP

• Cours Réseaux SRC1
• IUT Cherbourg-Manche antenne de Saint-Lô

2
Rappel Quest ce quun protocole ?

• Cest la description des formats de messages et
  règles selon lesquelles deux ordinateurs
  échangeront des données.
• Chaque niveau de communication utilise un
  protocole adapté à ses besoins.
• Parfois le choix est possible entre plusieurs
  protocoles de niveau équivalent (ex langage)

3
Rappel TCP/IP

• Transmission Control Protocol/Internet Protocol)
• Ensemble de protocoles standard permettant la
  communication dans un environnement hétérogène.
• Il fournit un protocole de gestion de réseau
  d'entreprise routable ainsi que l'accès à
  Internet.
• Pour être en mesure d'échanger des paquets entre
  différents ordinateurs, TCP/IP exige une
  adresse IP, un masque de sous-réseau et une
  passerelle (routeur) .

4
Réseau TCP/IP
5
Réseau TCP/IP
6
Adresse IP

•   Adresse UNIQUE (normalement) servant à
  identifier un ordinateur connecté à un réseau.
  Une adresse IP est composée de 4 octets notés en
  décimal et séparés par des points (Ex
  193.25.63.102 ).
• Actuellement nous utilisons le système IPv4 (4
  octets) mais le système IPv6 (16 octets) encore
  en développement devrait le remplacer dici 2010.


7
Adresse IP

• Adresse statique Cest une adresse IP fixe
  mémorisée dans la configuration réseau dun
  ordinateur. Elle reste identique à chaque fois
  que l'ordinateur se connecte sur le réseau.
  (obligatoire pour tous les serveurs )
• Adresse dynamique Cest une adresse IP
  attribuée par un serveur ou un fournisseur
  d'accés (DHCP) lorsque vous vous connectez à
  réseau. Elle est temporaire et sera reprise par
  un autre utilisateur après votre déconnexion.

8

• DHCP (Anglais Dynamic Host Configuration
  Protocol)L'affectation et la mise à jour
  d'adresses IP peuvent représenter une lourde
  tâche administrative. Afin de faciliter ce
  travail, le protocole DHCP offre une
  configuration dynamique des adresses IP et des
  informations associées.
• Pour se connecter, un ordinateur envoie un
  broadcast à la recherche dun serveur DHCP qui
  lui attribuera une adresse IP pour la durée de la
  connexion.

9
Masque de Sous-Réseau

• Permet de séparer dans une adresse IP les bits
  servant à identifier ladresse réseau de ceux
  d'adresse locale.
• Le masque du réseau a le même format que
  ladresse IP mais son écriture binaire ne
  comporte que des 1 pour tous les bits d'adresses
  de réseau et de sous-réseau de l'adresse IP
  complète. Il est composé de 0 pour les bits de
  l'adresse locale.

10
Passerelle

• (Gateway en anglais) Dispositif destiné à
  connecter des réseaux ayant des architectures
  différentes ou des protocoles différents, ou
  offrant des services différents.Note Une
  passerelle peut par exemple connecter un réseau
  local d'entreprise avec un autre réseau local ou
  un réseau public comme Internet.
• Dans le langage courant, on assimile un routeur à
  une passerelle.

11
Protocoles de la pile TCP/IP

• UDP (User Datagram Protocol)
• ARP (Address Resolution Protocol)
• ICMP (Internet Control Message Protocol).
  Cette suite de protocoles Internet intervient
  dans le mode de communication des ordinateurs et
  la procédure de connexion inter-réseaux.
• PPP (Point to Point Protocol)
• PPTP (Point to Point Tunneling Protocol)
• SLIP (Serial-Line IP) sont également pris en
  charge. Ces derniers permettent d'accéder à
  distance aux réseaux TCP/IP, y compris à
  Internet.

12
Utilitaires TCP/IP

• Ipconfig
• Ping
• Tracert
• Arp

• Netstat
• Nbtstat
• Route
• Nslookup

13
Ipconfig

• Utilitaire TCP/IP qui affiche les paramètres de
  configuration TCP/IP de l'ordinateur. Utilisé
  sans paramètres, Ipconfig affiche l'adresse IP,
  le masque de sous-réseau et la passerelle par
  défaut de toutes les cartes.
• Ipconfig /? affiche laide
• ipconfig /all affiche toutes les informations
  disponibles concernant les cartes réseau actives.

14
Ping

• composante de TCP/IP, vérifie les connexions
  établies à un ou plusieurs hôtes distants.
• Exemple ping 10.23.1.1
• Délai de la demande écoulé peut signifier que
  l'hôte de destination est hors service
• Destination impossible à atteindre affiche
  l'adresse IP du routeur qui a essayé d'acheminer
  le paquet, mais n'a pas trouvé de route valide.

15
Tracert

• Cet utilitaire de diagnostic détermine
  l'itinéraire emprunté vers une destination.
• Tracert détermine l'itinéraire en envoyant un
  premier paquet d'écho avec une valeur TTL de 1,
  et en incrémentant celle-ci de 1 pour chaque
  transmission suivante, jusqu'à ce que la cible
  renvoie une réponse ou que la valeur TTL maximale
  soit atteinte.
• L'itinéraire est obtenu en analysant les messages
  de dépassement renvoyés par les routeurs
  intermédiaires
• Exemple tracert 195.221.176.40

16
ARP

• Arp Affiche et modifie les tables de conversion
  des adresses physiques IP (Ethernet ou anneau à
  jeton) employés par le protocole de résolution
  d'adresses ARP (Address Resolution Protocol).
• Exemple arp a Affiche les entrées ARP
  courantes présentent dans la table de conversion.
  Cette table est dynamique.

17
Netstat

• Netstat Affiche les statistiques de protocole et
  les connexions réseau TCP/IP courantes.
• Netstat -a Affiche toutes les connexions et les
  ports en écoute. Les connexions serveurs
  n'apparaissent en principe pas.
• Netstat -e Affiche les statistiques Ethernet

18
Nbtstat

• Cette commande de diagnostic affiche les
  statistiques de protocole et les connexions
  TCP/IP courantes utilisant NBT (NetBIOS sur
  TCP/IP).
• Nbtstat -c Affiche le contenu du cache noms
  NetBIOS (adresse IP de chaque nom).
• Nbtstat -n Affiche les noms NetBIOS locaux. La
  mention Registered indique que le nom est
  enregistré par diffusion (Bnode) ou par WINS

19
Route

• Route Gère les tables de routage du réseau
• .
• Route print affiche les itinéraires
• Route add ajoute un itinéraire
• Route delete supprime un itinéraire
• Route change modifie un itinéraire existant.

20
Nslookup

• Littéralement un  Coup d'oeil . Sur l'Internet,
  le nslookup sert à aller voir dans la base de
  données de noms de serveurs (NS, voir DNS)
  l'adresse IP correspondant à un nom de machine
  (comme www.mygale.org). Le reverse lookup est
  l'opération inverse  obtenir le nom de la
  machine à partir de son adresse IP

21
Autres protocoles

• Bien que TCP et IP soient les protocoles les plus
  répandus (à cause dinternet), il existe dautres
  protocoles capables doffrir les mêmes services
  dacheminement des données à travers un réseau
  informatique.

22
Le Protocole IPX/SPX

• Présentation
• Trame

23
Présentation

• IPX/SPX est un protocole développé par Novell
  (éditeur de logiciels réseaux).
• Il est basé sur le protocole XNS développé par
  Xérox pour son réseau Ethernet.

24
Principes

• XNS avait été créé pour les réseaux locaux et
  nétait pas adapté pour les WAN.
• Novell a tenté dy remédier avec IPX mais
  certaines limitations sont restées.
• IPX fournit la possibilité denvoyer des données
  aux travers de plusieurs réseaux interconnectés.
  Cest un service non connecté. (datagram)
• SPX fournit la connexion virtuelle pour les
  applications qui le demandes.

25
Trame IPX
26
Définition des champs de lentête

• Checksum contrôle derreur. Non utilisé en
  général, fixé à 0xFFFF.
• Length longueur en octets de lentête plus les
  données.
• Transport Control Nombre de routeurs traversé
  par le paquet. (limité à 16 ou 127 suivant les
  réseaux.

27

• Packet type type de service requis ou offert
  par le paquet.

28

• Destination Network Numéro du réseau auquel
  appartient le destinataire. La valeur 0x00000000
  signifie que le destinataire est sur le même
  réseau que lexpéditeur. La valeur 0xFFFFFFFF est
  interdite, il ny a pas de broadcast sur les
  numéros de réseau.
• Destination Node Adresse physique du
  destinataire (6 octets). Ladresse 0xFFFFFFFFFFFF
  est ladresse de broadcast pour toutes les
  stations du réseau.

29

• Destination socket Numéro du processus de
  destination.

30

• Source network numéro du réseau auquel
  appartient lexpéditeur.
• Source node adresse physique de lexpéditeur.
• Source socket numéro du processus émetteur. Ce
  numéro peut-être différent du destination socket
  (parleur/écouteur)
• Higher-Level Protocol Headers Entêtes des
  protocoles de niveau supérieur comme SPX ou NCP

31
Trame SPX
