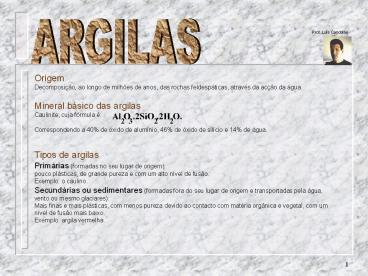

ARGILAS

1
ARGILAS
Prof. Luís Canotilho
Origem Decomposição, ao longo de milhões de anos,
das rochas feldespáticas, através da acção da
água.
Tipos de argilas Primárias (formadas no seu lugar
de origem) pouco plásticas, de grande pureza e
com um alto nível de fusão. Exemplo o
caulino. Secundárias ou sedimentares (formadas
fora do seu lugar de origem e transportadas pela
água, vento ou mesmo glaciares) Mais finas e
mais plásticas, com menos pureza devido ao
contacto com matéria orgânica e vegetal, com
um nível de fusão mais baixo. Exemplo argila
vermelha.
2
tipos de Argilas
Argila para Grés (3) - Utilizada no fabrico de
mosaicos - Cor varia entre o cinzento claro e o
escuro, e desde o amarelado ao castanho -
Refractária e plástica - O Feldespato vai actuar
como material fundente - Vitrifica entre os
1250ºC e os 1300ºC
Argila Vermelha (2) - Utilizada no fabrico de
pastas de porcelana - Cor vermelha enquanto
húmida e castanha depois de chacotada - Muito
plástica e fundível - Contém uma alta
percentagem de óxido de ferro - Suporta
temperaturas até aos 1100ºC
Argila Refractária (1) - Muito resistente ao
calor - Cor creme ou cinzenta - Muito plástica -
é composto fundamentalmente por caulinite e óxido
de alumínio - Funde entre os 1600ºC e os 1750ºC
Argila de Bola (ball clay) (4) - Cor marfim -
Alto nível de plásticidade - Fica pegajosa com a
água, pelo que deve ser misturada com outras
argilas - Com grande contracção, chega a perder
20 do volume na secagem - Vitrifica aos 1300ºC
Faiança (Argila para Louça) (7) - Cor branca -
Utilizada no fabrico da louça industrial - Coze
entre os 900ºC e os 1050ºC
Caulino (Argila da China) (5) - Utilizada no
fabrico de pastas de porcelana - Cor branca -
Muito pouco plástica - Funde aos 1800ºC
Bentonito (6) - Utilizada na mistura das
pastas cerâmicas para aumentar a sua
plasticidade - Oleosa, pode aumentar o seu volume
entre 10 a 15 vezes quando se acrescenta água -
Argila vulcânica muito plástica, com maior
percentagem de silício do que alumina - Funde aos
1200ºC
3
inertes utilizados na cerâmica
Função - Desengordurante - Fundente
Quartzo (2) - Desengordurante por natureza
actuado de forma a reduzir a sua contracção,
favorecendo A aderência de vidrados nas peças -
Tem um ponte de fusão por volta dos 1600ºC (SiO2)
Carbonato de Cálcio ( calcite) (1) - Fundente
utilizado na composição das pastas de baixa e
média temperatura, devendo ser usado com
moderação (até 13) - Possui uma temperatura
muito elevada de fusão (CaCO3)
Dolomite (3) - Actua como fundente, podendo
usar-se Como Substituto do carbonato de
cálcio para elevar a temperatura de maturação dos
vidrados, na proporção de 3 a 6 (CaCO3.MgCO3.
Grogue ou chamote (5) - São argilas cozidas e
moídas apresentando-se Comercialmente em grão
grosso, médio e fino. Utilizado em pastas para
alta temperatura, evitando a sua contracção. É um
desengordurante que facilita a Secagem e dando
uma maior resistência. Utilizado Em cerâmica
escultórica. Utiliza-se em proporções até 40
Feldespato (4) - Provém da decomposição do
granito e róchas ígneas, Limitando a plasticidade
das argilas e a sua contracção Em cru actuando
como fundente a temperaturas superiores A
1200ºC. - Funde por volta dos 1170º e os 1290ºC
Talco (6) - É um silicato de magnésio tendo
na Sua composição 32 de magnésio e 64 de
sílica. É utilizado como fundente De pastas de
baixa temperatura (2), Favorecente o acordo
entre pasta e vidro O que evita o chamado Craklé
4
Pastas cerâmicas

• Produto obtido a partir da mistura entre argilas
  e inertes
• Composição argila (material plástico), sílica e
  também o chamote (desengordurantes para
  diminuirem a contracção da pasta e evitar o
  aparecimento de fissuras e empenamentos na
  secagem), feldespatos e o carbonato de cálcio
  (fundentes)
• Geralmente as argilas vermelhas tem uma
  composição equilibrada com todos estes elementos,
  não sendo necessário acrescentar mais nada
• TIPOS DE PASTAS
• Pastas porosas (não vitrificadas) pastas
  constituídas por por argilas ferruginosas e
  pastas brancas de faiança
• Pastas vitrificadas grés e porcelana
• COMPOSIÇÃO DE PASTAS NACIONAIS
• Porcelana 49 de caulino, 19,2 de feldespato,
  29,2 de areia P10 e 4 de talco
• Faiança 26 de argila cinzenta, 14 de argila
  branca, 18 de caulino de Rio Maior, 12 de
  calcite, 30 de sílica
• Grés 10 de caulino de Rio Maior, 33 de argila
  cinzenta Mota, 10 de argila branca Mota, 10 de
  caulino da Sr.a da Hora, 17 de areia, 3 de
  calcite e 17 de feldespato

5
Pastas cerâmicas
Pastas refractárias Pasta muito resistente ao
choque térmico, servem para o fabrico de tijolos,
cadinhos, mobiliário interior de forno e outros
materiais isolantes. A temperatura de cozedura
vai até aos 1600ºC.
Pasta com chamote
Pasta de porcelana de ossos Pasta dura,
translúcida, branca e fina, composta por ossos
calcinados (fosfato de cálcio). A temperatura de
cozedura vai desde os 1200º aos 1250ºC.
Pasta de porcelana Muito branca, sendo o caulino
o seu principal componente. Quando numa espessura
até 3mm, adquire depois de vitrificada uma
qualidade translúcida. A temperatura de cozedura
vai desde os 1250º aos 1460ºC. Existem dois
tipos de porcelana (dura e mole)
Porcelana
Pasta de louça ou faiança Muito purosa e com cor
branco marfim, as peças necessitam de um vidrado
protector. A Faiança produzida em Portugal coze
entre os os 950ª e os 1100ºC.
Pasta de faiança

• Pasta de argila vermelha
• Constituída por argilas muito ferruginosas,
  conzendo entre os 950ª e os 1100ºC.
• Muito plástica é ideal para a realização de
  trabalhos à mão ou no torno.

Pasta vermelha
Pasta de grés Depois de cozidas tornam-se
impermeáveis, vitrificadas e opacas. A cor vai
desde o cinzento, ao marfim, beje, castanho () A
temperatura de cozedura vai desde os 1150º aos
1300ºC.
Pasta de grés
6
Preparação de uma pasta cerâmica
1 - os pedaços da pasta são desfeitos com a ajuda
de um martelo
4 - a balança é necessária para o cálculo da
quantidade de água
2 - com um rolo da massa os pequenos grãos são
desfeitos em pó
5 - o pó da pasta É deitado lentamente na água de
modo a não fazer grumos
3 - com uma peneira malha nº 60 consegue-se um pó
muito fino
6 - mexe-se para desfazer os grumos
