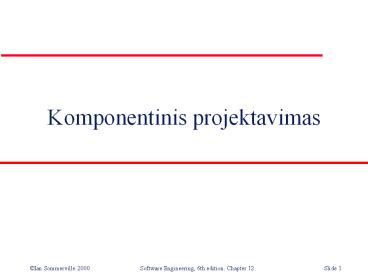

Komponentinis projektavimas

1
Komponentinis projektavimas
2
Tikslai

• Paaiškinti, kad komponentinis projektavimas
  siejasi standartizuotu komponentu kurimu ir ju
  naudojimu konkreciuose taikymuose.
• Aprašyti komponentus ir ju modelius.
• Parodyti pagrindines komponentinio projektavimo
  proceso veiklas.
• Aptarti komponenentu sudeties sudarymo budus ir
  problemas, kurios gali iškilti.

3
Temos

• Komponentai ir ju modeliai
• Komponentinio projektavimo procesas
• Surinkimas iš komponentu

4
Komponentinis kurimas

• Komponentinis kurimas yra programu kurimo
  metodas, kuris remiasi programu pakartotiniu
  panaudojimu.
• Tai atsirado iš objektinio kurimo siekiant
  efektyvesnio pakartotinio panaudojimo. Atskiros
  objektu klases yra par daug mažos ir specifines.
• Komponentai yra labiau abstraktus kaip objektu
  klases ir gali savarankiškai teikti paslaugas.

5
Komponentinio projektavimo esme

• Nepriklausomi komponentai apibrežti per ju
  sasajas.
• Komponentu standartai palengvina komponentu
  integravima.
• Tarpines programos padeda komponentu
  pernešamumui.
• Kurimo procesas skatina pakartotini panaudojima.

6
Komponentinis projektavimas ir bendri
projektavimo principai

• Be pakartotinio panaudojimo komponentinis
  projektavimas remiasi žinomais programu
  projektavimo principais.
• Komponetai yra nepriklausomi ir vienas kitam
  netrukdo
• Komponnetu realizavimas yra pasleptas
• Bendravimas vyksta per gerai apibrežta sasajas
• Komponentai turi bendras platformas, kas sumažina
  kurimo išlaidas.

7
Komponentinio projektavimo problemos

• Pasitikejimas komponentais kaip galima
  pasitiketi komponentu neturint jo išeities
  teksto?
• Komponentu sertifikavimas kas sertifikuos
  komponentu kokybe?
• Pasireiškianciu savybiu numatymas kaip gali buti
  numatytos komponentu komplekso pasireiškiancios
  savybes?
• Reikalavimu palyginimas kaip galima atlikti
  palyginamaja analize tarp vieno ir kito
  komponentu savybiu?

8
Temos

• Komponentai ir ju modeliai
• Komponentinio projektavimo procesas
• Surinkimas iš komponentu

9
Komponentai

• Komponentai teikia paslaugas nepriklausomai nuo
  to kur komponentas vykdomas ir kokia kalba
  realizuotas.
• Komponentas yra nepriklausomas vykdomas vienetas,
  kuris gali buti sudarytas iš vieno ar daugiau
  vykdomu objektu
• Komponento sasaja yra paskelbta ir visi
  bendravimai vyksta per paskelbta sasaja

10
Komponento charakteristikos 1
11
Komponento charakteristikos 2
12
Komponento sasajos

• Tiekimo sasaja
• Apibrežia paslaugas teikiamas kitiems
  komponentams.
• Prašymu sasaja
• Apibrežia komponentui priimtinas paslaugas,
  kurias gali komponentas ivykdyti.

13
Komponento sasajos
14
Duomenu surinkimo komponentas
15
Komponentai ir objektai

• Komponenntai yra išskleidžiami komponentai.
• Komponentai neapibrežia tipu.
• Komponentu realizavimas yra nepermatomas.
• Komponentai nepriklauso nuo kalbos.
• Komponentai yra standartizuoti.

16
Komponento modeliai

• Komponento modelis yra standartai komponento
  realizavimui, dokumentavimui ir naudojimui.
• Komponento modelis specifikuoja kaip sasaja turi
  buti apibrežta ir kokie elementai turetu buti
  iterpti i sasajos apibrežima.

17
Komponento modelio elementai
18
Tarpines programines irangos parama

• Komponentu modeliai yra pagrindas tarpinei
  programinei irangai, kuri palaiko komponentu
  vykdyma.
• Komponento modelio realizavimas teikia
• Platformos paslaugas , kurios leidžia komunikuoti
  komponentams, jei parašyti pagal komponentu
  modeli.
• Horizontalios paslaugos , kurios nepriklauso nuo
  taikymu ir naudojamos skirtingu komponentu.
• Kad naudoti modelio teikiamas paslaugas,
  komponentai išdestomi talpykloje. Tai sasaju aibe
  naudojama pasiekti paslaugu realizavima. To use
  services provided by a model, components are
  deployed in a container. This is a set of
  interfaces used to access the service
  implementations.

19
Komponento modelio paslaugos
20
Komponentu kurimas pakartotinam panaudojimui

• Komponentai sukurti specifiniams taikymams turi
  buti apibendrinti, kad tiktu pakartotiniam
  panaudojimui.
• Komponentas tikriausiai yra pakartotinio
  panaudojimo jei asocijuojasi su stabiliomis
  srities abstrakcijomis.
• Pavyzdžiui ligonineje srities abstrakcijos yra
  slauges, pacientai, gydymo proceduros ir pan.

21
Komponentu kurimas pakartotinam panaudojimui

• Komponentai pakartotinam panaudojimui gali buti
  specialiai sukonstruoti apibendrinant
  egzistuojancius komponentus.
• pakartotinio panaudojimo komponentai turi tureti
  tokias savybes
• atspindeti stabilias srities abstrakcijas
• paslepti busenos atvaizdavima
• buti kaip tik imanoma nepriklausomam
• skelbti išimtis per komponentu sasaja
• Turi buti kompromisas tarp naudojamumo ir
  pakartotinio panaudojamumo
• kuo bendresne sasaja, tuo geresnis pakartotinas
  panaudojamumas, bet tada sasaja sudetingesne,
  vadinasi gali buti mažiau naudojama.

22
Rekomendacijos pakartotiniam panaudojimui

• Išmesti taikymo specifinius metodus.
• Apibendrinti vardus.
• Prideti metodus, kad padidinti jais padengima.
• Suderinti išimciu apdorojima.
• Prideti konfiguravimo sasaja komponentu
  adaptavimui.
• Integruoti reikiamus komponentus, kad sumažinti
  priklausomybe.

23
Pakartotinio panaudojimo komponentai

• Pakartotinai panaudojamu komponentu kurimo kaštai
  yra didesni nei specifiniu ekvivalentu kaštai.
  Šie papildomi pakartotino panaudojamumo pakelimo
  kaštai turi buti labiau organizacijos nei
  projekto.
• Bendri komponentai gali buti ne tokie
  kompaktiški ir ne tokie greiti nei specifiniai
  ekvivalentai.

24
Liktiniu sistemu komponentai

• Egzistuojancios liktines sistemos gali buti
  supakuotos, kaip pakartotinio panaudojimo
  komponentai.
• Tam reikia parašyti aplanko komponenta, kuris
  turi reikiamas teikimo ir prašymu sasajas ir
  prieiga prie liktines sistemos.
• Nežiurint išlaidu, tai gali buti ne taip brangu
  negu perrašyti liktine sistema.

25
Temos

• Komponentai ir ju modeliai
• Komponentinio projektavimo procesas
• Surinkimas iš komponentu

26
Komponentinio projektavimo procesas

• Kai pakartotinai naudojami komponentai svarbu
  numatyti skirtuma tarp idealiu reikalavimu ir
  paslaugu iš tikruju teikiamu komponento.
• Tam reikia
• Sukurti reikalavimu eskiza
• Ieškoti komponentu ir modifikuoti reikalavimus
  priklausomai nuo gaunamo funkcionalumo.
• Ieškoti vel , kad rasti geresni komponenta, kuris
  tenkina pertvarkytus reikalavimus.

27
Komponentinio projektavimo procesas
28
Komponeneto identifikavimo procesas
29
Komponentu identifikavimas

• Pasitikejimas. Reikia pasitiketi komponentu
  tiekeju. Geriausiu atveju, pasitikejimo
  nekeliantis komponentas neveiks kaip buvo
  skelbta, o blogiausiu atveju pažeis apsauga.
• Reikalavimai. Skirtingos komponentu grupes
  išpildys skirtingus reikalavimus.
• Atestavimas.
• Komponento specifikacija gali buti nepakankamai
  detali, kad sudaryti išsamu testa.
• Komponentai gali tureti papildoma funkcionaluma.
  Kaip ta ištestuoti netrukdant taikymams?

30
Ariane paleidimo sutrikimas

• 1996 metais pirmas Ariane 5 raketos bandymas
  baigesi katastrofa, nes po 37 sekundžiu ji tapo
  nevaldoma.
• Problema atsirado del pakartotinai panaudoto
  ankstesnes versijos paleidimo komponento, kuris
  buvo sukurtas anksciau.
• Komponento neteisingos funkcijos nereikejo Ariane
  5.

31
Temos

• Komponentai ir ju modeliai
• Komponentinio projektavimo procesas
• Surinkimas iš komponentu

32
Surinkimas iš komponentu

• Tai sistemos surinkimo procesas.
• Surinkimas numato komponentu integravima
  tarpusavyje ir su komponentu infrastruktura.
• Normaliai reikia rašyti jungianti komponentus
  koda, kad juos integruoti.

33
Surinkimo tipai

• Nuoseklus surinkimas kur surenkami komponentai
  vykdomi nuosekliai. Tam reikia pateikti kiekvieno
  komponento teikimo sasaja. here the composed
  components are executed in sequence. This
  involves composing the provides interfaces of
  each component.
• Hierarchinis surinkimas kur vienas komponentas
  kreipiasi paslaugos i kita komponenta. Vieno
  komponento teikimo sasaja yra suderinama su kito
  komponento prašymo sasaja.
• Papildymo surinkimas kur dvieju komponentu
  sasajos sudedamos kartu, kad sukurti nauja
  komponenta.

34
Surinkimo tipai
35
Sasaju nesuderinamumas

• Parametru nesuderinamumas kur operacijos turi
  tuos pacius vardus bet yra skirtingo tipo.
• Operaciju nesuderinamumas kur operaciju vardai
  sudedamose sasajose yra skirtingi.
• Operaciju nepilnumas kur komponento teikimo
  sasaja yra kito komponento prašymu sasajos
  poaibis.

36
Nesuderinami komponentai
37
Suderinimo komponentas

• Surenkamu komponentu sasajos turi buti
  suderintos.
• Reikia skirtingu suderinimo tipu priklausomai nuo
  surinkimo tipo.
• Adreso suradimo ir vaizdavimo komponentu gali
  buti surinkti per suderinimo komponenta, kuris
  nurežia pašto koda nuo adreso ir perduoda
  vaizdavimo komponentui.

38
Surinkimas per suderintoja

• Komponentas postCodeStripper yra suderintojas,
  kuris igalina nuoseklu komponentu sujungima.

39
Suderintojas duomenu surinkimui
40
Sasajos semantika

• Reikia remtis komponento dokumentacija norint
  nustatyti ar sintaksiškai suderinami komponentai
  yra suderinami iš tikruju.
• Panagrinekime PhotoLibrary komponento sasaja

41
Foto bibliotekos surinkimas
42
Foto bibliotekos aprašymas
This method adds a photograph to the library and
associates the photograph identifier and
catalogue descriptor with the photograph.
what happens if the photograph identifier is
already associated with a photograph in the
library? is the photograph descriptor
associated with the catalogue entry as well as
the photograph i.e. if I delete the photograph,
do I also delete the catalogue information?
43
Surinkimo palyginimai

• Surenkant komponentus gali iškilti konfliktai
  tarp funkciniu ir nefunkciniu reikalavimu arba
  konfliktai tarp greito pateikimo ir sistemos
  vystymo.
• Reikai priimti tokius sprendimus
• Koks komponentu surinkimas efektyvesnis išpildant
  funkcinius reikalavimus?
• Koks komponentu surinkimas leis pakeitimus
  ateityje?
• Kokios bus surinktos sistemos pasireiškiancios
  savybes?

44
Duomenu surinkimas ir ataskaitu generavimas
45
Esminiai aspektai

• Komponentinis projektavimas yra pakartotinio
  panaudojimo budas realizuojantis silpnai susietus
  komponentus i sistema.
• Komponentas yra programinis vienetas, kurio
  funkcionalumas ir priklausomybes pilnai
  apibrežtos sasaja.
• Komponento modelis apibrežia aibe standartu,
  kuriu turi prisilaikyti komponento tiekejai ir
  sistemu surinkejai.
• Komponentinio projektavimo procese persidengia
  reikalavimu inžinerijos ir sistemos projektavimo
  procesai.

46
Esminiai aspektai

• Surinkimas iš komponentu yra komponentu
  surišimas, kad sukurti sistema.
• Surenkant pakartotinio naudojimo komponentus
  paprastai reikia rašyti suderintojus, kad
  sutaikyti skirtingas komponentu sasajas.
• Pasirenkant surinkima reikia vertinti
  reikalaujama funkcionaluma, nefunkcinius
  reikalavimus, ir sistemos vystyma.
