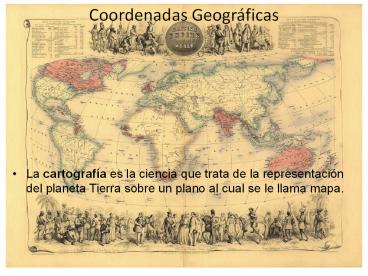

Coordenadas Geográficas

• La cartografía es la ciencia que trata de la
  representación del planeta Tierra sobre un plano
  al cual se le llama mapa.

2
Proyecciones geográficas

• Un mapa es una representación total o parcial de
  la superficie curva de la Tierra sobre una
  superficie plana, casi siempre en una hoja de
  papel. Los mapas representan, con la necesaria
  minuciosidad, los diversos accidentes
  geográficos además su sencillo manejo y fácil
  transporte las hacen muy útiles.

3
Proyecciones Geográficas

• La mayor desventaja que representan los mapas se
  debe a su naturaleza plana siempre contienen
  deformaciones, las cuales solamente en los mapas
  de áreas muy pequeñas carecen de importancia.

4
Proyecciones Geográficas

• La forma más exacta de representar a la Tierra,
  es el globo Terráqueo, debido a que la esfera es
  el cuerpo geométrico más parecido a la forma de
  la Tierra.

5
Proyecciones Geográficas

• Sin embargo, presenta algunas desventajas
• 1.- No pueden observarse los dos hemisferios al
  mismo tiempo.
• 2.- Ocupa mucho espacio.
• 3.- Es muy costoso.
• 4.- Su manejo es difícil mientras viajan, los
  pilotos y automovilistas no pueden utilizarlo.
• 5.- No es útil para representar pequeñas
  porciones de Tierra.
• 6.- Contiene poca información.

6
Proyecciones Geográficas

• La dificultad de elaborar un mapa puede verse si
  se intenta pelar una naranja y extender la
  cáscara, sin deformarla, sobre una superficie
  plana. Por ello, se hace uso de la proyección
  geográfica, que es una representación gráfica que
  traslada desde la superficie curva de la Tierra
  la red de meridianos y paralelos sobre una
  superficie plana (mapa) con la intención de
  disminuir o minimizar las distorsiones.

7
Proyecciones Geográficas

• Se distinguen tres tipos de proyecciones
  geográficas básicas cilíndricas, cónicas, y
  azimutales.

8
Proyecciones Geográficas

• 1.- Proyección cilíndrica se obtiene al
  proyectar el globo terrestre sobre una hoja de
  papel en forma de cilindro, que envuelve a la
  esfera y se apoya sobre el ecuador. Representa a
  la superficie terrestre en su totalidad,
  proyectada en un plano.

9
Proyección Cilíndrica

• La característica más importante de esta
  proyección consiste en que el sistema de
  meridianos y paralelos se transforma en un
  sistema de líneas rectas que se cortan
  perpendicularmente.

10
Proyección Cilíndrica

• Los paralelos tienen la misma longitud que el
  Ecuador y las distancias entre ellos aumentan a
  medida que se acercan a los polos.

11
Proyección Cilíndrica

• Los meridianos son rectas paralelas entre sí
  dispuestas verticalmente y a la misma distancia
  unos de otros.

12
Proyecciones Cilíndrica

• Ventajas
• 1.- Permite representar toda la superficie
  terrestre .
• 2.- La deformación es mínima en la región del
  ecuador.

13
Proyección Cilíndrica

• Desventajas
• 1.- Grandes distorsiones en las regiones de los
  polos, por lo que no suele emplearse esta
  proyección en mapas de latitudes extremas.
• 2.- Los meridianos no confluyen en los polos.

14
Proyección Cilíndrica

• Es una de las más proyecciones geográficas más
  utilizadas aun cuando por lo general en forma
  modificada, debido a las grandes distorsiones que
  ofrece en las zonas de latitud elevada, cosa que
  impide apreciar en sus verdaderas proporciones
  las regiones polares

15
Proyecciones Cónica

• Proyección cónica se obtiene proyectando los
  elementos de la superficie esférica terrestre a
  un cono tangente, tomando el vértice en el eje
  que une los dos polos.

16
Proyección Cónica

• El resultado es un mapa semicircular en el que
  los meridianos son líneas rectas dispuestas
  radialmente y los paralelos arcos de círculos
  concéntricos. La escala aumenta a medida que nos
  alejamos del paralelo de contacto entre el cono y
  la esfera.

17
Proyección Cónica

• Ventajas
• 1.- Es muy exacto en su representación de los
  continentes.

18
Proyección Cónica

• Desventajas
• 1.- Unas de sus desventajas es que no representa
  completamente a la tierra, es decir, solo
  representa un hemisferio, ya sea Norte o Sur.
• 2.- Las regiones ecuatoriales se distorsionan.
• 3.- Las zonas cercanas al paralelo base obtienen
  mayor dimensión.

19
Proyección Azimutal

• Proyección azimutal se obtiene al proyectar una
  porción de la Tierra sobre un disco plano
  tangente al globo en un punto seleccionado,
  obteniéndose la visión que se lograría ya sea
  desde el centro de la Tierra o desde un punto del
  espacio exterior.

20
Proyección Azimutal

• Este sistema se utiliza sobre todo para
  representar las zonas polares, latitudes altas,
  o  para mostrar un hemisferio  completo

21
Proyección Azimutal

• Desventaja
• Ofrecen una mayor distorsión cuanto mayor sea la
  distancia al punto tangencial de la esfera y del
  plano.

22
Proyecciones Geográficas

• Proyecciones modificadas
• En la actualidad la mayoría de los mapas se
  hacen a base de proyecciones modificadas o
  combinadas, a veces con varios puntos focales a
  fin de corregir, en lo posible, las distorsiones
  en ciertas áreas seleccionadas, aun cuando se
  produzcan otras nuevas en lugares a los que se
  concede importancia secundaria, como son por lo
  general las grandes extensiones de mar.

23
Proyecciones Geográficas

• Entre las más usuales figuran la proyección
  homolosena de Goode, utilizada para fines
  educativos, y los mapamundis elaborados de
  acuerdo a la proyección de Moolweide, que tiene
  forma de elipse y menores distorsiones.

24
Proyecciones Geográficas

• Proyección homolosena de Goode proyección
  discontinua en la que la Tierra se representa en
  partes irregulares unidas. Se consigue así
  mantener la sensación de esfera y una distorsión
  mínima de las zonas continentales.

25
Proyección Homolosena de Goode
26
Proyección de Mollweide

• Muestra toda la superficie terrestre, los
  meridianos aparecen como líneas curvas, que se
  unen en los polos y los paralelos son líneas
  rectas.Su gran problema es que llega a tener
  distorsiones en las imágenes.

27
Proyección de Mollweide
28
Proyecciones Geográficas

• Conclusiones
• Los adelantos cartográficos actuales están
  basados en investigaciones científicas y en el
  empleo de los últimos adelantos en la tecnología
  y el uso de aparatos de alta precisión las
  fotografías aéreas, la fotogrametría, la
  fotointerpretación, el uso de imágenes de
  satélite y las nuevas metodologías en la
  elaboración de las cartas o mapas geográficos,
  dan al hombre un conocimiento más real del mundo
  en que vive.
