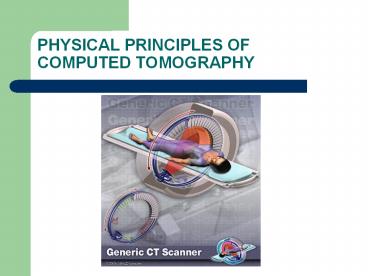

1PHYSICAL PRINCIPLES OF COMPUTED TOMOGRAPHY
2RADIOGRAPHY LIMITATIONS
- SUPERIMPOSITION
- DIFFICULTY IN DISTINGUISHING BETWEEN HOMOGENOUS
OBJECTS OF NON-UNIFORM THICKNESS.
3SUPERIMPOSITION
4TISUE DIFFERENCE SENSITIVITY
5-10
5TOMOGRAPHY ( CONVENTIONAL)
- ELIMINATES TISSUE SUPERIMPOSITION
- INCREASES CONTRAST OF LOW SUBJECT CONTRAST TISSUES
6(No Transcript)
7TOMOGRAPHY
8TOMOGRAPHY
9TOMOGRAPHY
10(No Transcript)
11CT ADVANTAGES
12LIMITATIONS OF CT
- UNABLE TO DIFFERENTIATE BETWEEN TISSUES WITH
SLIGHT CONTRAST DIFFERENCES lt 1.
13(No Transcript)
14GOALS OF CT
- MINIMAL SUPERIMPOSITION
- IMAGE CONTRAST IMPROVEMENT
- SMALL TISSUE DIFFERENCE RECORDING
15CT DATA AQUISITION
16(No Transcript)
17SLIP RINGS
18(No Transcript)
19SEQUENTIAL-SLICE BY SLICE SCANNING
20SCANNING
21TRANSMISSION
- RELATIVE TRANSMISSIONIo/I
22(No Transcript)
23(No Transcript)
24Total of trans. measurements of views X
of rays in each view
25ATTENUATION
26(No Transcript)
27DATA AQUSITION GEOMETRIES
28CONTINUOUS
29STATIONARY
30CT 120-140 KVP
- REDUCED DEPENDENCY ON ATTENUATION COEFFICIENT
- REDUCED CONTRAST
- INCREASED PHOTON FLUX
31ORIGINAL CLINICAL CT SCANS COMPOSED OF
80 X 80 MATRIX
PIXELS
6400
32X
33Y
34Z
35ISOCENTER
36SCAN FOV
SFOV
DETECTORS
37SCAN FOV-SMALL
SFOV
DETECTORS
38SFOV - HEAD
39(No Transcript)
40TOO SMALL OF SFOV OUT OF FIELD ARTIFACT
41SCAN FOV-RESOLUTION
SFOV
42RECONSTRUCTION
?
CT
RECONSTRUCTION
43SCAN FOV-RESOLUTION
SFOV
44DISPLAY FOV vs SCANNING FOV
- DFOV CAN BE EQUAL OR LESS OF SFOV
- SFOV AREA OF MEASUREMENT DURING SCAN
- DFOV - DISPLAYED IMAGE
45PIXEL SIZE
PIXEL SIZE FOV (mm)/ MATRIX SIZE
46MOST SCANNERS PIXEL SIZE 1 TO 10mm
47EXAMPLE
- FOV 40 CM 40 X 10 MM400 mm
- MATRIX 512 X 512 5122
400/512 0.78 mm 0.8 mm
48EACH PIXEL IN CT HAS RANGE OF GRAY SHADES
- 2 8 256 SHADES
- 2 12 4096 SHADES -100 TO 3095 SHADES OF GRAY
49PIXEL vs VOXEL
PIXEL
VOXEL
50PIXEL SIZE DEPENDS ON
51VOXEL SIZE DEPENDS
- FOV
- MATRIX SIZE
- SLICE THICKNESS
52IMAGE DISPLAY
53GRAY SCALE DISPLAY MONITOR RESOLUTION IS RELATED
TO THE SIZE OF THE PIXEL MATRIX
- 64 X 64
- 128 X 128
- 256 X 256
- 512 X 512
- 1024 X 1024
- 2048 X 2048 (HIGH PERFORMANCE MONITORS)
54MATRIX
55PIXEL MATRIX
56IN CT DIGITAL RECONSTRUCTED IMAGE IS CONVERTED
IMAGE IS CONVERTED INTO A GRAY SCALE IMAGE.
57ANALOG
DAC
DIGITAL
58The high performance video display of the
microcomputer is connected to the system via an
interface board. The video display is a form of
cathode ray tube sometimes referred to as a
raster display. The term raster describes the
technique of producing the picture or text which
is formed by a beam of electrons that repeatedly
scans across the screen to form a uniform pattern
of closely spaced, horizontal lines (the raster),
covering the entire screen. The screen consists
of a phosphor that converts the energy of the
electron beam into visible light. A picture is
formed by "turning on and off" the electron beam
at appropriate points in the scanning of the
screen surface.
59CRT OPERATION
60IMAGE FORMATION ON THE MONITOR
61IMAGE FORMATION ON THE MONITOR
62(No Transcript)
63CT NUMBER
64(No Transcript)
65LINEAR ATTENUATION COEFFICIENT ( cm-1)
- BONE 0.528
- BLOOD 0.208
- G. MATTER 0.212
- W. MATTER 0.213
- CSF 0.207
- WATER 0.206
- FAT 0.185
- AIR 0.0004
66CT vs BRIGHTNESS LEVEL
1000
-1000
67CT
1000
68CT
- 500
69CT OF CYST
5
70CT OF LIPOMA ( FATTY TUMOR)
-100
71(No Transcript)
72(No Transcript)
73(No Transcript)
74W 120
L 40
75W 80
L 40
76DATA FLOW IN CT
REFERENCE DETECTOR
REFERENCE DETECTOR
ADC
PREPROCESSOR
COMPUTER
RAW DATA
PROCESSORS
CONVOLVED DATA
BACK PROJECTOR
RECONSTRUCTED DATA
DISK
TAPE
DAC
CRT DISPLAY
77CT ADVANTAGES AND DISADVANTAGES
- EXCELLENT LOW CONTRAST RESOLUTION
- WINDOWING- IMAGE MANIPULATION TAILORED TO
OBSERVER NEEDS - SPIRAL CT-SINGLE BREATH HOLD STUDIES
- ( CTA, MPR, VIRTUAL REALITY CT, CT ENDOSCOPY)
- CT ASISST IN RADIATION THERAPY
- BONE SCAN PACKAGE
- XENON CT
- PERFUCION CT
- DIGITAL PROCESSING ABILITY
