SUBESTACIONES ELECTRICAS

1

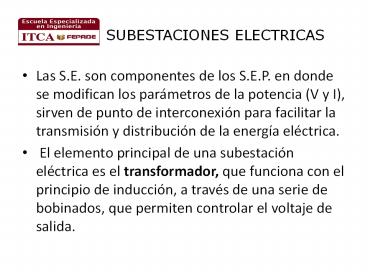

SUBESTACIONES ELECTRICAS

• Las S.E. son componentes de los S.E.P. en donde
  se modifican los parámetros de la potencia (V y
  I), sirven de punto de interconexión para
  facilitar la transmisión y distribución de la
  energía eléctrica.
•  El elemento principal de una subestación
  eléctrica es el transformador, que funciona con
  el principio de inducción, a través de una serie
  de bobinados, que permiten controlar el voltaje
  de salida.

2
Puntos Importantesen el diseño de Subestaciones
Las tensiones a las que trabajara la
instalación (S.E.) Nivel de aislamiento
admisible en los aparatos por instalar.
Corriente máxima que se prevé en servicio
continuo. (máxima potencia en condiciones
normales de operación). Corriente máxima de
falla (corriente de corto circuito)
3
TRANSFORMADOR TIPO POSTE
4
MONTAJE DE TRANSFORMADOR
5
DATOS DE PLACA
6
DATOS DE PLACA
7
PARTES DE UN TRANSFORMADOR MONOFASICO
8
TRANSFORMADOR TRIFASICO de núcleo laminado
9
TRANSFORMADOR TRIFASICO TIPO AEREO
10
TRANSFORMADOR DE DISTRIBUCIÓN Y POTENCIA
11
TRANSFORMADORES SECOS
12
PARTES DE TRANSFORMADOR TRIFASICO
13
DIMENSIONES PESOS Y PARTES DE TRANSFORMADOR
TRIFASICO
  Partes Constitutivas Pasa tapas Alta Tensión Dispositivo para Izaje Placa de Características Válvula de Alivio de Sobrepresión Nivel de Aceite Pasa tapas de Baja Tensión Conmutador de Derivaciones Terminal de Puesta a Tierra del Neutro Válvula de Recirculación y Drenaje Terminal de Puesta a Tierra del Tanque Ruedas Orientables a 90 Bolsillo para Termómetro (a partir de 630 KVA) Dispositivo de Llenado

14
Tipos de Enfriamiento en Transformadores

• TIPO OA
• TIPO OA/FA
• TIPO OA /FOA
• TIPO FOA
• TIPO OW
• TIPO FOW
• TIPO AA

15
Tipo OA Sumergido en
aceite, con enfriamiento natural. Este es el
enfriamiento más comúnmente usado y es el que
frecuentemente resulta el más económico y
adaptable a la generalidad de las aplicaciones.
En estos transformadores, el aceite aislante
circula por convección natural dentro de un
tanque con paredes lisas, corrugadas o bien
provistas de enfriadores tubulares o radiadores
separables.
16
Tipo OA/FA
Sumergido en aceite con enfriamiento propio y con
enfriamiento de aire forzado. Este tipo de
transformadores es básicamente una unidad OA a la
cual se le han agregado ventiladores para
aumentar la disipación del calor en las
superficies de enfriamiento y por lo tanto,
aumenta los KVA de salida.
17
Tipo OA / FOA
Sumergido en aceite con enfriamiento propio, con
enfriamiento de aceite forzado-aire forzado, con
enfriamiento aceite forzado-aire forzado. El
régimen del transformador tipo OA, sumergido en
aceite puede ser aumentado por el empleo
combinado de bombas y ventiladores
18
TIPO FOA Sumergidos en aceite, con
enfriamiento por aceite forzado con enfriadores
de aire forzado. El aceite de estos
transformadores es enfriado al hacerlo pasar por
cambiadores de calor o radiadores de aire y
aceite colocados fuera del tanque. Su diseño está
destinado a usarse únicamente con los
ventiladores y las bombas de aceite trabajando
continuamente.
19
TIPO OW Sumergidos en
aceite, con enfriamiento por agua. Este tipo de
transformador está equipado con un cambiador de
calor tubular colocado fuera del tanque, el agua
de enfriamiento circula en el interior de los
tubos y se drena por gravedad o por medio de una
bomba independiente. El aceite fluye, estando en
contacto con la superficie exterior de los tubos.
20
TIPO FOW Sumergido en
aceite, con enfriamiento de aceite forzado con
enfriadores de agua forzada. El transformador es
prácticamente igual que el FOA, excepto que el
cambiador de calor es del modelo agua-aceite y
por lo tanto el enfriamiento del aceite se hace
por medio de agua sin tener ventiladores.
21
TIPO AA Tipo seco,
con enfriamiento propio. La característica
primordial es que no contienen aceite u otro
liquido para efectuar las funciones de
aislamiento y enfriamiento, y es el aire el único
medio aislante que rodea el núcleo y las bobinas
menos de 15KV y hasta 2 000 KVA.
TIPO AFA Tipo seco, con enfriamiento
por aire forzado. Para aumentar la potencia del
transformador AA, se usa el enfriamiento con
aire forzado. El diseño comprende un ventilador
que empuja el aire en un ducto colocado en la
parte inferior del transformador.
22
TIPO AA/AFA Tipo seco, con
enfriamiento natural con enfriamiento por aire
forzado. La denominación de estos
transformadores indica que tienen dos régimen,
uno por enfriamiento natural y el otro contando
con la circulación forzada por medio de
ventiladores, cuyo control es automático y opera
mediante un relevador térmico.
23
TIPO FOW Sumergido en aceite,
con enfriamiento de aceite forzado con
enfriadores de agua forzada. El transformador es
prácticamente igual que el FOA, excepto que el
cambiador de calor es del modelo agua-aceite y
por lo tanto el enfriamiento del aceite se hace
por medio de agua sin tener ventiladores.
24
SUBESTACION DE INTERPERIE Y BLINDADA
25
PARTES PRINCIPALES DE UNA SUBESTACIÓN
26
PARTES PRINCIPALES DE UNA SUBESTACION
1. Cuchillas des conectadoras. 2. Interruptor. 3.
TC. 4. TP. 5. Cuchillas des conectadoras para
sistema de medición. 6. Cuchillas des
conectadoras de los transformadores de
potencia 7. Transformadores de potencia. 8. Barras
de conexión. 9. Aisladores soporte. 10.Conexión
a tierra. 11. Tablero de control y
medición. 12. Barras del tablero 13. Sujeción
del tablero.
27
PARTES ELEMENTALES DE UNA SUBESTACION
28
Diagrama de Sistema Eléctrico
29
TIPO DE SUBESTACION POR SU CONSTRUCCION

• Subestación tipo interior.
• Subestación tipo blindado.
• Subastación tipo intemperie
•

30
TIPOS DE SUBESTACIONES

• Subestaciones de Potencia
• Subestaciones Aéreas
• Subestaciones Superficiales
• Subestaciones Compactas
• Subestaciones Encapsuladas

31
Tipos de Subestaciones por nivel de tensión,
potencia y servicio

• Subestaciones elevadoras
• Subestaciones reductoras
• Subestaciones de enlace
• Subestaciones en anillo
• Subestaciones Radiales
• Subestaciones de Switcheo

32
Pruebas a transformador

• Medir aislamiento entre arrollamiento primario y
  secundario con un megger. La aguja del megger
  debe tender hacia infinito.
• Medir aislamiento entre arrollamiento primario y
  la carcaza, la medición debe tender hacia
  infinito.
• Medir aislamiento entre el arrollamiento
  secundario y la carcaza, la medición debe tender
  hacia infinito.
• Medir continuidad con el multimetro en ambos
  arrollamientos.
• Verificar que los bornes del transformador estén
  bien apretados en su interior, de preferencia
  deben de tener la misma polaridad.
• Cuando se tengan 3 transformadores a conectar a
  un banco, se energizaran en el lado de alta, el
  voltaje aplicado debe ser igual para los 3
  transformadores y la posición de los TAP debe ser
  la misma.
• Se medirá el voltaje en el lado de baja, un
  transformador a la vez, el voltaje medido en cada
  transformador debe ser igual al medido en los
  otros dos.
• Al energizar un banco de transformadores por
  primera vez utilizar un fusible de 1 amperio y no
  conectar la carga, si los voltajes son los
  esperados cambiar el fusible de 1A a los
  calculados.

33
CONEXIONES DEL TRANSFORMADOR
CONEXIÓN ESTRELLA-ESTRELLA (Y-Y) Los devanados
de las 3 fases se conectan a un punto común
llamado neutro, el cual es generalmente conectado
al sistema de tierra, directamente o bien a
través de una resistencia limitadora. CONEXIÓN
DELTA-DELTA ( Ä - Ä ) Ambos extremos de los
devanados están conectados a la tensión de la
línea directamente, lo cual determina en forma
precisa la tensión aplicada y desarrollada en los
devanados CONEXIÓN DELTA-ESTRELLA (Ä - Y) en
esta conexión del lado de la estrella puede ser
de 4 hilos, las tensiones del lado de la delta
son 1.743 veces mayor que en la estrella, por
tratarse en el primer caso de tensiones entre
fases y en el segundo caso de tensiones de fase a
neutro. CONEXIÓN ESTRELLA-DELTA (Y- Ä ) Sus
características de esta conexión son similares a
la conexión delta-estrella solo que la estrella
en este caso se encuentra en el lado primario.
34
