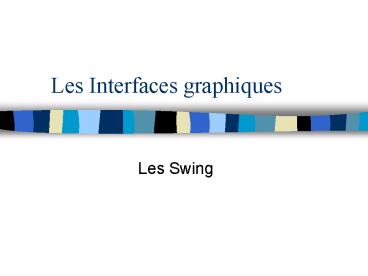

Les Interfaces graphiques

1
Les Interfaces graphiques

• Les Swing

2
Les interfaces graphiques Introduction

• Une application est une boîte noire.
• Prend des entrées et produit des sorties.
• Les utilisateurs ne sont pas des programmeurs.
• Nécessité dun mécanisme dinteraction entre
  lutilisateur et lapplication
• Echanger les données.
• Echange de contrôle.

3
Solution la plus basique les Intput/output
Stream

• Vous pouvez passer par des objets de gestion de
  flux ou de données pour interagir avec
  lutilisateur.
• Saisir les données dans un fichier ou à partir du
  clavier (System.in, InputStream).
• affichage des résultats sur la console ou dans
  des fichiers (System.out et OutputStream).

4
Inconvénients

• Très lourde (beaucoup de code pour peut de
  chose).
• Peu adaptée pour les interactions de type
  contrôle.
• Pas du tout intuitive il faut connaître pour
  pouvoir lutiliser
• certains types de données ne peuvent être gérés
  en tant que flux.

Solution Les interfaces graphiques
5
Faire une interface graphique...

• Comment construire un écran graphique ?
• Comment gérer les événements ?
• Comment maintenir la cohérence entre les objets
  applicatifs / objets graphiques ?

6
Définition des écrans !

• Une application plein d écrans graphiques
• Un écran graphique 1 arbre de composants
  graphiques
• La racine La fenêtre
• Les feuilles des composants atomiques (button,
  List, TextField)
• Les nuds des conteneurs (des zones pour mettre
  des composants atomiques)

7
Exemple très simple
8
Exemple un arbre de composant graphique
Les nuds des containeurs
saisir Frame
?????
ajout
Buttonl
nom
post TextField
Label
Les feuilles composants atomiques
9
Étape1 Comment construire des écrans Graphiques ?

• Java offre une  pléthora  de composantes
  graphiques.
• Deux packages java.awt. javax.swing.
• Le package swing est une extension de awt
• On peut les classer selon trois catégories
• Les composantes écrans
• Les composantes de gestion demplacement les
  containers
• Les composantes graphiques atomiques.
• Les composantes de type menus.

10
Une vue partielle sur le modèle de classe du
package swing
Une classe abstraite!
Les composants atomiques
JComponent
(from awt)
component
Les composants composites !
Container
JButton
TextComponent
(from awt)
(from awt)
(from awt)
JTextField
Panel
JWindow
(from awt)
JList
Pas de nouvelles fenêtres
JFrame
11
Les composants graphique de haut niveau !

• Les fenêtres graphique (Jframe)
• Les sous-fenêtre (JInternalFrame)
• Les containers
• Les composants de gestion demplacement (Les
  Layout).
• JPanel

12
Les Fenêtres Graphiques (JFrame)

• La classe qui permet de créer des fenêtres
• Cest lobjet racine
• Sous classe de la classe Frame de awt.
• Elle maintient un objet de gestion de composants.

13
Les constructeurs de JFrame

• Deux constructeurs
• public JFrame()
• public JFrame(String titre)
• Exemple

Hauteur40
14
Deuxième méthode

• Parfois, vous avez besoin dassocier des données
  ou des méthodes à des écrans
• Vous voulez une type de fenêtre personnalisée.
• Solution ..lhéritage
• Exemple créer une classe EcranEmp qui prend en
  paramètre un employé dont le titre sera
  initialisé comme suit ceci est lécran de
  lemployé XXXX

15
qq méthodes de la classe Jframe

• Personnaliser le comportement du bouton de
  fermeture
• Par défaut rend la fenêtre invisible
• setDefaultCloseOperation(int )
• Trois constantes
• JFrame.DISPOSE_ON_CLOSE
• JFrame.DO_NOTHING_ON_CLOSE
• JFrame.HIDE_ON_CLOSE
• JFrame.EXIT_ON_CLOSE
• Show() elle dessine la fenêtre et tous les objets
  appartenant a la fenêtre
• setLocation(x,y) setLocationRelativeTo(Component)

• Pack() calcule automatiquement la taille
  minimale.
• setIconImage(new imageIcon(uriImage).getImage())

16
Quatre modèles daffichages
Java Look Feel
GTK Look Feel
MacOS Look Feel
Windows Look Feel

• La gestion daffichage est gérée par UIManager
• UIManager intermédiaire entre les composantes
  java et le système daffichage de la machine
• Trois modes mode programme, commande en ligne
  ou en cours dexécution

17
Comment ajouter des composants dans un JFrame?(1)

• Chaque JFrame maintient un conteneur dobjets
  graphiques (Container).
• Le container de JFrame est JRootPane.
• Le JRootPane maintient une hiérarchie de
  conteneur comme suit
• JRootPane
• JLayeredPane
• JContentPane
• JGlassPane

18
Comment ajouter des composants dans un JFrame?(2)

• il ne faut pas ajouter des composants
  directement dans lobjet JFrame passer par sont
  conteneur.
• getContentPane() Container
• Par défaut cest le JContentPane.
• Utilisez la méthode add(Component).
• Vous pouvez ajouter tout sauf des composants de
  Type JFrame.
• les objets sont ajoutés sur le plan
• JLayeredPane en couche

19
Exemple ajouter un label dans une fenêtre
20
Cas particulierAjouter des sous-écrans

• Vous pouvez ajouter des sous fenêtres à une
  fenêtre.
• Il faut changer le JContentPane par un
  JDesktopPane ..considérer la fenêtre comme
  lécran de machine
• Sous Classe de JLayeredPane..
• Les sous fenêtres sont de type JInternalFrame
• JInternalFrame se comporte exactement comme un
  JFrame (ajouter des composants ..).

21
JInternalFrame JDesktopPane

• public JDesktopPane()
• Il maintient également toutes les méthodes et
  constantes des containers
• La méthode add est valable
• Public JInternalFrame(String titre, boolean
  resizable, boolean closable, boolean
  maximazable).
• Une fois fait Les JInternalFrame sont manipuler
  de la même manière que les JFrame ajout passe
  par le JContentPane etc

22
Exemple
23
Comment placer les objets ?

• Une fenêtre dispose dun ensemble de containers.
• Le container des composants est JContentPane
  (getComponentPane).
• Pas de placement absolu i.e. pas de button1 en
  x3, y4

Chaque container délègue la gestion des
emplacements de composants à une Classe de type
Layout
24
Les Layout les Containeurs

• Chaque container dispose dun gestionnaire
  demplacement.
• Les gestionnaires demplacement sont
• Celles de awt
• GridLayout
• BorderLayout
• Spécifique à swing
• BoxLayout
• FlowLayout
• SpringLayout

25
Comment changer le Layout

• Chaque containeur maintient une méthode pour
  définir lobjet Layout.
• Par défaut le JContentPanel maintient un
  FlowLayout.
• ObjetContainer.setLayout(objetLayout)
• La méthode add() change de type de paramètre
  selon les objets Layout

26
BorderLayout

• Constructeur
• public BorderLayout()
• Divise le containeur en cinq parties
• Add( placement ,component)

27
Exemple
28
GridLayout

• Positionner les objets graphiques dans des
  cellules dune grille i.e matrice.
• Découper lespace de container en cellule a
  espace égales.
• Il faut spécifier le nb ligne et colonne dans le
  constructeur (la valeur 0 signifie une gestion
  dynamique).
• Les objets sont ajoutés ligne par ligne de gauche
  à droite selon lordre dajout dans le programme.

29
Exemple

• Ecrire un programme qui affiche 6 boutons en
  grille
• Déclarer une fenêtre
• Obtenir son JContentPane
• Changer le gestionnaire demplacement en
  gridLayout
• Ajouter les 6 bouton.
• Afficher la fenêtre

30
Résumons nous

• Une fenêtre est un objet de type JFrame ou une de
  ses sous-classe.
• Pour ajouter des composants graphique il faut
  passer par le Container
• getComponentPane() pour obtenir le container
• add(Component) pour ajouter des objets
  graphiques
• Pour gérer lemplacement des objets dans le
  container utilisez les objets XXXXLayout.
• Construire un objet XXXXLayout.
• Affecter au container ContainerOb.setLayout(layout
  Ob).

31
Un autre container JPanel

• Vous pouvez utiliser vos propre container, mais.
• Il faut les ajouter au container de la fenêtre
• Le JPanel vous permet de gérer lespace dans une
  fenêtre.
• Il peuvent définir des formats de placement
  différent.
• Vous ajoutez vos objets directement dans le JPane.

32
qq méthodes de JPanel

• Constructeur
• new JPanel()
• New JPanel(Layout)
• La méthode setLayout(Layout)
• La méthode add(Component)
• Les JPanel sont des composants et peuvent
  simbriqués entre elles.
• Les JPanel napparaissent pas à lecran leurs
  rôle se limite à une découpage dune espace
  dffichage.
• Pour le rendre visible il faut ajouter un objet
  de type Border setBorder(BorderFactory.xxxx)

33
Exemple
34
Excercice1

• Écrivez une méthode main() qui affiche la fenêtre
  suivante

35
Solution

• Créer un objet Jframe
• Mettre à jours le gestionnaire de placement
  (GridLayout(2,1)).
• Mettre ajour la couleur de fond du panel de la
  fenêtre
• Créer deux JPanel avec la bordure
• Mettre à jours les couleurs de fonds
• Ajouter les JPanel dans la fenêtre
• Enfin afficher la fenêtre
