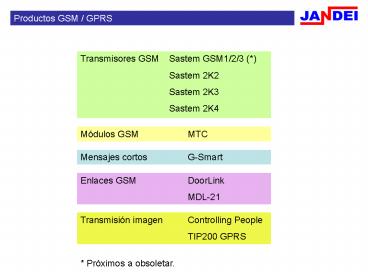

1Productos GSM / GPRS
Sastem GSM1/2/3 () Sastem 2K2 Sastem 2K3 Sastem
2K4
Transmisores GSM
Módulos GSM
MTC
Mensajes cortos
G-Smart
Enlaces GSM
DoorLink MDL-21
Transmisión imagen
Controlling People TIP200 GPRS
Próximos a obsoletar.
2Productos GSM / GPRS
Transmisores GSM
- Sastem 2K2 Sastem 2K3 Sastem 2K4
- Detección de corte de línea por tensión.
48V
En estado normal habrá una línea de 48V. El
Sastem detectará un fallo de línea telefónica
cuando la tensión de línea pase por debajo de los
12V aproximadamente. De esta forma evitamos que
cualquier dispositivo conectado antes del Sastem
pueda ocuparla e impedir que se realicen las
transmisiones. El Sastem 2K2 generará una línea
GSM de 12V El Sastem 2K3 generará una línea GSM
de 48V (TBR-21)
12V
0
3Productos GSM / GPRS
Transmisores GSM
Sastem 2K2
425Hz
Cuando se descuelga la línea telefónica se
escuchan unos tonos. El Sastem GSM1 y GSM2 pueden
hacer una comprobación periódica de la frecuencia
de estos tonos. Cada cierto tiempo, 5 minutos en
GSM1 y programable en GSM2, el Sastem descuelga y
mide la frecuencia de lo que escucha. Si no es de
425 Hz entenderá que no hay línea y generará una
línea GSM.
4Productos GSM / GPRS
Transmisores GSM
Sastem 2K2
Conexiones telefónicas y salidas de
alarma Esquema de instalación típico
Sastem 2K2
Panel de alarma
Entrada línea
Línea Tlf.
Línea1
RTC/GSM
RTC
Línea2
Teléfono
GSM
PGMs
Relé
Zonas
?
?
Conexión a la central de alarma o usos varios
5Productos GSM / GPRS
Transmisores GSM
Sastem 2K3
Conexiones telefónicas y salidas de
alarma Esquema de instalación típico
Sastem 2K3
Panel de alarma
Entrada línea
Línea Tlf.
Línea1
RTC/GSM
RTC
Línea2
Teléfono
GSM
PGMs
Relé
Zonas
?
?
3 salidas programables para eventos de sistema
El Sastem 2K3 genera una línea de 48V, limpia y
sin ruidos. Cumple TBR-21
GSM
RTC/GSM
6Productos GSM / GPRS
Transmisores GSM
Instalación en una vivienda sin sistema de alarma
anterior. La instalación se hace completa.
Sastem 2K2 Sastem 2K3
Vivienda con entrada de línea telefónica a PTR y
rosetas para conexión de dispositivos telefónicos.
Haga clic para continuar con el paso siguiente
1- Desconectar los cables conectados al PTR que
van a las bases telefónicas
3- Conectar la salida de línea 1 del Sastem a la
entrada de línea telefónica de la Central de
Alarma.
4- Conectar la salida de línea de la Central de
Alarma a las bases telefónicas
5- Se puede conectar la salida de línea 2 del
Sastem a una toma telefónica extra. Los teléfonos
que haya conectados aquí, realizarán las llamadas
siempre por GSM.
0- Instalar el Sastem 2K2 y la Central de Alarma
en el local o vivienda.
6- En caso necesario se puede conectar los
terminales de Salida Zona del Sastem con una
entrada de Zona de la Central de Alarma. Así esta
última podrá transmitir a receptora cuando se
produzca un fallo de línea.
7- Si es necesario se pueden utilizar las salidas
programables para indicar eventos del sistema
2- Conectar la salida del PTR con la entrada de
línea del Sastem
GSM
Sastem 2K2
Central de alarma
Entrada línea
Línea 1
Entrada línea
Línea 2
Salida línea
PGMs 1 2 3
Salida Zona
Zona
Zona
PTR
Línea telefónica
Eventos sistema
7Productos GSM / GPRS
Transmisores GSM
Sastem 2K4
FUNCIONAMIENTO TOTALMENTE AUTÓNOMO PROTOCOLOS
CONTACT ID (SIA PROX.) TRANSMISIÓN DE SMS DE
TEXTO LIBRE TRANSMISIÓN DE SMS EN CONTACT
ID PROGRAMACIÓN POR ORDENADOR, DTMF, SMS GENERA
LÍNEA DE 48V (TBR-21) LIMPIA Y SIN RUIDOS
Central de alarma
GSMPSTN
GSM
AL1AL2AL3AL4AL5AL6AL7AL8
Hasta 16 entradas de alarma(8 en módulo de
ampliación) Activación programable por positivo o
negativo Totalmente programables
Salida línea 2
Sastem 2K4
Salida línea 1
AL9AL10AL11AL12AL13AL14AL15AL16
Entrada línea
Línea telefónica PSTN
Salidas programables 1 2 3 4 5
Red GSM
5 Salidas totalmente programables 100mA Pueden
indicar estados del sistema Pueden ser
controladas a distancia por DTMF o SMS Funciones
domóticas
Conexión con CONTROLLING PEOPLE Transmisión de
imágenes GPRS/LAN
8Productos GSM / GPRS
Transmisores SMS
Ejemplo de instalación Protección de un camión
G-Smart
Alarma temporizada. CONTRASEÑAAT1
La entrada A1 tiene una temporización de 20
segundos. La entrada A2 se usa para la
habilitación /deshabilitación del sistema.
Normalmente se conecta a un interruptor oculto o
un interruptor de llave. A2 conectada a masa gt
El sistema está desarmado A2 abierta gt El
sistema está armado Con el sistema armado, la
activación de A1 genera un retardo de 20
segundos, al finalizar este tiempo se activa la
alarma. La activación de las entradas A3 y A4 es
instantánea. No son controladas por el estado de
A2.
Sirena
G-Smart
A1 A2 A3 A4
R1
12V
Sensor puerta trasera
Interruptor habilitación
Sensor remolque
Sensor puerta cabina
12V -
9Productos GSM / GPRS
Enlaces GSM
Instalación con portero automático y enlace
telefónico Instalación en un chalet con sistema
de portero individual. Conexión en el interior de
la vivienda
DoorLink
Antena
Doorlink
Esquema de conexión para una instalación típica.
Conexión a un sistema de portero automático 4
N. La instalación puede variar dependiendo del
modelo y marca del portero. Ver el manual. Enlace
GSM para conectar a los teléfonos convencionales
que se necesiten. Uno de los relés se usa para
conectar a una zona de la Central de Alarma. La
activación de los relés se hace remotamente por
medio de SMS o tonos DTMF
Portero
Sistema 4N
Enlace GSM
Relés 1 2 3
1 2 3 4
CerraduraTimbreAudio -gtlt- AudioNegativo
SMS/DTMF
Conexiones posibles Encendido de luces.Conectar
la calefación.Sistemas de riego.Etc.
Panel puerta
Cerradura eléctrica
10Productos GSM / GPRS
Enlaces GSM
Instalación con portero automático y enlace
telefónico El Doorlink solo funciona en modo
porterocuando la alarma está conectada..
DoorLink Central de Alarma
Antena
En este ejemplo se supone que la central de
alarma dispone de una salida programable PGM de
tipo colector abierto. Cuando la alarma está
desconectada, esta salida no se activa y el relé
interrumpe la conexión del Timbre al
Doorlink. Cuando la alarma está conectada, se
activa la salida programable, el relé se activa y
conecta la línea de Timbre con la entrada del
Doorlink. En este momento cuando se pulse sobre
el Timbre, el Doorlink realizará la llamada al
teléfono móvil del propietario de la
vivienda. También es necesario que la central de
alarma disponga de un terminal de alimentación
auxiliar de 12V. Si no dispone de él, se puede
utilizar el positivo de la batería. NOTA Si la
central de alarma ya dispone de una salida de
relé, no es necesario el uso de un módulo
externo. Pero es necesario que esta salida se
active/desactive con la conexión/desconexión de
la central de alarma.
Doorlink
Portero
Sistema 4N
Enlace GSM
Relés 1 2 3
1 2 3 4
CerraduraTimbreAudio -gtlt- AudioNegativo
NC COM NA
Zona1
Módulo de Relé Ref 04011002
12V
SALIDA PGM (colector abierto)
Central de alarma
Panel puerta
Cerradura eléctrica
11Productos GSM / GPRS
Enlace GSM
DoorLink MDL-21
Instalación de DoorLink Módulo de Detección de
Llínea PSTN, MDL-21 Con esta configuración se
tiene un sistema deCorte de Línea con línea GSM
de 48Vy línea convencional PSTN
DoorLink
Antena
MDL-21
Doorlink
Portero
Sistema 4N
Relés
Sal. GSM
Conex. Portero
1 2 3 4
12V-
CerraduraTimbreAudio -gtlt- AudioNegativo
LINEA AUX. GSM
PSTN
Zona1
ENT.LINEA
Tierra
Módulo de Relé
12V
SALIDA PGM (colector abierto)
Central de alarma
Panel puerta
Portero automático y módulo de detección de línea
MDL-21 Además de tener un sistema completo de
Corte de Línea, disponemos de una conexióna
Porteros Automáticos, que se conecta al sistema
de la vivienda y de esta formacuando se conecte
la Central de Alarma, se pueden desviar la
llamada del timbre haciael teléfono móvil del
propietario de la vivienda. El DoorLink siempre
mantendrá alusuario en comunicación con su
vivienda pudiendo utilizar las salidas de relé
para Domótica
Cerradura eléctrica
