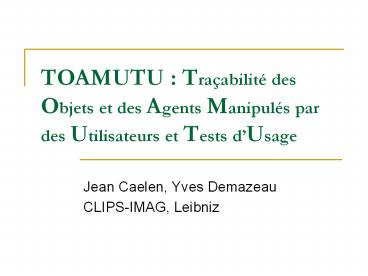

TOAMUTU : Tra

1
TOAMUTU Traçabilité des Objets et des Agents
Manipulés par des Utilisateurs et Tests dUsage

• Jean Caelen, Yves Demazeau
• CLIPS-IMAG, Leibniz

2
Objectifs

• mettre en œuvre et valider une plate-forme daide
  à la conception participative sur laspect de la
  traçabilité des objets manipulés au cours de
  séances de conception participative

3
La conception participative

• Une philosophie de conception/développement de
  produits intégrant tout le cycle de vie du
  produit, en particulier jusquà la phase de
  maintenance et de destruction
• La méthode fait appel le plus souvent possible à
  une parallélisation des tâches. Il y a des phases
  de travail collaboratif et de travail individuel.
  Le partage du travail se négocie (workflow).
• Une méthode de conception intégrant tous les
  participants au sein de léquipe de conception,
  en particulier les utilisateurs et les ingénieurs
  du développement, les ergonomes, les sociologues,
  les économistes, les chefs de projets, etc.
• Une méthode de conduite déquipe
  multidisciplinaire passant par la formation
  croisée et la capitalisation (connaissances,
  expériences et savoir-faire). Les acteurs de la
  conception perdent leur rôle social, seules les
  connaissances et compétences sont prises en
  compte.

4
Un processus non prévisible

• En conception participative, tous les acteurs
  sont considérés comme experts et leur
  participation est basée sur leurs connaissances
  propres plutôt que sur les rôles quils jouent ou
  les intérêts quils représentent. Il sagit dun
  acte créatif dans un processus collectif auquel
  contribuent activement, avec leurs différents
  savoirs, toutes les personnes concernées par le
  résultat du processus.

Conséquence le processus nest pas entièrement
planifiable (il lest seulement autour de
 moments ). Un moment est une articulation à
gros grain.
5
Quelques moments

• Brassage didées socio OU ergo
• Conception sur scénarios ergo
• Consentement à payer éco
• Sélection des fonctionnalités socio ET ergo
• Validation des fonctionnalités par Moz ergo
• Validation des fonctionnalités par jeu dacteur
  socio
• Rédaction collective du cahier des charges
  gestion
• Etc

Conséquence ces moments donnent des cadres
daction (et dinteraction entre les acteurs)
types
6
Le processus de conception peut être modélisé par
un graphe de moments dans lequel les transitions
sont des passages qui peuvent se négocier (LOOP
et OU)
Prérequis Corps Postrequis
Moment 1
OU
Conditions Prise de décision
Moment 3
Moment 2
Moment 4
ET
SEQ
LOOP
Moment 6
Moment 5
Activité de conception Graphe de transition
7
Formalisation (1)

• Phase est un point de passage de la conception
  ou un moment particulier situé dans le temps. La
  notion de phase renvoie à celle de chronogramme
  et partant, à celle dorganisation temporelle du
  projet de conception.
• Moment relève dune organisation à gros grain
  de la conception. Cest un ensemble de tâches
  ayant une cohérence causale et dont lexécution
  conduit à un résultat tangible pour la conception

• Primitive est une tâche élémentaire
  réutilisable. Elle peut ne pas avoir de sens par
  rapport au travail proprement dit de conception
  (par exemple sinscrire à un groupe). Elle se
  caractérise par son insécabilité.

8
Formalisation (2)

• Prérequis est lensemble des données
  nécessaires à lexécution du corps. Ces données
  peuvent être assorties de conditions ou de
  contraintes.
• Corps est lensemble des primitives
  (respectivement des instructions) utilisées et
  organisées sous forme de procédures ou
  dalgorithme
• Postrequis est lensemble des données de sortie
  du moment. Elles peuvent être assorties de
  conditions ou de contraintes dutilisation, ou de
  probabilités de préférence, ou de fonctions coût,
  etc.

Exemple de moment Séance de créativité
Prérequis  artéfact(x0) ? (y acteurs(y) ?
inscrits(y)) Corps  Brassage didées(x, y) SEQ
Sélection didées(x, y) Postrequis
artéfact(x1) ? artéfact(x2) ? (p(x1) gt
p(x2)) Exemple de primitive Brassage
didées(x,y) Prérequis  non-vide(x) ?
non-vide(y) Corps  produire(artefact,
discussion(y)) ? produire(concept, discussion(y))
Postrequis  (x (artéfact(x) ? concept(x)) ?
non-vide(x))
9

• Un langage de description
• Moment
• Nom, paramètres et fonction
• Objet description en langage naturel
• Prérequis
• Corps
• Postrequis
• Éventuellement contraintes externes

Conception sur scénario ? sessions, Durée lt 3
jours

• Objet  établir les fonctionnalités du système
  ERGO
• Acteurs  ergonome, ingénieurs métier, ingénieur
  IHM, utilisateurs
• Prérequis CCB, scénarios, fonctionnalitéØ
• Entrée intermédiaire  CCB, scénarios, Notes
  CCFI
• Corps  Brassage(fonctionnalité) SEQ Sélection
  (fonctionnalité)
• Sortie intermédiaire Notes CCFI (cahier des
  charges fonctionnel initial)
• Postrequis CCFI

10
Un exemple stylocom

• Lobjet virtuel
• Maquette papier, artefact visuel
• Lobjet réel
• Le stylo packagé

11
Conception par scénario

• Observation de lactivité
• Données de départ
• Retour étude utilisateurs (fonctions requises,
  interactions, etc.)

12
Conception par scénario

• - Artefacts
• maquettes
• clips vidéo des solutions

13
Le modèle de conception

• des structures de connaissances (réseaux
  sémantiques) attachées aux transitions entre
  moments
• les raisons de décision (critères et arguments)
• les choix de décision (compte-rendus)
• les conséquences attendues (moments choisis)
• la validation (jalons atteints, phases
  terminées)
• les correctifs en cas dimpasse

14
Le contexte problème

• Plusieurs personnes qui manipulent des objets
  matériels ou artificiels
• Les objets évoluent, ils peuvent sassocier, se
  dissocier, apparaître, disparaître
• Les objets ont une apparence et une fonction
• Les objets sont visibles ou cachés
• Ils doivent être inscrits dans  létat civil
  au début et à la fin de leur histoire et pouvoir
   raconter leur vie  eux-mêmes entre-temps

15
Le contexte environnement
16
Stylocom conception participative au moyen du
tableau tactile
17
Table magique pour le travail collaboratif
18
Les objets

• Numériques
• Visibles ou non
• Matériels
• Étiquetés (plusieurs étiquettes pour les objets
  volumineux)
• Mobiles et reconfigurables sur une table de
  conception (table magique magnétique)

19
Les objets formalisation

• Facette description (se décrire)
• Facette apparence (se percevoir)
• Facette situation (se localiser, être situé)
• Facette perception de lenvironnement
• Facette perception des autres
• Facette communication
• Facette mémoire (se décrire dans le temps)
• Un objet est un agent au sens de lIA

20
Question / Réponse

• Où est lobjet x ?
• Les objets x1 et x2 ont-ils été utilisés
  simultanément ? Quand ?
• Quels objets ont participé à une même tâche ?
  Quont-ils fait ?
• Etc.
•  x je suis à côté de lobjet y, je suis caché
  sous z

21
Interprétation

• Lier le modèle de tâche aux activités (signaux
  produits) des objets
• Les objets sidentifient et sintrospectent
  eux-mêmes par rapport à ce modèle
• Ils disposent de primitives
• Pos(x,t) position de lobjet x à linstant t
• Traj(x, t1, t2) trajectoire de lobjet x entre
  t1 et t2
• Pts(x, t1, t2) points singuliers de la
  trajectoire Traj(x, t1, t2)
• Dist(x1, x2, t) distance des objets x1 et x2 à
  linstant t
• Inter(x1, x2, t) point dintersection
  trajectoires de x1 et x2 à t
• Conc(x1, x2, t1, t2) concomitance des
  trajectoires de x1 et x2 entre t1 et t2
• Vis(x, t) visibilité de x à t
• Etc.

22
Premier niveau déduction

• Exemples
• Si Conc(x1, x2, t1, t2) ET Compatible(x1, x2)
• Alors Associés(x1, x2, t1, t2) ET F(x1,x2)
• Si Pos(x1,t) Pos(x2,t) ET Vis(x1,t)
• Alors Caché(x2)
• Si Traj(x, t1, t2) ET Stylo(x) ET Conc(x, y, t1,
  t2) ET Règle(y)
• Alors Tracé(droite)
• Réaliser un corpus et analyser les situations

23
Deuxième niveau induction

• Travaux futurspasser du premier niveau de
  déduction à linterprétation pragmatique (action
  située)

Pos(bleu) Pos(rouge) Pos(blanc) Pos(jaune) Pos(noi
r) Pos(vert) Conc(palette, couleurs) Traj(pinceau)
Tâche peindre Choisir(couleur) Tremper(pinceau,
couleur) Mouvoir(pinceau, surface)
 jai peint le mur en vert
Quas-tu fait ce matin de 9h à 11h ?
24
Conclusion

• Problème posé, solution spécifiée
• Pas de thésard sur le sujet (abandon) mais un
  stagiaire
• Conception et réalisation de la table magnétique
  (voir exposé de Christian Perrot)
• Définition dun scénario
• Acquisition de corpus
• Implémentation
• Tests, etc.
