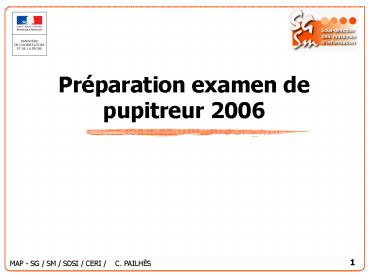

Prparation examen de pupitreur 2006

1
Préparation examen de pupitreur 2006
2
PLAN

• Le poste de travail banalisé
• Les OS Serveurs
• Réseaux informatiques

3
Le poste de travail banalisé

• Objectifs
• industrialiser les installations
• offrir aux équipes de développement une
  plate-forme cliente de référence
• Faciliter la maintenance du parc
• possibilité d inter-changer les postes

4
Le poste de travail banalisé

• CONFIGURATION LOGICIELLE
• Une suite bureautique
• Microsoft Office 97, 2000 (achat global pour le
  MAP)
• Open Office
• Un logiciel de lecture de format PDF
• Acrobate Reader
• Un logiciel de compression
• Zipcentral
• Winzip
• Un outil de messagerie
• Mozilla
• Un antivirus
• Symantec

5
Le poste de travail banalisé

• Applications nationales
• procédures d installations fournies par les
  maîtrises d ouvrage.
• PV, ADAGE, EXAMENS, STATISTIQUES
• Outils de développement préconisés par la schéma
  directeur
• Power Builder
• Windev
• Acces

6
Le poste de travail banalisé

• ADMINISTRATION DU PARC
• prise de main à distance VNC (Virtual Network
  Computing)
• création d image (ex GHOST)
• TRUCS UTILES
• Délocaliser le répertoire "Mes documents" sur D
• Avant toute création dimage on défragmente
• gain de place
• gain de temps

7
Les systèmes d exploitation

• Interface entre le matériel et le logiciel (OS ou
  SE)
• Composition
• un noyau
• un interpréteur de commandes (SHELL)
• un système de fichiers (FS)

8
Les systèmes d exploitation

• Le schéma directeur préconise
• Stations de travail
• Windows NT4
• 2000 PRO
• XP PRO
• Serveurs
• Windows NT 4
• LINUX (distributions REDHAT, MANDRIVA)

9
Les systèmes d exploitation

• LINUX
• Norme POSIX (cf UNIX)
• Développé a partir de 1991 par Linus TORVALDS
• Libre ne signifie pas gratuit (Exemple support
  REDHAT )
• Mise a disposition des sources
• Notion de GPL (General Public License)

10
Les systèmes d exploitation

• Commande d une distribution spécifique MAP
• MANDRIVA (ex MANDRAKE)
• Disponible depuis juin 2005
• Utilisation
• Serveurs d authentification (remplacement des
  CPD, CSD) LDAP
• Serveurs de fichiers SAMBA
• composants LAMP
• Serveurs HTTP APACHE
• développement MySQL PHP

11
Connaissances réseaux

• généralités
• OSI
• TCP IP, application au MAP
• Les outils de dépannage

12
Réseaux Généralités

• Notions de débit et terminologie
• LAN
• MAN
• WAN

13
Réseaux OSI

• Open Systems Interconnection
• modèle fondé sur un principe
  énoncé par Jules César diviser pour mieux
  régner
• le principe de base est la
  description des réseaux sous forme d'un ensemble
  de couches superposées les unes aux autres
• l'étude du tout est réduit à celle
  de ses parties, l'ensemble devient plus facile à
  manipuler

14
Réseaux OSI

• Historique, normalisation
• Principe de l encapsulation
• Organisation en couches (7)
• Chaque couche fournit un service, défini par une
  interface de programmation, à la couche
  supérieure
• La couche na pas à savoir comment est mis en
  uvre le service fourni par la couche n-1

15
Réseaux OSI

• Composé de 7 couches
• Couches 1 à 4 dites couches basses
• prennent en charge le transport des données
• Couche 5 à 7 couches hautes
• soccupent de tout ce qui concerne les
  applications

16
Réseaux OSI

• Après Plusieurs Semaines Tout Respire La Paix

17
OSI l encapsulation -gt principe des poupées
russes
Les données utilisateurs
7 Application
6 Présentation
5 Session
4 Transport
Fragment
3 Réseau
Paquet
2 Liaison
Trame
1 Physique
18
RESEAU OSI
Hôte A Hôte B
données
données
données
segments
paquets
trames
bits
19
RESEAU OSI
Traversée d équipements réseau
Hôte A Hôte B
Application
Application
Présentation
Présentation
Session
Session
Transport
Transport
Réseau
Réseau
Réseau
Réseau
Liaison
Liaison
Liaison
Liaison
Physique
Physique
Physique
Physique
20
OSI Couche 1 PHYSIQUE

• Transmission binaire
• Fils (câbles coaxiaux, câbles à paires
  torsadées)
• Connecteurs (BNC, RJ45),
• tensions, signalisation
• Décrit les caractéristiques logiques et physiques
  de la connexion de la station au réseau
• Unités déchange bit
• Activation du link
• Matériel de référence le répéteur

21
OSI Couche 1

• Différentes topologies
• topologie en bus

22
OSI Couche 1

• Différentes topologies
• topologie en étoile

23
OSI Couche 1

• Différentes topologies
• topologie en anneau

24
OSI Couche 1

• Différentes topologies
• topologie maillée

25
OSI Couche 1

• Différentes topologies
• topologie hertzienne

26
OSI Couche 1

• Le câblage
• Les qualités attendues d un bon support
• Plusieurs types
• coaxial
• la double paire torsadée
• La fibre optique

27
OSI Couche 1

• Les câblages coaxiaux
• principe
• la connexion

28
OSI Couche 1

• Le 10base 5 Thick Ethernet
• Le 10base2 Thin ethernet

29
OSI Couche 1

• La paire torsadée UTP/STP
• Utilisation de 2 paires uniquement
• Connecteurs RJ45

30
OSI Couche 1

• Notion de câble droit ou croisé

31
OSI Couche 1

• La fibre optique
• Avantages
• transmission de haut niveau (vitesse de
  propagation élevée, dispersion très faible, bande
  passante très importante)
• utilisée pour les hauts débits et les grandes
  distances
• rocades, liaisons inter-bâtiments
• Inconvénients
• coût très élevé
• complexité de mise en uvre

32
OSI Couche 2 LIAISON

• La couche liaison
• Définit des règles pour lémission et la
  réception de données
• Méthode d accès au média
• Assure un transport fiable des données par le
  média
• Connectivité et sélection du chemin entre les
  systèmes hôtes
• Matériel de référence hubs et commutateurs

33
OSI Couche 2

• Le CSMA / CD 802.3 cur du fonctionnement d un
  réseau éthernet.
• La probabilité gouverne les échanges
• système non déterministe
• présence de collisions
• adresses MAC

34
OSI Couche 2

• Le hub ou concentrateur
• Diffusion globale des informations
• 1 seul domaine de collision
• Le switch ou commutateur
• aiguillage uniquement sur les ports adéquats (on
  parle de commutation ou de réseaux commutés)
• gestion de tables MAC
• Règle des 4 répéteurs et 5 segments lt100m

35
OSI Couche 3 RESEAU

• Adresse réseau et détermination du chemin
• notion de sous réseau logique
• Connectivité et sélection du chemin entre les
  systèmes hôtes le routage
• Adressage logique gérée par ladministrateur du
  réseau
• Acheminement au mieux
• Matériel de référence le routeur
• Exemple de protocole IP

36
OSI Couche 4 TRANSPORT

• Fournit un service de transport de bout en bout
  entre lémetteur et le récepteur
• Lémetteur segmente les messages de données en
  paquets et le récepteur reconstitue les messages
  en replaçant les paquets dans le bon ordre
• Exemple de protocole TCP

37
OSI Couches hautes

• La couche session 5 définit l'ouverture et la
  destruction des sessions de communication entre
  les machines du réseau.
• La couche présentation 6 définit le format des
  données manipulées par le niveau applicatif (leur
  représentation, éventuellement leur compression
  et leur chiffrement) indépendamment du système.
• La couche application 7 assure l'interface avec
  les applications. Il s'agit donc du niveau le
  plus proche des utilisateurs, géré directement
  par les logiciels.

38
TCP IP

• Suite de protocoles standards
• FTP, TELNET, SMTP, HTTP, etc.
• Protocole routable
• Connexion de systèmes hétérogènes
• Utilisation des RFC (Request For Comments)

39
TCP IP
Application
TCP
IP
Interface Réseau
S.de T.
40
FTP
SMTP
NFS
TELNET
HTTP
UDP
ICMP
ARP
41
IP

• IP Internet Protocol
• Adresse achemine les paquets
• Mode non-connecté
• Remise au mieux non garantie
• Fiabilité assurée par les couches supérieures

42
TCP

• TCP Transmission Control Protocol
• Mode connecté
• Remise fiable
• Utilisation des numéros de port
• exemple 80 pour HTTP

43
UDP

• Mode non connecté
• Remise non garantie
• L application est responsable de la fiabilité
• Utilisation des numéros de port

44
TCP IP Adressage

• Correspondance adresses niveau 2 et niveau 3 par
  ARP
• Adresses codées sur 32 bits
• Exemple 10.1.0.101
• Adresses composéesau minimum de 2 parties
• identificateur réseau et identificateur machine

45
TCP IP ADRESSAGE

• Les classes d adresses

Net-id
Host-id
Classe A 1 à 126
0
Net-id
Host-id
1
0
Classe B 128 à 191
Net-id
Host-id
1
0
1
Classe C 192 à 223
46
TCP IP ADRESSAGE

• Adresses spéciales
• réservées à un usage local
• 10.0.0.0 10.255.255.255 (10/8)
• 172.16.0.0 172.31.255.255 (172.16/12)
• 192.168.0.0 192.168.255.255 (192.168/16)
• adresse de test LOOPBACK
• 127.0.0.1

47
TCP IP ADRESSAGE

• Attribution des adresses pour une machine
• adresse doit être unique
• L identificateur réseau l identificateur
  d hôte ne peuvent être 255
• L identificateur réseau l identificateur
  d hôte ne peuvent être 0
• Gestion manuelle ou par DHCP

48
TCP IP ADRESSAGE

• Le masque de sous réseau
• Distingue l identificateur de réseau et
  l identificateur de l hôte
• Utilisé pour savoir si l hôte de destination est
  local ou distant
• Le masque et l adresse sont indissociables

49
TCP IP ADRESSAGE STRADA
Exemple du département de l Ain
50
TCP IP APPLICATION AU MAP
Technologie utilisée sur STRADA (opérateur
France TELECOM)
51
TCP IP APPLICATION MAP
52
TCP IP

• Sur le poste de travail
• une adresse
• un masque
• La passerelle par défaut
• Fichiers HOSTS, LMHOSTS dans C\WINNT\system32\dr
  ivers\etc

53
OUTILS de DEPANNAGE

• A la base documentation de l infrastructure
• Utilitaires inclus dans TCP /IP
• ping, ipconfig, traceroute
• analyse  du plus près au plus loin
• Services SNMP (Simple Network Management
  Protocol)
• HP OPENVIEW, logiciels des fournisseur, NAGIOS,
  etc.
• Outils divers
• analyseur réseau (ethereal), fichiers de trace,
  etc.
