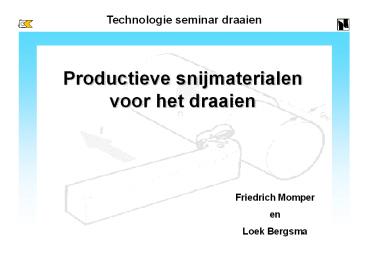

Technologie seminar draaien
Productieve snijmaterialen voor het draaien
Friedrich Momper en Loek Bergsma
2
Belasting van een gereedschapsnijkant
3
Snijmaterialen voor het draaien
4
Vereiste eigenschappen van snijmaterialen

• Hoge hardheid en drukvastheid
• Voldoende buigvastheid en taaiheid
• Slijtvast
• Hittebestendig
• Oxidatiebestendig
• Minimale neiging tot diffusie en plakken
• Homogene binding en structuur
• Reproduceerbaar slijtagebeeld

5
Eigenschappen van diverse snijmaterialen
nach König, Fertigungsverfahren Band 1
6
De hardheid van snijmateriaal in relatie tot de
temperatuur
7
Physische eigenschappen van snijmaterialen
8
Fabricage van hardmetaal
WC
TiC
TaC
Co
9
Verdere bewerking aan het ruwe deel
10
Structuur en coating
11
Coatingsproces
12
Indeling van materiaalgroepen volgens VDI 3323
13
Verspaanbaarheid van materialen
Hoge specifieke snijkracht
Trekspanning
Moeilijk verspaanbaar
40 NiCrMo 4340
Inconel 718
Lange spanen
Ti-6Al -4V
X5CrNiMo 316
Makkelijk verspaanbaar
Ck 15 1015
GG gijs C.I.
GGG ductiel C.I.
Ck 45 1045
Al-Si
0
Rek in
0
10
20
30
40
14
Draaien van gietijzer

• Snijsnelheidvc 400 - 1000 m/min
• Voedingf 0.3 - 0.6 mm/U
• Onderbroken snede is mogelijk
• Zowel nat als droog inzetbaar

15
Draaien met gecoat Cermet KT 325
Nat Droog HM-soort HM
ongecoat KT325(Cermet gecoat) Wisselplaat DNMG1
50608 DNMG110408-33 Snijsnelheid 250 - 350
m/min Voeding 0,15 - 0,25 mm
Snedediepte 0,2 - 0,6 mm Resultaat 100
200
16
Het voordraaien van Inconel mit KY4300
Turbinedeel Materiaal Inconel 718 Hardheid
240 HB Machine VDF 800
Bewerkingsopdracht Vlakdraaien, niet
onderbroken WSP RNGN120700T00520 Klemhouder CR
SNL 2525 M12 HM-soort Whiskerkeramiek KY4300
Snijsnelheid 200 m/min Voeding 0,2
mm Snedediepte 1,5 mm Bewerkingstijd/deel 2,
5 min Standtijd 3 5 min
17
Het draaien van gehard staal
