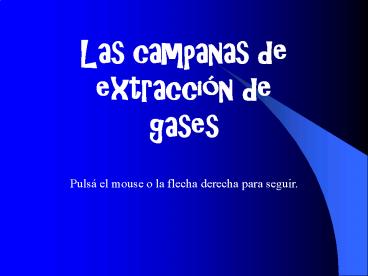

Las campanas de extracción de gases Pulsá el
mouse o la flecha derecha para seguir.
2
Parte 1 - El principio
Alrededor de 1970 se termina el Pab.2 Viene como
un super-edificio - calefacción central y agua
caliente - aire acondicionado central - TV en las
aulas c/ circuito cerrado - Estudios propios de
television.
3
Pero lo bueno dura poco...
- bajo presupuesto - obras sin terminar - falta
de mantenimiento - dictadura militar -
vaciamiento de la Facultad
4
En estos primeros años se hacen las campanas de
los laboratorios. Son mas de 150 campanas de
2m de ancho cada una. Base y cuerpo de madera
resistente a productos químicos (hoy siguen casi
perfectas) pero lamentablemente ...
5
Tienen conductos de chapa galvanizada
6
Y motores de impulsiónarriba de cada campana.
7
Que pasó luego de 30 años ?
Primero fue el recubrimiento Zn0 Ox ? Zn2
Red Mas tarde fue el final tan temido Fe0
Ox ? Fe3 Red Fe0 O2 ? Fe2O3 Queda como
ejercicio igualar las ecuaciones anteriores
8
Los motores colocados abajo, lanzan los vapores
de la campana por la tubería agujereada, a
presión, liberándolos en el lugar donde el tubo
esta agujereado.
9
Qué hicimos entonces?
10
Parte 2 Primer Plan de Campanas (1999-2000)
- Se consiguió que la UBA diera el presupuesto
(1999, US 270000) - El rectorado se encargó de
las licitaciones y las compras para reparar 30
campanas, costando aprox. US 9000 c/u. - Luego
de la crisis del 2001, se terminó todo...
11
Tuberías nuevas flexibles
Arreglo de cajas
Motores en la terraza.
12
Motores en la Terraza
13
Pero poco tiempo mas tarde ...
Las campanas no fueron bien reparadas. Los ductos
no eran adecuados y se rompían o aplastaban con
la succión.
14
Conductos malcolocados a lasalida de los
motores.
15
Debido a la falta de demanda, hay pocas empresas
que puedan hacer un buen trabajo
16
Parte 3Qué estamos haciendo?
Hicimos los cálculos y elaboramos un plan PROPIO
de reparacion de ductos de campanas.
17
Probamos las primeras en las vacaciones de
invierno en los laboratorios de QI y QO.
(de paso, se arreglaron todas las de conducto
flexible)
18
El sistema experimental
Flexible solamente en los extremos
Tuberías de PVC de 5mm de espesor
19
2do Plan de Campanas - 2004
- Motores extractores - Conductos de PVC de 5 mm
de espesor - Flujo de aire segun normas
internacionales (70 - 120 fpm) - Conductos en
lugares accesibles para facilitar la reparación
y mantenimiento. - Costo 1000 - 1500 p/campana.
20
Lo que se viene
Durante el 2do cuatrimestre CONTROL DEL SISTEMA
EN ESTADO EXPERIMENTAL (es imprescindible el
aporte de TODA la comunidad de la Facultad)
21
Durante el verano PLAN DE REPARACIÓN DE LAS
CAMPANAS DE INVESTIGACIÓN Y COLOCACION DE NUEVAS
CAMPANAS EN TP DE BIOLOGIA.
22
Aún quedan cosas por resolver- dejamos las
campanas siempre prendidas ?- control de flujo
de aire en cada campana Cómo hacerlo ?(se
reciben sugerencias e inventos probados)
23
Medidor de flujoMandá una idea mejor
awww.si.fcen.uba.ar/campanas
24
Conclusiones
- Aunque el Pabellón 2 de la FCEN es de
los mejores edificios de la UBA en cuanto a
seguridad, hay aun mucho por mejorar. - Las
campanas de extracción son uno de las principales
elementos de seguridad cuando se trabaja con
productos químicos volátiles. - Para solucionar
los problemas que tenemos simplemente hay que
pensar, proponer ideas reales y trabajar.
25
Participaron en este plan, ayudaron e hicieron
medidas(staff por orden alfabético)Dr. Jorge
AliagaDr. Gerardo BurtonDr. Roberto
EtcheniqueDr. Ernesto MarcecaIng. Omar
MetaloLic. Leonardo Zayat
