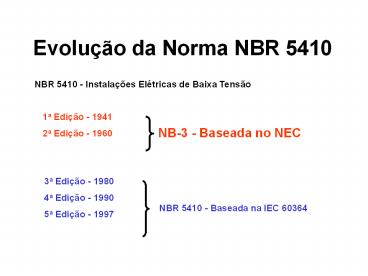

Evolução da Norma NBR 5410
NBR 5410 - Instalações Elétricas de Baixa Tensão
1a Edição - 1941 2a Edição - 1960
NB-3 - Baseada no NEC
3a Edição - 1980 4a Edição - 1990 5a Edição -
1997
NBR 5410 - Baseada na IEC 60364
2
Conformidade com as normas

• Os componentes devem ser selecionados e
  instalados de forma a satisfazer as prescrições
  desta Norma.

• Os componentes das instalação devem satisfazer às
  normas brasileiras que lhes sejam aplicáveis e,
  na falta destas, às normas IEC e ISO.

3
Disjuntores

• Os disjuntores devem conforme as normas
• NBR 5361,
• IEC 947-2 ou
• IEC 898

NOTA 2 Quando da aplicação de disjuntores
conforme a NBR 5361, deve ser levada em
consideração a integral de Joule (característica
I2t).
4
Disjuntores - sobrecarga

• A coordenação com o cabo é natural, basta
  verificar
• IBlt INlt IZ (Condição Nominal)
• I2lt 1.45IZ (Condição de Sobrecarga)

I2 é a corrente convencional de atuação I2 1,45
IN p/ NBR IEC 60898 I2 1,30 IN p/ NBR IEC
60947-2 I2 1,35 IN p/ NBR 5361
5
Disjuntores curto-circuito

• K igual a
• 115 para cobre com isolação de PVC
• 135 para cobre com isolação de EPR ou XLPE
• 74 para alumínio com isolação de PVC
• 87 para alumínio com isolação de EPR ou XLPE
• 115 para as emendas soldadas a estanho nos
  condutores de cobre (temperatura de 160oC)

6
Evolução das Normas Técnicas de Disjuntores
1 - NBR 5361 / 77 Disjuntores BT
Especificação 1977 Baseada na IEC 157-1 de 1973
2 - NBR 8176 / 83 Disjuntores BT -
Ensaios 1983 Baseada na IEC 157-1 de 1973
3 - NBR 5361 / 98 Disjuntores de Baixa
tensão 1998 Compactação da NBR 5361
Rev. (especificação/ensaios) de 1983, com a
NBR 8176 / 83
4 - NBR IEC 60947-2 Disjuntores para uso
geral 1988 Baseada na IEC 947-2 Rev. (foco em
aplicações industriais) de 1995
5 - NBR IEC 60898 Disjuntores de uso
doméstico 1998 Baseada na IEC 898 Rev.
1995 (foco em instalações prediais)
7
Fusíveis

• A NBR 5410 deixa a critério do usuário a decisão
  sobre a utilização de disjuntores ou fusíveis,
  como dispositivos de proteção contra
  sobrecorrentes.

8
Fusíveis - sobrecarga

• A coordenação com o cabo é natural, basta
  verificar
• IBlt INlt IZ (Condição Nominal)
• I2lt 1.45IZ (Condição de Sobrecarga)

I2 é a corrente convencional de fusão I2 1,60
IN p/ NBR 11840
9
Fusíveis curto-circuito

• K igual a
• 115 para cobre com isolação de PVC
• 135 para cobre com isolação de EPR ou XLPE
• 74 para alumínio com isolação de PVC
• 87 para alumínio com isolação de EPR ou XLPE
• 115 para as emendas soldadas a estanho nos
  condutores de cobre (temperatura de 160oC)

10
Fusíveis

• Norma NBR 11840
• Para uso por pessoas autorizadas(BA4/BA5 )
• NBR 11841,11842, 11848, 11849
• Para uso por pessoas não Qualificadas(BA1)
• NBR 11843, 11843, 11843, 11843 11847 - BA1
• Para proteção de semicondutores NBR 11839.

• Atualmente a CE está trabalhando no sentido de
  substituir as atuais normas NBR em normas NBR IEC
