Modelo ER (Cont)

1

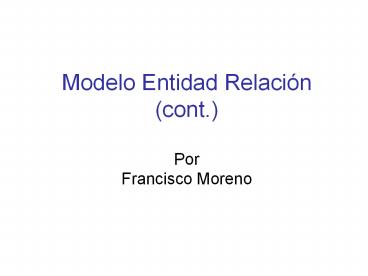

Modelo Entidad Relación(cont.)PorFrancisco
Moreno
2
Supertipos y Subtipos
Supertipo
MATERIAL id título
VIDEO duración formato
Subtipos
Por ejemplo AVI, MPEG, MOV, WMV, FLV, etc.
LIBRO nro páginas
3
Supertipos y Subtipos

• El modelo de subtipos es excluyente
• Los subtipos tienen (heredan) todos los
  atributos del supertipo
• Un subtipo puede tener relaciones
• con otras entidades al igual que el supertipo
• Puede haber relaciones entre los subtipos y entre
  el supertipo y los subtipos
• Un supertipo puede tener cualquier cantidad de
  subtipos
• Un subtipo puede a su vez poseer subtipos

4
Supertipos y Subtipos

• El identificador único del supertipo es el
  identificador de cada uno de los subtipos
• Las instancias de los subtipos no pueden tener el
  mismo valor en el identificador único (no serían
  excluyentes)
• Cada subtipo puede tener identificadores
  alternativos (no tienen notación especial)
• Existe una relación 1 a 1 implícita entre el
  subtipo y el supertipo
• Se debe especificar si el modelo es completo o
  no, por ejemplo, existen materiales rasos, es
  decir que no son ni videos ni libros?

5
Arcos
para
generadora de
EMPRESA nit teléfono
FACTURA código fecha
PERSONA cédula año_nacim
generadora de
para
6
Arcos

• Sirve para representar relaciones excluyentes.
• Cualquier número de entidades puede participar en
  un arco.
• Ejemplo de lectura de la relación
• Una factura debe ser para una empresa o para una
  persona
• Una empresa puede ser generadora de muchas
  facturas
• Una persona puede ser generadora de muchas
  facturas
• Usualmente, los nombres de las relaciones de las
  entidades participantes en el arco son iguales

7

• Existe una correspondencia muy alta entre los
  arcos y los supertipos/subtipos dependiendo de
  la naturaleza del problema y de la complejidad se
  podría pasar de arcos a subtipos y viceversa
• Si se tiene una situación que NO es excluyente
  entonces no usar subtipos

Exclusivo
No exclusivo
VEHÍCULO
clasificado como
AVIÓN
VEHÍCULO
AVIÓN
el rol de
BARCO
clasificado como
BARCO
el rol de
Aquí un mismo VEHÍCULO puede ser simultáneamente
AVIÓN y BARCO
8
Ejemplos Modelo E - R

• En la página del curso se estarán publicando, en
  el menú Recursos, varios enunciados con su
• correspondiente solución.
• En clase se desarrollará la solución de otro
  ejemplo y posteriormente se publicará su
  enunciado en la página del curso.
