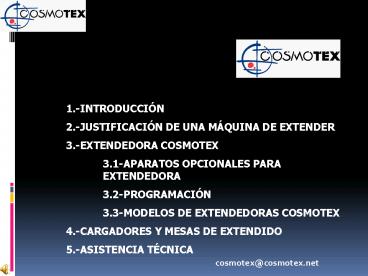

1.-INTRODUCCIÓN 2.-JUSTIFICACIÓN DE UNA MÁQUINA
DE EXTENDER 3.-EXTENDEDORA COSMOTEX
3.1-APARATOS OPCIONALES PARA EXTENDEDORA 3.2-P
ROGRAMACIÓN 3.3-MODELOS DE EXTENDEDORAS
COSMOTEX 4.-CARGADORES Y MESAS DE
EXTENDIDO 5.-ASISTENCIA TÉCNICA
cosmotex_at_cosmotex.net
2
1.-INTRODUCCIÓN
3
Máquinas extendedoras de tela

• MODELOS
• APOLO 100 (Hasta 100 Kg )
• APOLO 300/500 (Hasta 500 kg )
• TUBULAR (Exclusivo genero tubular)
• MEDIDAS ÚTIL
• Desde1,6mts hasta 3,5 mts UTIL de la TELA

4
APOLO 100
5
APOLO 300
6
TUBULAR
7
2.- JUSTIFICACIÓN DE UNA MÁQUINA DE EXTENDER
8
Porque es necesaria una extendedora ?

• Para reducir los costes de producción
• Para mejorar la calidad del extendido, y
  garantizar la calidad de mis prendas (extendido
  libre de tensiones).

9
1. Reducción de los costes de producción

• 1.1 Ahorrando tiempo
• 1.2 Ahorrando tela
• 1.3 Ahorrando mano de obra

10
1.1 Ahorrando tiempo

• Velocidad de la máquina hasta 100mts/min
• Producción real
• 10-15 mts/min extendido con corte
• 20-25 mts/min extedendido en zigzag.
• Variables para cálculo de tiempo de producción
• Longitud de la marcada y número de capas
• Frecuencia de cambio de rollo
• Velocidad de extendido (depende del tipo de tela)
• Longitud de la mesa (paros para corte)
• Tiempos perdidos de preparación
• Tiempos perdidos del operario
• Fallos de tela

11

1.2 Ahorrando tela

• Reducir los márgenes al programar la marcada.
  Orillado automático de la tela (1cm de margen en
  marcada)
• Alineación de los finales (-1cm)
• Corte del tejido en los finales siempre de la
  misma manera y en el mismo punto de manera
  automática

12
1.3 Ahorrando mano de obra

• Proceso de extendido se puede realizar con un
  solo operario
• Inhered y rebobinado del tejido automático
• Corte en los extremos automático
• Orillado automático
• Subida del aparato opcional automático (tubular o
  zig zag)
• Calculo de la longitud y capas automático

13
2. Mejorar la calidad del extendido
Extendedoras con cuna conveyorizada para
extender sin TENSIONES.

• - Video apollo Enhebrado automático, cuna
  conveyorizada
• - Video extendiendo tejido plano uso cortadora

14
3.-EXTENDEDORA DE TELA COSMOTEX
15
Una buena extendedora es
...Que extienda sin Tensiones
...Gran productividad
...Sencilla
Flexible
...Fiable, segura y de Fácil mantenimiento
...Calidad de sus componentes y proceso
productivo
16
Partes Básicas
Sensores de orillado de alta sensibilidad
Cuna conveyorizada
Variadores de velocidad y PLC
Resultado extendido sin tensiones con perfecto
orillado y finales
Encoder de desplazamiento
Sensor de detección de altura
17

Extender sin tension 1 Cuna conveyorizada banda
única

• Sistema de cuna conveyorizada a banda única

Sistema multibandas
18
Extender sin tensión 2 programación
V1 VELOCIDAD DESENROLLADO CUNA

• PROGRAMANDO EL NIVEL DE TENSIÓN DESEADO para
  cada tejido, podremos variar la relación entre V1
  y V2 para obtener el extendido deseado.

V2 VELOCIDAD DESPLAZAMIENTO MÁQUINA
V1 gtgtgt V2 TEJIDO MUY SUELTO V1 ltltlt V2
TEJIDO CON TENSIÓN
19
Extender sin tensión 3 Estructura de caida del
tejido
90º angulo

• Estructura de acero inoxidable 90º de caída del
  tejido permite relajar y extender sin tensiones y
  sin causar arrugas durante el proceso.

20
Alta productividad 1 fácil cambio de rollo

• Cuna conveyorizada
• Altura de la máquina 140cm.
• Enhebrado automático

140cm
21
Alta productividad 2 Sensores de orillado y
encoder.
PALAS

• Palas posteriores, sensores de orillado y encoder
  de programación obtenemos una perfecta
  disposición de la tela sobre la mesa de
  extender

SENSORES
ENCODER
22
Sencillez fácil de aprender y operar
Manejo de la máquina con PANTALLA TÁCTIL DIGITAL,
solo con el pulgar
Instrucciones con dibujos y poco texto
Distintos parámetros para adecuar la máquina a
cada tejido
Fácil de programar.
Extender cualquier tipo de tejido en cualquier
modo (pliego libro abierto o tubular, rollo
abierto o tubular)
23
Calidad de sus componentes

• EJEMPLOS
• PLC Mitsubishy y pantalla digital táctil
• Cubiertas de fibra de vidrio
• Bancada y piezas cortadas a Laser
• Engomado de las ruedas con proceso de maduración
  a alta temperatura 1 mes
• Motor de alto poder de corte 100 VA
• Cuchilla de corte gran diámetro.
• 4 x 4 (Tracción 4 ruedas)
• Movimiento homogeneo de toda la máquina por los
  rieles de la mesa, evita tensiones entre las
  partes y así problemas técnicos.

24
Segura Sistemas de seguridad

• Sensores de seguridad
• Fallo en el proveedor de tensión
• Si llega a enrredarse la tela en la cortadora
• Si el encoder de desplazamiento pierde contacto
  con la mesa
• Si programamos una distancia mayor que el largo
  de mesa

25
3.1- EXTENDEDORAS FLEXIBLES APARATOS OPCIONALES
PARA PODER EXTENDER CUALQUIER TIPO DE TEJIDO
26
Tipos de extendido
Cortando los extremos (Cara arriba)
Extendido en escalado
Extendido en bloques
Extendido tejido tubular en zigzag
Tejido abierto en zigzag
27
Extendido cara arriba corte en las puntas con
CORTADORA AUTOMÁTICA

• Cortadora PROGRAMABLE
• EN VELOCIDAD
• En DESPLAZAMIENTO
• IFS ( Impact Free System).
• CORTADO DEL PAPEL
• Video Extendiendo tejido plano

28
Extendido en zigzag, con sistema de pinzas

• PINZA FIJA
• APARATO ZIGZAG.
• PINZA MOBIL
• VIDEO TEJIDO DE PUNTO ABIERTO RELAJADO

29
Extendido de tejido tubular

• APARATO TUBULAR MOTORIZADO.
• BANDEJA PLIEGO LIBRO PARA
• TOBOGAN PARA PASO DE TEJIDO
• Videos - Extendiendo tejido tubular plegado

30
Corron inversor de tejido

• Permite extender directamente rollos que vienen
  enrollados al revés

Fabric TOP
Fabric TOP
Modo Normal
Modo Inversor
31
Plataforma para el operario

• Permite desplazar al operario durante el proceso
  de extendido, para chequear el tejido que se va
  extendiendo

32
3.2-PROGRAMACIÓN
33
PROGRAMACION
Programa básico (largo y numero de capas)
Inicio 0 largo 500 capas 20 modo 5
5 mts
Inicio 4 largo 500 capas 20 modo 5
5 mts
O point
4mts
34
PROGRAMACIÓN
Extendido en Bloques
Extendido en escalado
35
3.3- MODELOS DE EXTENDEDORAS
36
MODELOS EXTENDEDORAS

• APOLO 100 Cualquier tipo de tejido hasta 100kg
  Útil hasta 2.20mts ,
• APOLO 300, 500 Tejidos pesados, grandes tamaños,
  jeans, home textile, cortinas etc. 300,500,1000
  Kg útiles hasta 3,5mts
• TUBULAR-100 Extendido exclusivo tejido TUBULAR
  100 kg peso máximo del rollo, útil hasta 120

37
6.-MESAS y CARGADORES
38
Mesas de Corte
Mesas Lisas con rieles laterales para desplazar
máquina
Mesas de aire con turbinas de aire soplado para
desplazar la marcada de un lado al otro de la
mesa de corte
Mesas conveyorizadas para desplazar la marcada de
forma automática
39
Mesas de traspaso

• Trabajando en dos mesas con la misma extendedora.
  Mientras extendemos en la primera podemos cortar
  en la segunda

Table 1
Table 1
Table 2
40
Cargadores de piezas
CARGADOR DE CADENAS
CARGADOR DEL SUELO
CARGADOR DESDE LA MESA
41
7.-SERVICIO TÉCNICO
42
Partes eléctricas

• Alta calidad, de primeras marcas del mercado,
  Mitshubishi, etc
• Sin componentes especiales, fácil de encontrar y
  reemplazar en su ciudad.

43
On line Soporte técnico

• DIAGNOSTICO VIA MODEM Desde Cosmotex podemos
  chequear via Modem su máquina para detectar la
  procedencia de cualquier problema

44
cosmotex_at_cosmotex.net www.cosmotex.net
