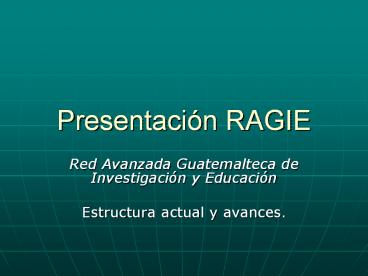

Presentación RAGIE

• Red Avanzada Guatemalteca de Investigación y
  Educación
• Estructura actual y avances.

2
Miembros
3
Red Actual
4
Detalles

• Anillo de fibra de TELGUA 1Gbps con switches
  Cisco Calalyst 4500
• Primer enlace en enero 2004 y funcionamiento
  completo en noviembre del 2004
• Cada derivación por Universidad es de entre 4 y
  10 Mbps con MPLS
• Funcionamiento actual con IPV4
• Ruteo dinamico con OSPF
• La velocidad de conexión a Red-Clara inicialmente
  será de 10Mbps
• Se espera interconexión con Red-Clara en Mayo o
  Junio.

5
Detalle interconexión actual
6
Interconexión propuesta con IPv4
7
Detalle topología propuesta de la La conexión
Guatemala - Tapachula
Para la opción 2 debe considerarse que en S.
Salvador el tráfico debe insertarse desde el
Switch de capa 2 como una trama de 34 Mbps hacia
el ADM 1660SM. En Centro, Guatemala, debe
extraerse la trama Gigabit Packet Ring para
incorporarle el tráfico de Guatemala, y
retornarlo hacia la repisa 1660SM, que trasladará
el tráfico identificado como VPNs o VLANs de
Internet 2, hacia el contenedor TU-3 disponible
en el enlace de Merkafon.
Ethernet desde Nicaragua
1 6 6 0 S M
8
Aplicaciones actuales

• Pruebas de videoconferencia por medio de OpenMCU
• Se está por instalar un reflector de
  videoconferencia de VRVS
• Pruebas de Voip con PBX Asterisk
• Instant Messaging con Jabber
• Correo y Web entre Universidades
• Monitoreo con Nagios y Ntop
