La planification des op

1

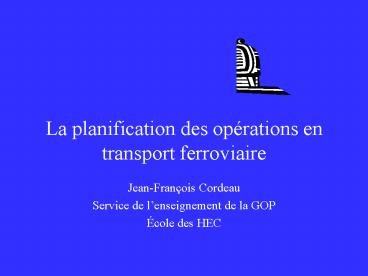

La planification des opérations en transport
ferroviaire

• Jean-François Cordeau
• Service de lenseignement de la GOP
• École des HEC

2
Plan de la présentation

• Introduction
• La planification du transport ferroviaire de
  marchandises
• Classification des modèles proposés
• Exemples
• Affectation des locomotives et des wagons aux
  trains de passagers

3
La petite histoire du transport ferroviaire

• 1825 premier chemin de fer opérationnel
• 1830 - 1900 croissance
• 1900 - 1945 âge dor
• 1945 -1980 déclin
• 1980 - revitalisation

4
Causes du déclin

• Développement de modes de transport plus rapides
  et mieux adaptés
• Gestion orientée vers les coûts plutôt que vers
  la qualité du service
• Optimisation locale et mauvais partage des
  ressources
• Mauvais contrôle des ressources

5
La R.O. en transport ferroviaire

• Grand nombre de problèmes pouvant être modélisés
  et résolus par optimisation
• Gains potentiels considérables
• Difficultés taille et complexité des problèmes,
  disponibilité des données
• Résultats utilisation de la simulation, peu
  dimplantations pratiques, retard par rapport à
  dautres domaines (aérien, routier, ...)

6
Depuis 10 - 15 ans

• Privatisation, déréglementation, compétition
• Ordinateurs et systèmes dinformation plus
  puissants
• Modèles récents davantage réalistes
• Conséquences convergence de la théorie et de la
  pratique, utilisation croissante de la R.O. et de
  loptimisation mathématique

7
La planification
Stratégique construction ou abandon de
segments, acquisition de matériel roulant
Tactique horaire des trains et du personnel,
affectation de la demande aux trains
Opérationnelle ordonnancement des trains, mises
à jour suite aux retards
8
La planification tactique du transport de
marchandises
Demandes tonnages à transporter dune origine à
une destination
Ressources disponibles
9
Composantes de la planification
Train directs ou consolidation ?
Modèles de routage
Politique de blocage des wagons
Politique dhabillage des trains
Distribution des wagons vides
Modèles temporels
Affectation des locomotives aux trains
Ordonnancement des trains
10
Trains directs ou consolidation ?

• Dépend de lintensité de la demande
• Trains directs réduisent les délais et le travail
  de classification mais sont plus sensibles aux
  variations de la demande
• Consolidation permet les économies déchelle et
  la stabilité des opérations

11
Politique de blocage des wagons

• Plan de consolidation de la marchandise

12
Politique dhabillage des trains

• Affectation des blocs aux trains

13
Distribution des wagons vides

• Repositionnement dynamique permet de mieux
  répondre à la demande
• Wagons vides représentent environ 30 de tous les
  déplacements
• Impact sur les besoins en capacité
• Nécessite des prévisions de demande fiables

14
Les modèles de routage

• Modèles analytiques de cours de triage
• Modèles de configuration de réseau

• Modèles de blocage des wagons
• Modèles dhabillage des trains
• Modèles dhabillage et dhoraire

• Modèles de distribution des wagons vides

• Une seule entreprise
• Plusieurs entreprises

15
Les modèles temporels

• Modèles analytiques dutilisation des voies
• Modèles dordonnancement des trains

• Vitesse fixe
• Vitesse variable

• Modèles daffectation des locomotives

• Une locomotive par train
• Plusieurs locomotives par train
• Locomotives et wagons de passagers

16
A - B 100 wagons A - C 80 wagons A - D 90
wagons
A 2 blocs 300
B 1 bloc 100
C 1 bloc 100
D
17
Contrainte volume minimal de 100 wagons pour
opérer un train sur un segment
-100
-25
50
D
100
B
C
E
A
-75
25
-50
75
18
Contrainte volume minimal de 100 wagons pour
opérer un train sur un segment
-50
-25
50
D
50
B
C
E
A
-75
25
-50
75
19
Locomotives disponibles
1500
2000
1500
1500
2500 HP
6500 HP
3000 HP
1500
1500
2000
20
Trains (1) Nord-sud, 9h, 50 kmh
(2) Sud-nord, 9h, 50 kmh (3)
Sud-nord, 11h, 100 kmh
NOR
E4
E3
E2
E1
SUD
9h
11h
13h
