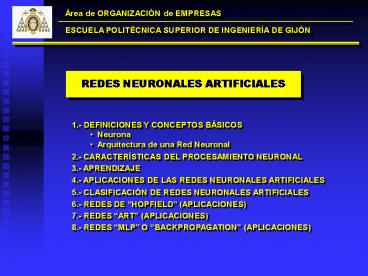

REDES NEURONALES ARTIFICIALES

• 1.- DEFINICIONES Y CONCEPTOS BÁSICOS
• Neurona
• Arquitectura de una Red Neuronal

2.- CARACTERÍSTICAS DEL PROCESAMIENTO NEURONAL
3.- APRENDIZAJE
4.- APLICACIONES DE LAS REDES NEURONALES
ARTIFICIALES
5.- CLASIFICACIÓN DE REDES NEURONALES ARTIFICIALES
6.- REDES DE HOPFIELD (APLICACIONES)
7.- REDES ART (APLICACIONES)
8.- REDES MLP O BACKPROPAGATION (APLICACIONES)
2
1.- DEFINICIONES Y CONCEPTOS BÁSICOS
Sistema de computación que consta de un gran
número de elementos simples, muy interconectados,
que procesan la información respondiendo
dinámicamente frente a unos estímulos externos
(Robert Hetch-Nielsen)
Sistema de procesamiento de infpormación que
consta de un gran número de procesadores simples
y muy interconectados llamados neuronas, que son
análogas a las neuronas biológicas del cerebro
Un grupo de neuronas simuladas, que están muy
interconectadas, al igual que las neuronas del
cerebro, y que son capaces de aprender de la
misma forma que lo hacen los seres humanos

• Elementos individuales de procesamiento o
  neuronas
• Arquitectura de la red, definida por el
  interconexionado de los elementos de procesamiento

3
NEURONA BIOLÓGICA
1015 conexiones
SOMA
AXON
4
NEURONA ARTIFICIAL
5
NEURONA ARTIFICIAL (FUNCIONES DE ACTIVACIÓN)
Función de Activación ESCALÓN
6
NEURONA ARTIFICIAL (FUNCIONES DE ACTIVACIÓN)
Función de Activación LINEAL o IDENTIDAD
7
NEURONA ARTIFICIAL (FUNCIONES DE TRANSFERENCIA)
Función de Activación LINEAL MIXTA
8
NEURONA ARTIFICIAL (FUNCIONES DE ACTIVACIÓN)
Función de Activación SIGMOIDAL
9
NEURONA ARTIFICIAL
10
ARQUITECTURA DE UNA RED NEURONAL
11
2.- CARACTERÍSTICAS DEL PROCESAMIENTO NEURONAL

• Paralelismo Masivo
• Memoria Asociativa Distribuida
• Tolerancia a Fallos
• Tratamiento simultáneo de grandes cantidades de
  información
• Reconstrucción de Datos Parciales
• Aprendizaje

Características de los problemas que se pueden
resolver con Redes Neuronales Artificiales

• Las tecnologías tradicionales no sirven
• Los datos de entrada son incompletos, variables o
  con ruido
• Se dispone de un elevado número de ejemplos
  resueltos que servirán para entrenar a la red
• El proceso de razonamiento que lleva a la
  solución del problema es muy complejo o
  desconocido sólo se conoce la relación
  causa/efecto pero no la heurística de la solución

12
3.- APRENDIZAJE
En las RN la información no se almacena en un
emplazamiento físico único sino que aparece
distribuida por toda la estructura de la red,
concentrándose en los pesos de las uniones de los
distintos elementos. El aprendizaje es el proceso
iterativo por el cual la red modifica sus pesos
como respuesta a una información de
entrada. Proceso de aprendizaje en las redes
neuronales biológicas. Creación y destrucción de
enlaces entre neuronas. Aprendizaje en Redes
Neuronales Artificiales. Pesos con valor 0 o
distintos de 0. El proceso de aprendizaje se
considera terminado cuando los pesos permanecen
estables
13
3.- APRENDIZAJE

• TIPOS DE APRENDIZAJE
• En función de la existencia o no de un agente
  supervisor del entrenamiento
• Aprendizaje SUPERVISADO
• Aprendizaje NO SUPERVISADO
• En función del orden temporal de las fases de
  entrenamiento y utilización de la red
• Aprendizaje ON-LINE
• Aprendizaje OFF-LINE

14
3.- APRENDIZAJE
APRENDIZAJE SUPERVISADO

• Implica la existencia de un agente externo
  (supervisor) que determina la respuesta que la
  red debería generar a partir de determinada
  entrada. Se comprueba la salida que proporciona
  la red y si no coincide con la deseada se
  procederá a modificar los pesos de las conexiones
• Aprendizaje POR CORRECCIÓN DE ERROR
• Aprendizaje POR REFUERZO
• Aprendizaje ESTOCÁSTICO

15
3.- APRENDIZAJE
APRENDIZAJE SUPERVISADO POR CORRECCIÓN DE ERROR
Consiste en ajustar los pesos de las conexiones
de la red en función de la diferencia entre los
valores deseados y los proporcionados en la
salida de la red. Un ejemplo sencillo es la REGLA
DELTA
Para N neuronas de salida y P ejemplos de
entrenamiento, se puede calcular una medida de
error global
16
3.- APRENDIZAJE
APRENDIZAJE SUPERVISADO POR CORRECCIÓN DE ERROR
Para redes con más de dos capas se puede
generalizar la REGLA DELTA en el algoritmo de
RETROPROPAGACIÓN DEL ERROR o ERROR BACKPROPAGATION
Representa la modificación que hay que hacer en
la entrada que recibe la neurona k
17
3.- APRENDIZAJE
APRENDIZAJE SUPERVISADO POR CORRECCIÓN DE ERROR
Para redes con más de dos capas se puede
generalizar la REGLA DELTA en el algoritmo de
RETROPROPAGACIÓN DEL ERROR o ERROR BACKPROPAGATION
El error dj se calcula en función del error
cometido en las neuronas que reciben como entrada
la salida de j
18
3.- APRENDIZAJE
APRENDIZAJE SUPERVISADO POR CORRECCIÓN DE ERROR
En resumen
Si j es neurona de salida
Si j es neurona de la capa oculta
19
3.- APRENDIZAJE
APRENDIZAJE SUPERVISADO POR CORRECCIÓN DE ERROR
ERROR BACKPROPAGATION WITH MOMENTUM
20
3.- APRENDIZAJE
APRENDIZAJE SUPERVISADO POR REFUERZO

• Durante el entrenamiento no se indica exactamente
  la salida que se desea ante una determinada
  entrada. La función del supervisor se reduce a
  indicar mediante una SEÑAL DE REFUERZO si la
  salida de la red se ajusta a lo deseado (1), o
  DE PENALIZACIÓN (-1) en caso contrario.
• LINEAR REWARD-PENALTY ALGORITHM (LR-P algoritmo
  lineal de recompensa y penalización)
• ASSOCIATIVE REWARD-PENALTY ALGORITHM (AR-P
  algoritmo asociativo de recompensa y penalización)

21
3.- APRENDIZAJE
APRENDIZAJE ESTOCÁSTICO
Se trata básicamente de realizar cambios
aleatorios en los valores de los pesos de las
conexiones de la red y evaluar su efecto a partir
del objetivo deseado y de distribuciones de
probabilidad. Analogía a la termodinámica. Se
asocia la RN con un sólido físico que tiene
cierto estado energético. Se tiende a un estado
de mínima energía que en la red corresponde a una
situación de los pesos con los que se tenga la
salida deseada. El aprendizaje consiste en
realizar un cambio aleatorio de los pesos y
determinar la energía de la red si es menor se
acepta el cambio, y si fuera mayor, se aceptaría
en función de determinada distribución de
probabilidad, con el objetivo de salir de mínimos
locales en busca de el mínimo global (RECOCIDO O
TEMPLE SIMULADO).
22
3.- APRENDIZAJE
APRENDIZAJE NO SUPERVISADO
No requieren de influencia externa para ajustar
los pesos de las conexiones entre sus neuronas.
Las redes presentan la capacidad de
AUTOORGANIZACIÓN. Se buscan las categorías,
regularidades, correlaciones que se pueden
establecer entre los datos que se presentan en la
entrada. En algunos casos, la salida representa
el grado de simulitud y en otros se trata de
hacer una clasificación o clustering a través
de lo que se denomina MAPEO DE CARTERÍSTICAS.

• Aprendizaje HEBBIANO
• Aprendizaje COMPETITIVO Y
• COOPERATIVO

23
3.- APRENDIZAJE
APRENDIZAJE HEBBIANO
Hebb (1949) Cuando un axón de una neurona A
excita repetidamente a una neurona B, algún
proceso o cambio metabólico tiene lugar en ambas
neuronas, de forma que la eficiencia de A aumenta
cuando se trata de excitar a B.
El aprendizaje se basa en el cambio de los pesos
de acuerdo con la correlación de los valores de
activación (salidas) de dos neuronas conectadas,
la unión se refuerza si las dos neuronas tienen
la misma activación, y se debilita si tienen
activación contraria
24
3.- APRENDIZAJE
APRENDIZAJE COMPETITIVO Y COOPERATIVO
Cuando se presenta a la red cierta información de
entrada, se produce una COMPETICIÓN entre todas
las neuronas de la capa de salida por activarse
una de ellas será la VENCEDORA y se activará,
quedando anuladas el resto de las neuronas de la
capa de salida.
El objetivo de este aprendizaje es categorizar
(clusterizar o clasificar por categorías), las
informaciones que se presentan a la red.
Informaciones similares activarán la misma
neurona (o neuronas muy próximas) y por tanto se
clasificarán en la misma categoría.
25
4.- APLICACIONES DE LAS REDES NEURONALES
ARTIFICIALES

• Clasificación de Patrones
• Sistemas de Decisión
• Procesado de Señales (filtrado, codificación)
• Lenguaje Natural
• Visión Artificial (OCR)
• Control en Tiempo Real
• Predicción

RESOLUCIÓN DE PROBLEMAS COMPLEJOS DE CLASIFICACIÓN

• Problemas NP-HARD
• Problema del Viajante (TSP)
• Múltiple TSP
• Bipartición de Grafos
• Problema de la Mochila
• Problema del Calendario de la NHL

RESOLUCIÓN DE PROBLEMAS COMPLEJOS DE OPTIMIZACIÓN
26
5.- CLASIFICACIÓN DE LAS REDES NEURONALES
ARTIFICIALES
RED DE HOPFIELD
REDES OFF-LINE
RED BAM
REDES FEEDBACK
RED ART-1
REDES ON-LINE
RED ART-2
FUNCIÓN DE ACTIVACIÓN LINEAL
PERCEPTRON
MLP PERCEPTRON MULTICAPA
REDES FEEDFORWARD
APRENDIZAJE SUPERVISADO
FUNCIÓN DE ACTIVACIÓN NO LINEAL
SOM MAPA AUTOORGANIZADO DE KOHONEN
APRENDIZAJE NO SUPERVISADO
27
6.- REDES DE HOPFIELD
Wij Wji
28
6.- REDES DE HOPFIELD
29
6.- REDES DE HOPFIELD (FUNCIONAMIENTO)
Es una red AUTOASOCIATIVA Durante la
fase de entrenamiento, se almacenan en la red
varias informaciones codificadas (vectores de 1 y
0, con tantas componentes como neuronas tenga la
red). Posteriormente si se presenta en la entrada
una de las informaciones almacenadas, la red
evoluciona hasta estabilizarse ofreciendo en la
salida la información almacenada que coincide con
la de la entrada. Si la información que se
introduce en la entrada no coincide con ninguna
de las almacenadas (por ejemplo por estar
distorsionada o incompleta), después de
evolucionar, la red proporcionará en la salida la
información previamente almacenada, que más se
parece a la de la entrada.
Matemáticamente

• En el instante inicial (t0), se aplica la
  información de entrada (e1, e2, , eN), y la
  salida de cada neurona coincide con esa
  información

30
6.- REDES DE HOPFIELD (FUNCIONAMIENTO)

• La red realiza iteraciones hasta alcanzar la
  convergencia (hasta que la salida en t1 coincide
  con la salida en t)

donde f() es la función de activación de las
neuronas (función escalón)
31
6.- REDES DE HOPFIELD (APRENDIZAJE)
Aprendizaje OFF-LINE. Se fijan los valores de los
pesos de los enlaces en función de las
informaciones que se desea almacenar en la
red. Se trata de un aprendizaje NO SUPERVISADO,
de tipo HEBBIANO el peso de la conexión entre
las neuronas i y j se obtiene mediante el
producto de las componentes i-ésima y j-ésima
del vector que representa la información que se
desea almacenar. Si se deben aprender M
informaciones, el peso Wij será la suma de los
productos de sus componentes
32
6.- REDES DE HOPFIELD (APRENDIZAJE)
Matricialmente
33
6.- REDES DE HOPFIELD (APRENDIZAJE)
Ejemplo de aprendizaje y funcionamiento de una
red de Hopfield supongamos que se desea
memorizar dos informaciones E1 y E2
34
6.- REDES DE HOPFIELD (APRENDIZAJE)
35
6.- REDES DE HOPFIELD (APRENDIZAJE)
36
6.- REDES DE HOPFIELD (APRENDIZAJE)
37
6.- REDES DE HOPFIELD (APRENDIZAJE)
38
6.- REDES DE HOPFIELD (ANALOGÍA ENERGÉTICA)
Se puede calcular una FUNCIÓN DE ENERGÍA que
representa los posibles estados de la red como
puntos de un espacio N-dimensional
Cuando en una red se han almacenado M
informaciones, los posibles estados estables son
M, y corresponden con los mínimos de la función
de energía. Cuando se presenta en la entrada una
nueva información, la red evolucionará hasta
alcanzar un mínimo de la función de
energía. Esta característica se utiliza en la
utilización de la redes de Hopfield para resolver
problemas de optimización.
39
6.- REDES DE HOPFIELD (APLICACIONES)

1. Reconocimiento de imágenes (ejemplo anterior)
2. Resolución de problemas de optimización

Se fija el objetivo del problema mediante una
función matemática (función de coste), que se
debe minimizar. Se compara esta función de coste
con la función de energía de la red de Hopfield,
determinándose así los valores de los pesos Wij y
de los umbrales de activación Ui, en términos de
los parámetros de la función objetivo para que
ambas expresiones sean equivalentes. Al poner
la red en funcionamiento, la red evoluciona hasta
alcanzar un mínimo de su función de energía, lo
cual implica minimizar la función objetivo.
40
6.- REDES DE HOPFIELD (APLICACIONES)
Problema del viajante de comercio (TSP)
41
6.- REDES DE HOPFIELD (APLICACIONES)
Problema del viajante de comercio (TSP)
Función de coste
42
6.- REDES DE HOPFIELD (APLICACIONES)
Problema del viajante de comercio (TSP)
Se relaciona con la expresión general de la
FUNCIÓN DE ENERGÍA de Hopfield para calcular los
pesos
43
6.- REDES DE HOPFIELD (APLICACIONES)
Problema de BIPARTICIÓN DE GRAFOS
44
6.- REDES DE HOPFIELD (APLICACIONES)
Problema de BIPARTICIÓN DE GRAFOS
Función de coste
45
6.- REDES DE HOPFIELD (APLICACIONES)
Problema de BIPARTICIÓN DE GRAFOS
46
7.- REDES ART
Memoria Humana es capaz de aprender cosas nuevas
sin olvidar necesariamente lo aprendido en el
pasado. Dilema de la ESTABILIDAD y
PLASTICIDAD Cómo puede un sistema ser adaptable
(PLÁSTICO) en respuesta a una entrada
significativa y permanecer ESTABLE ante una
entrada irrelevante. Cómo puede un sistema
alternar entre los modos PLÁSTICO y ESTABLE. Cómo
puede un sistema retener la información aprendida
antes y seguir aprendiendo informaciones
nuevas. En respuesta a todo esto se desarrolló
la TEORÍA DE RESONANCIA ADAPTATIVA (ART) por
parte de Carpenter y Grossberg, y como resultado
tenemos las redes ART
47
7.- REDES ART
48
7.- REDES ART
Las redes ART son un ejemplo de redes neuronales
ON-LINE, con aprendizaje NO SUPERVISADO,
COMPETITIVO. ART-1 trabaja con entradas y
salidas binarias (0 y 1). ART-2 entradas y
salidas reales
E1 ( 0 , 1 , 1 , 0 , 1 ) E2 ( 0 , 0 , 1 , 0 ,
1 ) E3 ( 1 , 1 , 0 , 1 , 0 ) . . . .
. . .
49
7.- REDES ART
El algoritmo se puede resumir en los 8 pasos
siguientes (Lippmann, 1987) PASO 1.
Inicialización de los pesos y elección de CS
PASO 2. Presentación a la red de un vector de
entradas X (N elementos 0/1)
50
7.- REDES ART
PASO 3. Cálculo de la señal de activación µj de
las neuronas de la capa de salida
PASO 4. Selección de la neurona de mayor
activación µ? que representa al patrón T? de la
categoría elegida (en caso de haber varias con la
misma activación, se escogerá la de menor índice)
51
7.- REDES ART
PASO 5. Test de Similitud con el patrón de la
categoría seleccionada
Ir al PASO 7 en caso contrario ir al PASO 6
Si
PASO 6. Inhabilitar temporalmente el patrón de
la categoría escogida. Ahora se vuelve al PASO 3
para elegir el patrón representativo de otra
categoría.
52
7.- REDES ART
PASO 7. Actualización del patrón de la categoría
para que represente al nuevo vector que se ha
clasificado como perteneciente a la categoría
PASO 8. Repetir hasta terminar todas las
entradas que se desea clasificar ir al PASO 2,
después de habilitar todos los patrones
inhabilitados en el paso 6.
53
7.- REDES ART (APLICACIONES)
Formación de celdas trabajo-máquina 25
piezas 15 máquinas
54
7.- REDES ART (APLICACIONES)
55
7.- REDES ART (APLICACIONES)
56
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
bij 1 2 3
0 1/4 1/4 1/4
1 1/4 1/4 1/4
2 1/4 1/4 1/4
tji 1 2 3
0 1 1 1
1 1 1 1
2 1 1 1
57
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
58
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
59
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
60
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
bij 1 2 3
0 1/2.5 1/4 1/4
1 1/2.5 1/4 1/4
2 0 1/4 1/4
tji 1 2 3
0 1 1 1
1 1 1 1
2 0 1 1
61
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
62
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
63
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
64
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
bij 1 2 3
0 1/2.5 1/2.5 1/4
1 1/2.5 0 1/4
2 0 1/2.5 1/4
tji 1 2 3
0 1 1 1
1 1 0 1
2 0 1 1
65
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
66
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
67
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
68
7.- REDES ART (APLICACIONES)
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
Máquinas i
bij 1 2 3
0 1/2.5 0 1/4
1 1/2.5 0 1/4
2 0 1/1.5 1/4
tji 1 2 3
0 1 0 1
1 1 0 1
2 0 1 1
69
7.- REDES ART (APLICACIONES)
Piezas j
Piezas j
1 2 3
0 1 1 0
1 1 0 0
2 0 1 1
1 2 2 3
0 1 1 0 0
1 1 0 0 0
2 0 0 1 1
Máquinas i
Máquinas i
