Gliederung

1

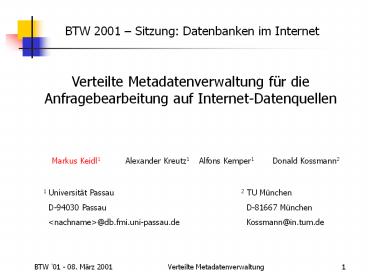

BTW 2001 Sitzung Datenbanken im Internet
Verteilte Metadatenverwaltung für die
Anfragebearbeitung auf Internet-Datenquellen
Markus Keidl1 Alexander Kreutz1 Alfons
Kemper1 Donald Kossmann2
1 Universität Passau D-94030 Passau
ltnachnamegt_at_db.fmi.uni-passau.de
2 TU München D-81667 München
Kossmann_at_in.tum.de
2
Gliederung

• Motivation
• Die Metadatenverwaltung MDV
• Architektur
• Publish/Subscribe-Mechanismus
• Regelsystem
• Vorfilter-Algorithmus
• Zusammenfassung

3
Motivation

• Ressourcenverwaltung für Internet-
  Anfragebearbeitung in ObjectGlobe
• Anforderungen
• große Zahl von Klienten? 3-Schichten-Architektur
• Informationen nahe bei den Klienten? Caching,
  Replikation
• Aktualität der Information

4
Das ObjectGlobe-System
Cycle-Provider
thumbnail
Lade Operator
wrap_S
Fct-Provider
thumbnail
Data-Provider A
Data-Provider B
wrap_S
S
5
Die Metadatenverwaltung

• Metadaten im RDF-Format
• Metadaten-Schema mit RDF Schema
• 3-Schichten-Architektur Ö-MDVs, L-MDVs und
  MDV-Klienten
• Caching/Replikation auf lokaler Ebene
• Aktualität durch Publish/Subscribe-Mechanismus

6
RDF

• RDF Resource Description Framework
• Dokumente enthalten Ressources, Properties und
  Values(? Objekten, Instanzvariablen, Werten)
• RDF Schema Klassenhierarchie
• Zukünftiger Standard für Metadaten(MDV ist aber
  nicht darauf festgelegt)

7
RDF - Beispiel

• Beispiel

ltPartition rdfIDpartgt ltcardinalitygt2000lt/car
dinalitygt ltthemegt ltTheme rdfIDthemegt
ltthemeNamegtHotelslt/themeNamegt
lt/Themegt lt/Partitiongt
8
Architektur der MDV
Ö-MDV
Ö-MDV
Ö-MDV
Backbone
Publish/Subscribe
L-MDV
L-MDV
Optimierer
9
Architektur - Ö-MDVs

• Öffentlichen MDVs (Ö-MDVs)
• Backbone aus Ö-MDVs
• speichern globale Metadaten
• repliziert innerhalb des Backbones

10
Architektur der MDV
Ö-MDV
Ö-MDV
Ö-MDV
Backbone
Publish/Subscribe
L-MDV
L-MDV
Optimierer
11
Architektur - L-MDVs

• Lokale MDVs (L-MDVs)
• liegen nahe bei den Klienten
• abonnieren globale Metadaten?? Caching
• speichern lokale Metadaten
• Anfrageauswertung abonnierte und lokale
  Metadaten
• Hinzufügen von L-MDVs ? Skalierbarkeit

12
Architektur der MDV
Ö-MDV
Ö-MDV
Ö-MDV
Backbone
Publish/Subscribe
L-MDV
L-MDV
Optimierer
13
Architektur - MDV-Klienten

• MDV-Klienten
• stellen Anfragen an L-MDVs
• browsen Metadaten an Ö-MDVs und L-MDVs
• modifizieren die Abonnement-Regeln ihrer L-MDV

14
Publish/Subscribe-Mechanismus

• Lokale MDVs abonnieren Metadaten ? Regeln
• Beispielregelsearch Partition p
  register pwhere p.cardinality gt '1000' and
  p.theme.themeName 'Hotels'
• Registrieren, Ändern oder Löschen von
  RDF-Dokumenten ? Auswertung
• Problem Große Menge von Regeln

15
Vorfilter

• Basierend auf Standard-RDBMS
• Idee Auswerten einer Regel-Teilmenge
• Zerlegung in Atome
• RDF Dokumente
• Regeln ? auslösende und abhängige Regeln
• Bestimmung ausgelöster Regeln
• Inkrementelle Auswertung der Regeln
• Ziel Index auf gesamte Regelmenge

16
Idee Vorfilter-Algorithmus
RDF-Dokument
Regel
ltPartition rdfIDpartgt ltcardinalitygt2000lt/car
dinalitygt ltthemegt ltTheme rdfIDthemegt
ltthemeNamegtHotelslt/themeNamegt
lt/Themegt lt/Partitiongt
search Partition p register pwhere
p.cardinality gt '1000' and p.theme.themeName
'Hotels'
object_id class predicate value
doc.rdfpart Partition rdfsubject doc.rdfpart
doc.rdfpart Partition cardinality 2000
doc.rdfpart Partition theme doc.rdftheme
doc.rdftheme Theme rdfsubject doc.rdftheme
doc.rdftheme Theme themeName Hotels

Menge aller Abonnement-Regeln Menge aller Abonnement-Regeln Menge aller Abonnement-Regeln
17
Publish/Subscribe mit Vorfilter

• Registrierung eines RDF Dokuments
• Zerlegung des RDF Dokuments
• Vorfilter-Lauf? Regeln, die neue Metadaten
  abonnieren neue Metadaten
• Regeln ?? L-MDVs
• Benachrichtigung der L-MDVs

18
Zerlegung RDF-Dokument
object_id class predicate value
doc.rdfpart Partition rdfsubject doc.rdfpart
doc.rdfpart Partition cardinality 2000
doc.rdfpart Partition theme doc.rdftheme
doc.rdftheme Theme rdfsubject doc.rdftheme
doc.rdftheme Theme themeName Hotels
ltPartition rdfIDpartgt ltcardinalitygt2000lt/car
dinalitygt ltthemegt ltTheme rdfIDthemegt
ltthemeNamegtHotelslt/themeNamegt
lt/Themegt lt/Partitiongt
19
Zerlegung RDF-Dokument
object_id class predicate value
doc.rdfpart Partition rdfsubject doc.rdfpart
doc.rdfpart Partition cardinality 2000
doc.rdfpart Partition theme doc.rdftheme
doc.rdftheme Theme rdfsubject doc.rdftheme
doc.rdftheme Theme themeName Hotels
ltPartition rdfIDpartgt ltcardinalitygt2000lt/car
dinalitygt ltthemegt ltTheme rdfIDthemegt
ltthemeNamegtHotelslt/themeNamegt
lt/Themegt lt/Partitiongt
20
Zerlegung Regeln
search Partition p register p where
p.cardinality gt '1000' and p.theme.themeName
'Hotels'
A search Partition p register pB search
Partition p register p where p.cardinality gt
'1000'C search Theme t register t where
t.themeName 'Hotels'
D search Regel(C) d register dE search
Regel(A) a, Regel(D) d register a where a.theme
gF search Regel(E) e, Regel(B) b register e
where e b
21
Zerlegung Regel - Ergebnis
22
Zerlegung Auslösende Regeln
search Partition p register p where p.cardinality
gt '1000'
PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT
query_id class predicate value
1 Partition cardinality 1000
gt
search Theme t register t where t.themeName
'Hotels'
PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ
query_id class predicate value
2 Theme themeName Hotels

search Partition p register p
PrefilterRules PrefilterRules
query_id class
3 Partition
23
Vorfilter

• Basierend auf Standard-RDBMS
• Idee Auswerten einer Regel-Teilmenge
• Zerlegung in Atome
• RDF Dokumente
• Regeln ? auslösende und abhängige Regeln
• Bestimmung ausgelöster Regeln
• Inkrementelle Auswertung der Regeln
• Ziel Index auf gesamte Regelmenge

24
Vorfilter

• Basierend auf Standard-RDBMS
• Idee Auswerten einer Regel-Teilmenge
• Zerlegung in Atome
• RDF Dokumente
• Regeln ? auslösende und abhängige Regeln
• Bestimmung ausgelöster Regeln
• Inkrementelle Auswertung der Regeln
• Ziel Index auf gesamte Regelmenge

25
Bestimmung ausgelöster Regeln
object_id class predicate value
doc.rdfpart Partition rdfsubject doc.rdfpart
doc.rdfpart Partition cardinality 2000
doc.rdfpart Partition theme doc.rdftheme
doc.rdftheme Theme rdfsubject doc.rdftheme
doc.rdftheme Theme themeName Hotels
PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT
query_id class predicate value
1 Partition cardinality 1000
object_id query_id



PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ
query_id class predicate value
2 Theme themeName Hotels
Join
PrefilterRules PrefilterRules
query_id class
3 Partition
26
Bestimmung ausgelöster Regeln
object_id class predicate value
doc.rdfpart Partition rdfsubject doc.rdfpart
doc.rdfpart Partition cardinality 2000
doc.rdfpart Partition theme doc.rdftheme
doc.rdftheme Theme rdfsubject doc.rdftheme
doc.rdftheme Theme themeName Hotels
PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT
query_id class predicate value
1 Partition cardinality 1000
object_id query_id
doc.rdfpart 1


PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ
query_id class predicate value
2 Theme themeName Hotels
Join
PrefilterRules PrefilterRules
query_id class
3 Partition
27
Bestimmung ausgelöster Regeln
object_id class predicate value
doc.rdfpart Partition rdfsubject doc.rdfpart
doc.rdfpart Partition cardinality 2000
doc.rdfpart Partition theme doc.rdftheme
doc.rdftheme Theme rdfsubject doc.rdftheme
doc.rdftheme Theme themeName Hotels
PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT
query_id class predicate value
1 Partition cardinality 1000
object_id query_id
doc.rdfpart 1


PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ
query_id class predicate value
2 Theme themeName Hotels
Join
PrefilterRules PrefilterRules
query_id class
3 Partition
28
Bestimmung ausgelöster Regeln
object_id class predicate value
doc.rdfpart Partition rdfsubject doc.rdfpart
doc.rdfpart Partition cardinality 2000
doc.rdfpart Partition theme doc.rdftheme
doc.rdftheme Theme rdfsubject doc.rdftheme
doc.rdftheme Theme themeName Hotels
PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT
query_id class predicate value
1 Partition cardinality 1000
object_id query_id
doc.rdfpart 1
doc.rdftheme 2

PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ
query_id class predicate value
2 Theme themeName Hotels
Join
PrefilterRules PrefilterRules
query_id class
3 Partition
29
Bestimmung ausgelöster Regeln
object_id class predicate value
doc.rdfpart Partition rdfsubject doc.rdfpart
doc.rdfpart Partition cardinality 2000
doc.rdfpart Partition theme doc.rdftheme
doc.rdftheme Theme rdfsubject doc.rdftheme
doc.rdftheme Theme themeName Hotels
PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT PrefilterRulesGT
query_id class predicate value
1 Partition cardinality 1000
object_id query_id
doc.rdfpart 1
doc.rdftheme 2
doc.rdfpart 3
PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ PrefilterRulesEQ
query_id class predicate value
2 Theme themeName Hotels
Join
PrefilterRules PrefilterRules
query_id class
3 Partition
30
Vorfilter

• Basierend auf Standard-RDBMS
• Idee Auswerten einer Regel-Teilmenge
• Zerlegung in Atome
• RDF Dokumente
• Regeln ? auslösende und abhängige Regeln
• Bestimmung ausgelöster Regeln
• Inkrementelle Auswertung der Regeln
• Ziel Index auf gesamte Regelmenge

31
Vorfilter

• Basierend auf Standard-RDBMS
• Idee Auswerten einer Regel-Teilmenge
• Zerlegung in Atome
• RDF Dokumente
• Regeln ? auslösende und abhängige Regeln
• Bestimmung ausgelöster Regeln
• Inkrementelle Auswertung der Regeln
• Ziel Index auf gesamte Regelmenge

32
Inkrementelle Auswertung

• ausgelöste Regeln ? Auswerten aller abhängigen
  Regeln

object_id query_id
doc.rdfpart 1
doc.rdftheme 2
doc.rdfpart 3

• inkrementelle Auswertung soweit möglich

33
Inkrementelle Auswertung
Regel F
e b
Regel E
Regel B
a.theme d
Regel A
Regel D
cardinality gt '1000'
Regel C
themeName 'Hotels'
Partition
Theme
Partition
34
Inkrementelle Auswertung
Regel F
e b
Regel E
Regel B
a.theme d
Regel A
Regel D
cardinality gt '1000'
Regel C
themeName 'Hotels'
Partition
Theme
Partition
35
Inkrementelle Auswertung
Regel F
e b
Regel E
Regel B
a.theme d
Regel A
Regel D
cardinality gt '1000'
Regel C
themeName 'Hotels'
Partition
Theme
Partition
36
Inkrementelle Auswertung
Regel F
e b
Regel E
Regel B
a.theme d
Regel A
Regel D
cardinality gt '1000'
Regel C
themeName 'Hotels'
Partition
Theme
Partition
37
Verwandte Arbeiten - 1

• MetadatenEqual Time For Data on the Internet
  with WebSemanticsMihaila, Raschid, Tomasic
  EDBT '98Automatic Deployment of
  Application-Specific Metadata and Code in MOCHA
  Rodriguez-Martinez, Roussopoulos EDBT '00
  Universal Description, Discovery, and
  Integration (UDDI)Ariba, Inc., IBM, Microsoft
  http//www.uddi.org
• Publish/SubscribeEfficient Matching for
  Web-Based Publish/Subscribe Systems Pereira,
  Fabret, Llirbat, Shasha CoopIS '00Matching
  Events in a Content-Based Subscription
  SystemAguilera, Strom, Sturman, Astley,
  Chandra PODC '99The SIFT Information
  Dissemination System Yan, Garcia-Molina TODS
  '99Efficient Filtering of XML Documents for
  Selective Dissemination of Information Altinel,
  Franklin VLDB '00

38
Verwandte Arbeiten - 2

• Continuous QueriesNiagaraCQ A Scalable
  Continuous Query System for Internet Databases
  Chen, DeWitt, Tian, Wang SIGMOD '00Continual
  Queries for Internet Scale Event-Driven
  Information Delivery Liu, Pu, Tang IEEE TKDE
  '99
• Materialized Views und Semantic
  CachingMaintaining Views Incrementally Gupta,
  Mumick, Subrahmanian SIGMOD '93Efficiently
  Updating Materialized ViewsBlakeley, Larson,
  Tompa SIGMOD '00Semantic Data Caching and
  Replacement Dar, Franklin, Jónsson, Srivastava,
  Tan VLDB '96

39
Zusammenfassung

• Metadatenverwaltung MDVArchitektur Ö-MDVs,
  L-MDVs, Klienten
• Publish/Subscribe-Mechanismus
• Vorfilter-Algorithmus
• Zerlegung von RDF-Dokumenten
• Zerlegung von Regeln
• Bestimmung ausgelöster Regeln
• Inkrementelle Auswertung
