Un peu d

1

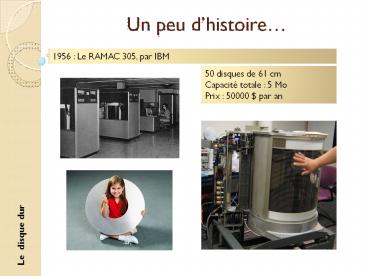

Un peu dhistoire
1956 Le RAMAC 305, par IBM
50 disques de 61 cm Capacité totale 5 Mo Prix
50000 par an
Le disque dur
2
Un peu dhistoire
1973 Le Winchester 30/30, par IBM
Disques de 35 cm Capacité dun disque 30
Mo Débit 885 kB/sec
3
Un peu dhistoire
1980 Le 3380, par IBM
Disques de 20 cm (8 pouces) Capacité totale 2,12
Go Débit 3 Mo/sec Prix 80000
4
Un peu dhistoire
1983 Le premier PC équipé dun disque dur 5,25
pouces
Capacité totale 5 Mo
A la même époque, apparaissent les disquettes
5
Un peu dhistoire
De 1985 à nos jours toujours plus de capacité,
toujours plus petits
1999 Microdrive (340 Mo)
1985 Disque dur 3,5 pouces Standard actuel
1991 Disque dur 2,5 pouces portables
6
Un peu dhistoire
En résumé capacité doublée tous les 12 à 18
mois à prix égal ou en baisse
2013 1000 Go - 50
7
Constitution
Démontez le disque dur et complétez votre schéma
Plateaux
Têtes de lecture/écriture
Axe moteur
Bras support
Circuit électronique
Connecteur dinterface
Cavaliers de configuration
Moteur du bras
Châssis
Connecteur dalimentation
8
Lecture et enregistrement - 1
0
1
Complétez votre document
9
Lecture et enregistrement - 2
Dans le document ressource, rechercher la
signification des sigles PMR et LMR
Complétez votre document
LMR (Longitudinal Magnetic Recording)   Les
particules sont allongées les unes à la suite des
autres. Inconvénient  une particule peut
influencer sa voisine et provoquer des pertes de
données. Cest le super paramagnétisme.
PMR (Perpendiculal Magnetic Recording)   Les
particules sont  debout .   Avantages  Plus
de super paramagnétisme. Particules plus
serrées Densité du disque plus élevée
LMR ? 100 à 200 Go par pouce carré PMR ?1To
(1000Go)/pouce carré.
10
Caractéristiques - Format
Trois formats de disque dur
Ordinateur portables 2,5 pouces
Tours, consoles, magnétoscopes 3,5 pouces
Appareils  mobiles  1,8 pouces
Complétez votre document
11
Caractéristiques - Interface
PATA
SATA
SCSI
12
Caractéristiques Vitesse Taux de transfert
Vitesse de rotation
Complétez votre document
Ordinateur portables 5400 RPM
Tours 7200 RPM
Serveurs 10000 - 15000 RPM
Taux de transfert
Complétez votre document
PATA 100 à 133 Mo/sec
SATA 150 Mo /sec
SATA 2 SATA 3 300 Mo/sec 750 Mo/sec
SCSI Jusquà 640 Mo/sec
13
Caractéristiques Mémoire cache Temps daccès
Mémoire
Plateau
011011010
011011010
011011010
Enregistrement
Lecture
Données en attente décriture
Données souvent utilisées
Compléter votre document
Temps daccès Temps entre une demande
dinformation et lobtention de cette
information
14
Sécurité, fiabilité
Disque dur Elément essentiel de lordinateur
SMART Observation du comportement du disque dur
MTBF Indice de fiabilité dun disque dur nombre
dheures sans panne
15
Lavenir
Le Solid State Disk Un disque sans disque
