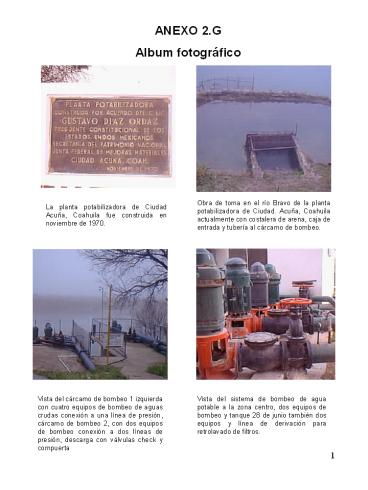

ANEXO 2.G Album fotográfico
Obra de toma en el río Bravo de la planta
potabilizadora de Ciudad. Acuña, Coahuila
actualmente con costalera de arena, caja de
entrada y tubería al cárcamo de bombeo.
La planta potabilizadora de Ciudad Acuña,
Coahuila fue construida en noviembre de 1970.
Vista del sistema de bombeo de agua potable a la
zona centro, dos equipos de bombeo y tanque 28 de
junio también dos equipos y línea de derivación
para retrolavado de filtros.
Vista del cárcamo de bombeo 1 izquierda con
cuatro equipos de bombeo de aguas crudas conexión
a una línea de presión, cárcamo de bombeo 2, con
dos equipos de bombeo conexión a dos líneas de
presión, descarga con válvulas check y compuerta
2
Vista del sistema de bombeo de agua potable a la
zona norte y línea de derivación de agua para
retrolavado de filtros para planta 2.
Vista de la descarga de la línea de presión de
aguas crudas sobre la unidad cilíndrica de
sedimentación pulsador.
Vista de las tuberías y válvulas tipo mariposa de
operación de filtros en aguas de efluente y
lavado, y de compuerta en aire de lavado, la
mayoría están dañadas, no cierran, la tubería de
acero en malas condiciones por el efecto de la
corrosión.
la mayoría de las válvulas de mariposa con
palanca de abrir -cerrar del sistema de filtros
están dañadas, no cierran o abren completamente,
las bridas y tornillería también dañadas por
corrosión.
3
Vista interior en carcomo de bombeo columna de
bomba con corrosión, se observa al fondo el
cuerpo de tazones con falta de adecuada
sumergencia.
Vista del cárcamo de bombeo 1 y su obra de toma
en el río Bravo.
vista del sistema de bombeo centro y sistema 28
de junio, bombeo del agua potable a la ciudad de
acuña, ubicados sobre el tanque de regulación de
agua potable
Vista de línea de bombeo sobre el cárcamo 1 de
aguas crudas y acciones de montaje de equipos
para el aforo.
4
Vista de cárcamo de bombeo 2 con dos líneas de
bombeo de aguas crudas, acciones del aforo de los
caudales de agua hacia las unidades de proceso de
sedimentación pulsador y filtración.
Otra vista de cárcamo de bombeo 2 con dos líneas
de bombeo de aguas crudas, las cuales se
encuentran dañadas por la corrosión, se observa
registro eléctrico dañado.
Vista de cárcamo de bombeo 1 con cuatro equipos
de bombeo de aguas crudas, operación con baja
eficiencia, potencia de 60 cp. cada una, la bomba
1 (ext. izquierda) se encuentra fuera de servicio
por falta de equipamiento y conexiones
eléctricas.
Vista de cárcamo de bombeo 2 con dos equipos de
bombeo de aguas crudas, operación con baja
eficiencia, potencia actual con motores de 75 y
100 cp.
5
Vista de cárcamo de bombeo 2 con dos equipos de
bombeo de aguas crudas, descarga con válvulas
check y compuerta cada uno, conexión a múltiple
de acero.
Tuberías de acero dañadas por corrosión así como
la mayoría de las válvulas de compuerta del
sistema de filtros, mala operación, no cierran o
no abren completamente.
Vista del cárcamo de bombeo 2 y el cauce del río
bravo.
Vista del equipo de dosificación de químicos en
pretratamiento, actualmente fuera de servicio,
ubicación junto a cárcamo de bombeo 1.
6
Otra vista de cárcamo de bombeo 2 y línea de
presión
Vista de sistema de bombeo a zona norte, dos
equipos de bombeo de agua potable, ubicación
sobre el tanque de regulación.
vista de preparación para equipo de bombeo para
lavado de filtros planta 1, el cual esta fuera de
servicio, compresor de aire para operación de
válvulas neumáticos, también fuera de servicio,
ubicación sobre el tanque de regulación.
Vista de soplador de aire de lóbulos, para
sistema de lavado de filtros, ubicación sobre el
tanque de regulación en planta 1.
7
Vista de bombas de agua potable para zona centro
y 28 de junio, derivación para lavado de filtros,
ubicación sobre el tanque de regulación, existe
faltante de válvula check en equipo de bombeo al
centro con el fin de regular los caudales con la
recirculación de aguas al tanque.
Vista de válvulas de compuerta para vaciado de
los sedimentadores - pulsador
Vista de la galería de válvulas para operación de
los filtros de la planta 2 y para lavado de
filtros, cajas de descarga de efluente de aguas
filtradas y líneas de aire de lavado de filtros
por la parte de losa de techo.
Vista de la galería de válvulas para operación de
los filtros de la planta 1 y para lavado de
filtros con agua potable y suministro de aire,
cajas de descarga de efluente de aguas filtradas.
8
Aire de retrolavado
Efluente, aguas filtradas.
Agua de retrolavado
Línea de pvc, suministro de cloración a las aguas
filtradas
Vista de la arreglo de válvulas (tipo) para
operación de los filtros de la planta 2 y para
lavado de filtros, caja de descarga de efluente
de aguas filtradas y se observa línea de
cloración.
Vista de la bomba de ayuda de cloración, la cual
se encuentra fuera de servicio, actualmente
existe línea de ayuda para cloración, con
derivación del sistema de bombeo zona norte.
Vista del área de cloración actual, con tanque
de 1 tonelada y dos cloradores (uno en operación)
9
Otra vista del canal de entrada de aguas a
filtros, llegada del sedimentador, compuertas
deslizantes con volante, las cuales se encuentran
totalmente dañadas por la corrosión.
Vista del canal de entrada de aguas a filtros
planta 2, llegada del sedimentador- pulsador,
compuertas deslizantes con volante, las cuales
están dañadas y fuera de servicio.
Vista de tubería y válvula de mariposa con
palanca, salida de agua filtrada, se encuentran
en malas condiciones, 30 años de servicio, de
forma similar se tiene en las tuberías de acero
de entrada y salida de aguas a filtros, las
cuales se encuentran dañadas por la corrosión.
Vista de un filtro planta 1, entrada de aguas, se
encuentran en malas condiciones, 30 años de
servicio, tubo de espreas desalojado de su
ubicación por la alta presión de agua de lavado,
los filtros actualmente tienen solamente grava en
su lecho filtrante.
10
Vista de un pulsador sedimentador con canaletas
de recolección - planta 1, entrada de aguas
crudas, 30 años de servicio, el equipamiento de
operación dañado y fuera de servicio, se observa
el canal de salida de aguas hacia batería de
filtros
Vista general batería de filtros planta 1 en alto
nivel, el control de entrada de aguas, se
encuentran en malas condiciones y fuera de
servicio, 30 años de operación.
Vista de las válvulas de compuerta para purga de
lodos de pulsador planta 1, 30 años de servicio
Vista de tuberías de salida de aguas de lavado de
filtros a drenaje planta 1
11
Otra vista de la subestación eléctrica y sus
transformadores de la planta potabilizadora de
Ciudad Acuña, Coahuila.
Subestación eléctrica en forma aérea tipo
tendedero con tres transformadores (1000, 300 y
225 kva). fue construida en noviembre del año
1970.
Subestación eléctrica en forma aérea tipo
tendedero ubicada en la parte posterior de la
línea de arrancadores.
Vista de transformador de alumbrado, el cual fue
sustituido, con techo de lamina , ubicación en
área de filtros planta 1.
12
Línea de unidades de interruptor arrancador
para cada uno de los motores de las bombas, con
techo de lamina, cableado por techo y por el
suelo sin ductos, tramos dañados, no es una
instalación recomendable y falta de seguridad.
Otra vista de unidades de interruptor
termomagnético y arrancador a tensión reducida
tipo autotransformador, para motores de bombas
distribución 1 y captación 4, en unidades de
gabinete sobreponer nema-1 en 440 volts, con
cableado aéreo en techo de lámina.
Vista de la línea aérea de llegada de una
acometida de la comisión federal de electricidad
(se tienen dos acometidas de la c.f.e.) y equipo
de medición en alta tensión 13200 volts para la
subestación eléctrica de la planta
potabilizadora.
13
Vista posterior del arreglo de gabinetes de
arrancadores, con interconexiones eléctricas en
tubería conduit y en piso, cableado de los
transformadores de la subestación.
Vista de la subestación tipo aérea en tendedero
con tubular de acero, accesorios eléctricos y
cable desnudo, se observa la conexión a
transformador de 1000 kva en 13200 volts 3 fases.
Vista de líneas aéreas de cableado hacia los
motores de agua potable del tanque de
regularización de aguas tratadas, los cableados
vienen desde la subestación sobre techos de los
edificios y posteriormente entran a la galería de
válvulas de filtros, cableado en charola de
tubular de acero.
Otra vista de la subestación tipo aérea en
tendedero con tubular de acero, accesorios y
cable desnudo, se observa la conexión de los dos
transformadores de 300 y 225 kva, interconexión
con el mismo cableado y la misma protección de
cortacircuitos fusibles.
14
Tablero de distribución de alumbrado en área
filtros, tablero tipo sobreponer en 220 volts 3
fases.
Tablero de operación y control totalmente dañado
y fuera de servicio, el cual anteriormente era
para operación de válvulas de lavado de filtros y
sifón.
Caja de interruptores termomagnéticos para
transformador de alumbrado y arrancador de
soplador de aire en filtros, otros están fuera de
servicio.
Vista de registro eléctrico de block dañado, del
cableado a bombas en cárcamo de aguas crudas 1 y
2.
15
Vista de registro eléctrico de gabinete nema 1 ,
con zapatas, tubería conduit y cableado a bombas
de bombeo de agua potable a la ciudad, ubicación
en galería de válvulas de filtros planta 1.
Vista de arrancador en gabinete nema-1 sobreponer
440 volts, de bomba de sistema 28 de junio de
agua potable ubicado en filtros planta 1, se
observa banco de capacitores en parte inferior.
Otra vista de tablero de control fuera de
servicio de control de válvulas de operación de
filtros en planta 1.
Vista del soplador de aire para lavado de
filtros, se observa tablero de control (fuera de
servicio) , ubicación en planta 1.
16
Vista de la caseta de oficinas en proceso de
construcción, ubicación en filtros planta 2.
Vista de registro eléctrico de distribución
subterránea, ubicación en filtros planta 2.
Vista de sistema de cloración, con tanque de
cloro de 1 tonelada , líneas fierro y de pvc para
agua e inyección de agua clorada a tanque de
regulación.
Vista de sistema de cloración, con dos cloradores
y unidad de control de vacío, con tanque de cloro
de 1 tonelada y líneas de pvc para agua e
inyección de agua clorada a tanque de regulación.
17
Vista de área futura para el sistema de
cloración, en proceso de construcción, con
tanques de cloro de 1 tonelada.
Vista de cableado eléctrico en charola de tubular
de acero para bombas de agua potable a la ciudad
y salidas de alumbrado incandescente en techo.
Vista de conexión de cableado a motores
eléctricos de bombas cárcamo 1, cada una de 75
cp, el motor izquierdo fuera de servicio por
faltante de interruptor - arrancador y cableado,
desde hace 10 años.
Vista de cableado subterráneo desde la
subestación eléctrica hasta motores de bombas de
cárcamo de aguas crudas, aparentemente no se
tiene tubería conduit.
18
Vista de montaje de equipos de aforo para
medición de caudales en bombas de cárcamo 2 de
aguas crudas, con 2 líneas de presión.
Vista de equipos de bombeo dañados y fuera de
servicio.
Vista de equipos de bombeo de agua potable a la
ciudad zona centro, con manómetro para medición
de presión.
Vista de equipo de cloración, montaje sobreponer
en muro, para el sistema de cloración.
19
Vista de postes de alumbrado de vapor de
mercurio, en cárcamo de bombeo 1 y 2 de aguas
crudas.
Vista de área compresor de aire para el sistema
de control de operación de válvulas, dañado y
fuera de servicio.
Equipo de medición de voltímetro y amperímetro,
de la medición de parámetros eléctricos en
motores de las bombas.
Vista de área de filtros, poste de alumbrado de
vapor de mercurio
20
Vista de la parte central de sedimentador 1,
equipamiento de bomba de vacío y válvulas,
control eléctrico y accesorios, equipo dañado y
fuera de servicio.
Otra vista del cableado eléctrico en charola a
los motores de las bombas de agua potable zona
centro, salidas incandescentes de alumbrado
interior con tubería conduit visible por techo,
en galería de válvulas de filtros planta 1.
Otra vista de arrancador en gabinete nema-1
sobreponer 440 volts, de bomba de sistema 28 de
junio de agua potable ubicado en filtros planta
1, se observa banco de capacitores en parte
inferior.
Vista de equipamiento de dosificación de químicos
de pretratamiento, dañado y fuera de servicio,
ubicación bajo la losa de piso de motores del
cárcamo 1 de aguas crudas.
